PROXI la prépa des auto 2015

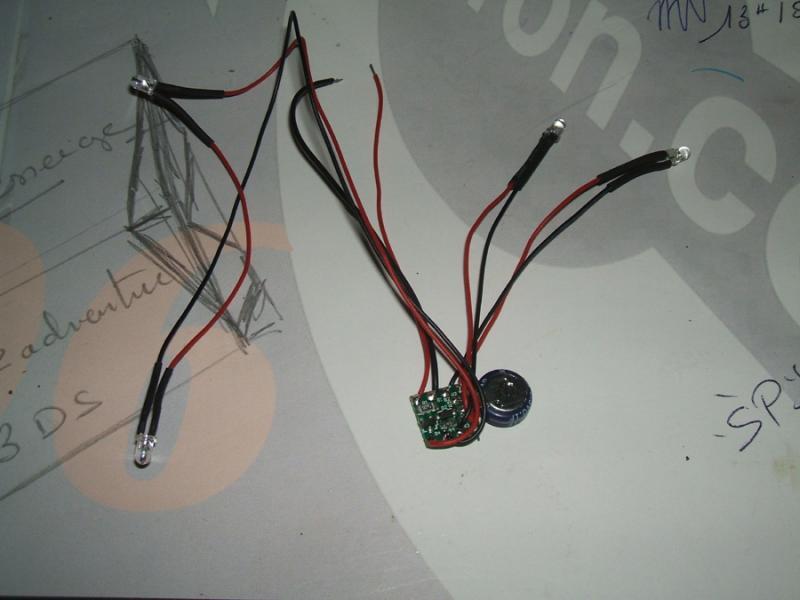

salut simoh j'ai reçus mon kit éclairage dit moi si on peut monter d'autre diodes dessus et se qu'il faut ajouter pour que sa tienne

Salut Gilles!
Ce montage n'est ni plus ni moins que le montage dessine par nos compères, sauf qu'il y a un circuit imprime.
Le principe est qu'on peut monter autant de leds quon veut, du moment quon couple chaque led avec une résistance.
Maintenant, il faut voir oū sont les résistances des leds déjà en place.
Deux solutions:
1- les résistances sont sur le circuit imprimé, ça complique la donne, car il faudrait remonter avant la resisitance existante pour faire un nouveau départ.
1- la résistance est directement sur le led, alors la rien de plus simple, tu te refais une led résistance, et tu soude le rouge sur le rouge, et le noir sur le noir.

donc le mieux serais de refaire le système de nos deux compères.
tu peut me redonner les photos du montage qu'il on effectuer si sa ne les dérange bien sur.

Bonsoir

Puisque on est en ce moment dans le domaine de l'éclairage de nos ch'tites ouatures, y'a quelque chose qui me turlupine (et pas seulement d'équidé) .....

A la parution du réglement technique , il n'était nullement question de doter les bolides de lumières fonctionnelles. Donc , réactif comme pas deux, ma voiture était prète une semaine plus tard.

Mais voilà t-il pas que certaines épreuves seront disputées de nuit .Ce qui en soit peut rendre encore plus passionnant la Proxy 2015. Mais, malgré ma téte d'ampoule et bien que je ne soit pas une lumiére , je n'envisage absolument pas de greffer un système d'éclairage sur ma Porsche 911 , tout simplement parce que j'ai pas envie de me faire suer le burnou (oui, je sais , je suis un faible !!!!)

Donc, si les organisateurs n'y voient pas d'inconvénients, ma voiture n'aura aucun éclairage fonctionnel , quitte à ne pas marquer de points sur les épreuves de nuit .

Quoi est ce que vous en pensez dont au sujet duquel ma proposition est convenable ???????

De toute maniére, j'aurais suffisement de points par ailleurs pour faire des impasses.

Salut les poupèes !!!

Je choisis bien un de mes voitures:

Voici ma Renault R5 Turbo 2 Maxi en résine:

on prépare:
- coque R5 Turbo 2 Maxi en résine made in espagnol
- châssis slot.it HRS2 (après de vente de Harley) ou circuit imprimé fait maison
- support de moteur long slot.it en commander
- jantes alu 17' ninco en commander
- moteur ninco nc5
- 2 pilotes en lego
- couronne/pignon/axe de slot.it
- pneus brm ou siderway Ar en commander
- pneus av slot.it
- guide long ninco en commander ou slot.it
- vitre lexan fait maison

laminak a écrit :
Bonsoir

Puisque on est en ce moment dans le domaine de l'éclairage de nos ch'tites ouatures, y'a quelque chose qui me turlupine (et pas seulement d'équidé) .....

A la parution du réglement technique , il n'était nullement question de doter les bolides de lumières fonctionnelles. Donc , réactif comme pas deux, ma voiture était prète une semaine plus tard.

Mais voilà t-il pas que certaines épreuves seront disputées de nuit .Ce qui en soit peut rendre encore plus passionnant la Proxy 2015. Mais, malgré ma téte d'ampoule et bien que je ne soit pas une lumiére , je n'envisage absolument pas de greffer un système d'éclairage sur ma Porsche 911 , tout simplement parce que j'ai pas envie de me faire suer le burnou (oui, je sais , je suis un faible !!!!)

Donc, si les organisateurs n'y voient pas d'inconvénients, ma voiture n'aura aucun éclairage fonctionnel , quitte à ne pas marquer de points sur les épreuves de nuit .

Quoi est ce que vous en pensez dont au sujet duquel ma proposition est convenable ???????

De toute maniére, j'aurais suffisement de points par ailleurs pour faire des impasses.

perso chacun met ou non des phares ça n'a pas était inscrit au règlement du départ (oubli ) !

chouette ta voiture Juto !!

vroumm a écrit :
chouette ta voiture Juto !!

Beau projet juto!!!!
Le grand rénovateur du slot!!!

@Gilles:

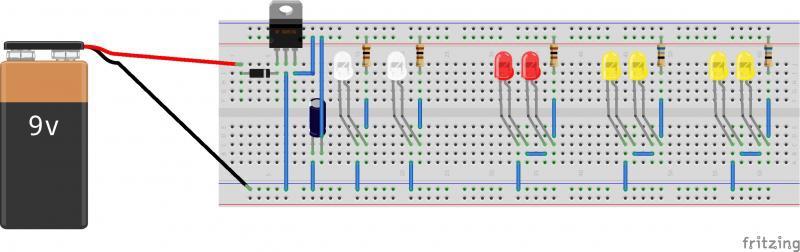

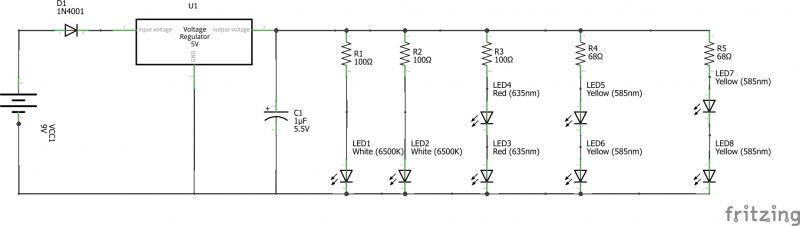

Voici le schéma:

Sur ce lien, les ref des pièces.

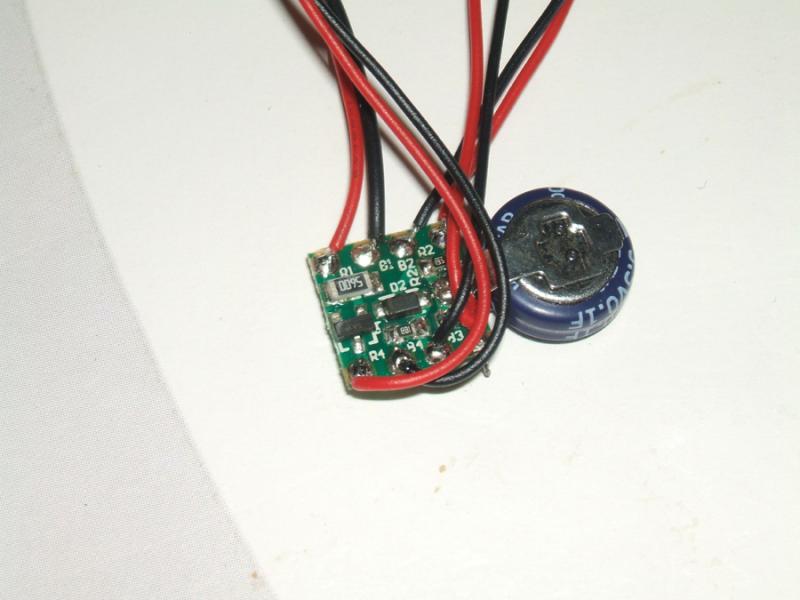

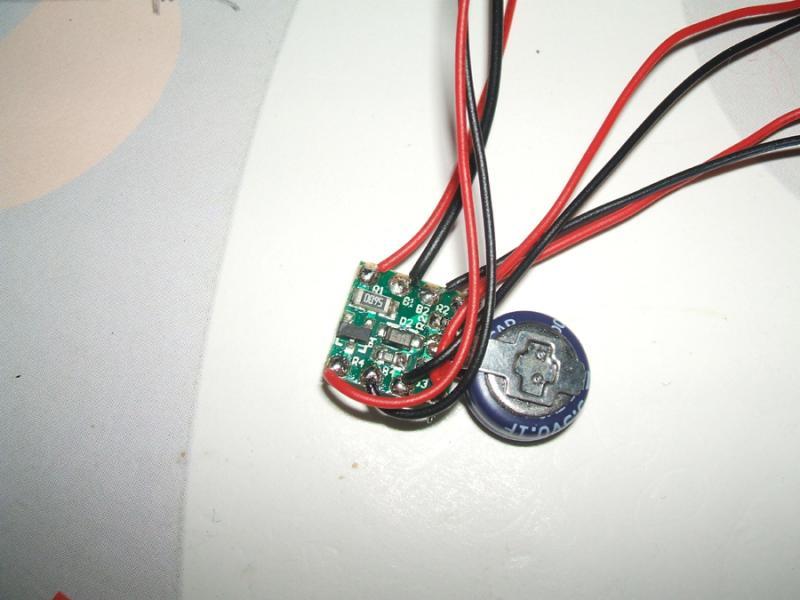

Pour les composants, il vaut mieux pendre un condensateur goldcap 5,5 v 1F, celui qui est présent sur ton système est de 0,1F, peut-être que nos amis qui nous lisent pourront. Confirmer, mais je pense qu'il est juste pour accumuler de l'énergie pour 8 phares. Tu peux en trouver chez Conrad ou la baie, ça vaut autour de 6€ l'unité.

En ce qui concerne les leds, je pense que des leds cylindriques plats de 3mm devraient suffire.
Je les ai acheté sur la baie chez électron-discount, il les vend avec les résistances adaptées, j'avais choisi des résistances pour utilisation a 15v ( qui peut le plus...).

Les regulateurs, il s'agit des 7805 ( pour 5 v) tu peux prendre des 7806 ( pour donc... 6v), qui selon les dires des spécialistes donnent un eclairage plus puissant.

Ces deux composantes sont trouvables sur la baie pour quelques euro.

Pour le câblages jai utilise du câble rj45, fin, leger, facilement manipulable et finalement peut encombrant.

Cest vrai que se faire un circuit électrique declaire semble fasitideux, mais en fait pas plus que beaucoup de bricolages que nous faisons par ci et par la, et en plus ça donne une guele d'enfer a la voiture.
Et la tienne elle va claquer avec sa rampe intégrée

Au fait, elle en est ou la 12?

Le lien vers le post eclairage

https://www.franceslotforum.com/forum/messages.html?idsujet=1521047&pgi=0#is-page

Les leds cylindriques 3mm

http://www.ebay.fr/itm/170972467824

Les diodes

http://www.ebay.fr/itm/170972467824

Les regulateurs

http://www.ebay.fr/itm/331281212398

Simoh, tu as mis deux fois le meme lien pour les leds et diodes

Les condensateurs goldcap.
http://www.conrad.fr/ce/fr/product/473120/?utm_source=google-search-product&utm_medium=comparateur&utm_campaign=473120&WT.mc_id=comparateur-gsp-473120&LGWCODE=473120;43857;390&gclid=CjwKEAjwwo2iBRCurdSQy9y8xWcSJABrrLiSvfVXe03ZMiZR-rJjDoL-ZqEJW1LuKmis6e8hkTCljxoCf1Tw_wcB

Encore moins cher

http://www.conrad.fr/ce/fr/product/422080/?utm_source=google-search-product&utm_medium=comparateur&utm_campaign=422080&WT.mc_id=comparateur-gsp-422080&LGWCODE=422080;43857;390&gclid=CjwKEAjwwo2iBRCurdSQy9y8xWcSJABrrLiSothDp5JgQM5w6fChfNZderKf3w3ZEgFkJXB3i7ykyhoC9gnw_wcB

Lien vers les diodes modifié, achetons français!

http://www.ebay.fr/itm/251121144027

simamine a écrit :
@Gilles: Voici le schéma:

Sur ce lien, les ref des pièces.

Pour les composants, il vaut mieux pendre un condensateur goldcap 5,5 v 1F, celui qui est présent sur ton système est de 0,1F, peut-être que nos amis qui nous lisent pourront. Confirmer, mais je pense qu'il est juste pour accumuler de l'énergie pour 8 phares. Tu peux en trouver chez Conrad ou la baie, ça vaut autour de 6€ l'unité.

En ce qui concerne les leds, je pense que des leds cylindriques plats de 3mm devraient suffire.
Je les ai acheté sur la baie chez électron-discount, il les vend avec les résistances adaptées, j'avais choisi des résistances pour utilisation a 15v ( qui peut le plus...).

Les regulateurs, il s'agit des 7805 ( pour 5 v) tu peux prendre des 7806 ( pour donc... 6v), qui selon les dires des spécialistes donnent un eclairage plus puissant.

Ces deux composantes sont trouvables sur la baie pour quelques euro.

Pour le câblages jai utilise du câble rj45, fin, leger, facilement manipulable et finalement peut encombrant.

Cest vrai que se faire un circuit électrique declaire semble fasitideux, mais en fait pas plus que beaucoup de bricolages que nous faisons par ci et par la, et en plus ça donne une guele d'enfer a la voiture.
Et la tienne elle va claquer avec sa rampe intégrée

Au fait, elle en est ou la 12?

elle aura peut être pas 8 phares mais au moins 6 phares merci pour les liens .
pour la douze elle t'attend .
je mettrais des photos se soir tu me dira si il lui faut autre chose.

gilou-971 a écrit :
Simoh, tu as mis deux fois le meme lien pour les leds et diodes

il a bien fais avec mon grand age il vaut mieux prévoir on oublis rapidement .

Va falloir rebaptiser ce topic :
là, c'est devenu "Proxi 2015 : la prépa des phares"

Que la lumière inonde nos rêves!!!!

Et la lumière fut ...

Joli starbust vroumm!!!
