Nouveau passionné avec piste bois

salut...
je vais probablement me répéter, mais j'aime beaucoup le tracé que tu as fait
sympa d'avoir la vue général de ta piste...

C'est très propre, très belle piste

Bon slot.

Emeric.

Bonjour messieurs

Petite réponse à LOLO qui ma posé la questions des divers branchements du circuit,

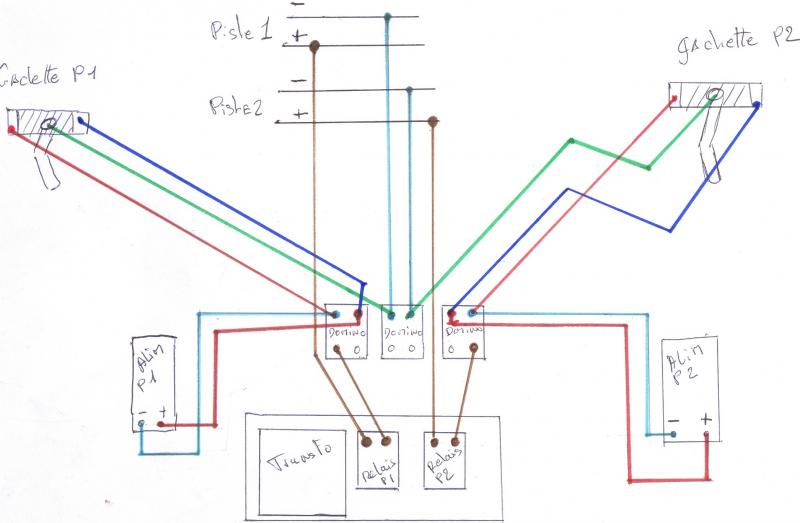

Voici un schéma que tout le monde en profite

Se referez au schéma de babe11 page 5 pour le branchement des relais et l’ULN2803 croquis pour 3 relais à ramener à 2

Mon plan c’est pour la suite des relais à la piste et poignées, ne pas faire cas des couleurs ce sont celles de mon circuit ou j’ai du inverser les polarités pour pouvoir brancher une poignée slot it donc c’est ce que j’ai relevé aujourd’hui

A++Did11

salut Did11

je pense que ton marron qui va a la piste = un moins

et que le plus passe par la gachette et va a la piste.

Salut DID 11, je viens de lire tout votre topic, et au contraire des autres, moi qui pensait à une piste bois, quand je vois la technique j'hésite, j'ai déjà difficile avec le plastique.
Ton travail est superbe et très propre, chapeau bas.

Puis-je vous demander comment avez-vous fabriqué votre premier pont celui du départ?

Bonsoir

pour fs83 je vais vérifier en détail car en regardant vite fait ça ma l’air correcte a voir si l’inversion n’est au niveau de la piste car je me rappel que j’avais un souci pour un branchement d'une poignée Slot-it.

Pour Cupyrov le pont de détection est en bois je prendrais une photo demain le pont ouvert

A++ Did11

Salut Did
Meilleurs voeux pour l'annee 2010!
Et bravo je viens de voir ton circuit pour la première fois et franchement propre et bien équipé

a+

pour la poignée slot it le moins en direct piste .
ton schema est bon apparament c'est juste le + et - sur les rails qui sont a inversés

marron : -
bleu : +

bonsoir

je confirme les polarités sont inversée sur les piste, voici le schéma corrigé

.

A++ Did11

Je suis d'accord aussi et comme cela les voitures tournent dans le sens des aiguilles
d'une montre (et ce malgré l'heure d'hiver )
Did11 veux tu aller au club ce samedi, bonne idée non

salut Michel

OK pour samedi avec quoi ? SCX ou Cartrix

A++ Did11

bonsoir

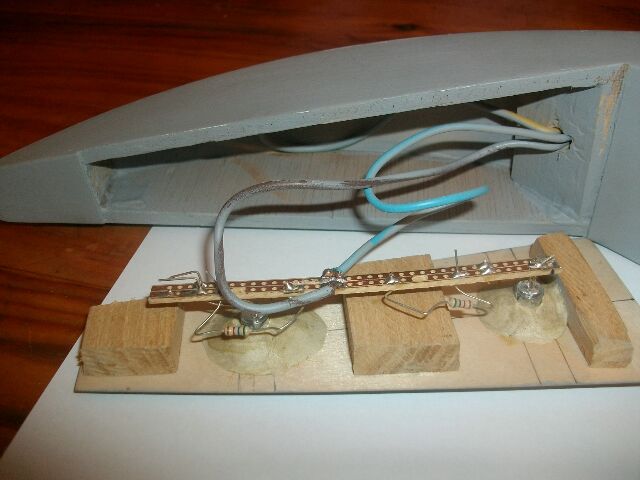

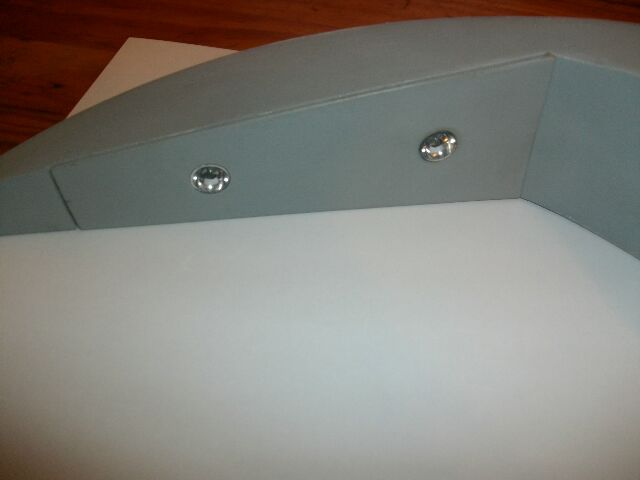

suite a la demande de Cupyrov, voici 2 photos du pont de départ

fabriquation bois sans plan déco à finir,une vue entière existe plus haut dans le sujet.

La déco du mur derrière le circuit est en cours de réflexion .

A++ Did11

MERCI
