Nouveau passionné avec piste bois

t'as testé ton éclairage par diode avec les photocellules? sur mon ancienne piste j'avais des photocellules et un systeme SPTS, j'avais testé plusieures sources lumineuses :

lampes auto 12volt (une par voie)
ampoule krypton classique 60w (une par voie)
ampoule eco 20w équivalent 100w incadescent (une longue pour les deux voies)

le meilleur résultat avait été obtenu avec l'ampoule eco...et encore, j'avais dut construire un gros coffrage peint en blanc pour refleter un max la lumiere...et meme posé à 7-8cms de la piste, j'avais encore des ratés

du coup j'ai abandonné ce type de detection, pourtant bien pratique pour ses fonctions refuel !

salut Demether

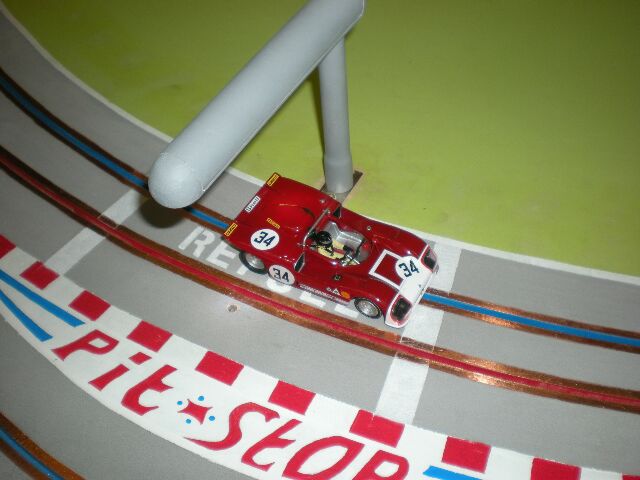

pour la fonction refuel et mème pour la détection l'éclairage se fait avec des leds et celà fonctionne très bien .

A++ Did11

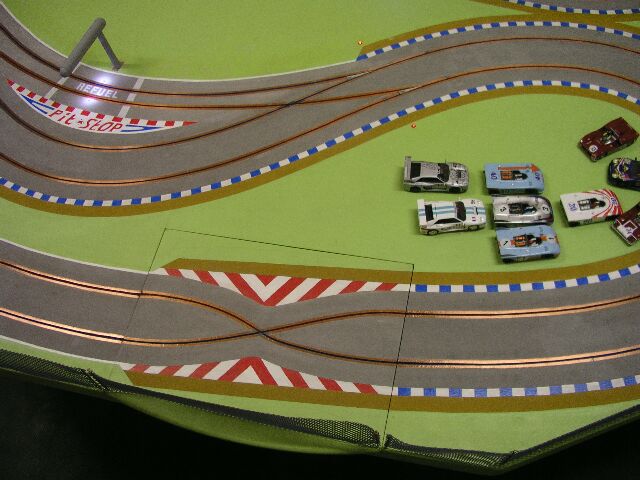

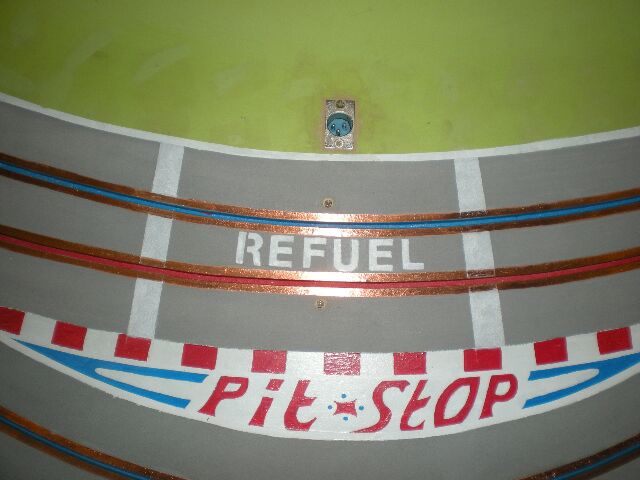

Petite peinture pour délimiter la zone refuel nécessaire car en course il arrive de ne pas juger facilement ou s’arrêter et depuis ça va mieux.

.

A++ Did11

Aprés une question via MP de Rallye2 je réponds par le forum pour que tout le monde en profite .

Sujet détail des pieds du circuit qui se d'éplient ou réplient seul au fur et à mesure de la descente où la montée du circuit.

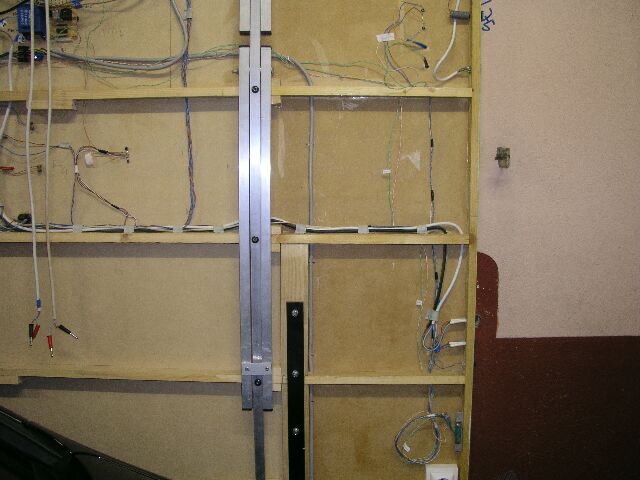

image1 pour raidir le circuit il y a des profils allu 20x20 sur toute la largeur et là dessus se fixent les pieds.
Là on voie le profil fixé avec les vis noires et un pied au rangement et le début d'un autre au-dessus
Les pieds sont faits de 2 profils allu 20x20 pour éviter les déformations au niveau des axes de rotation

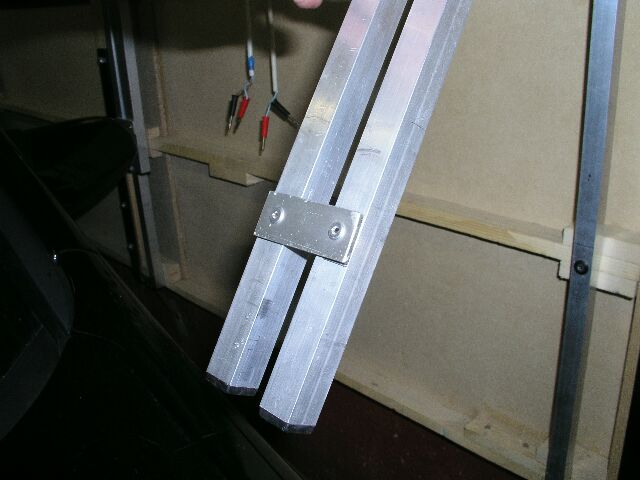

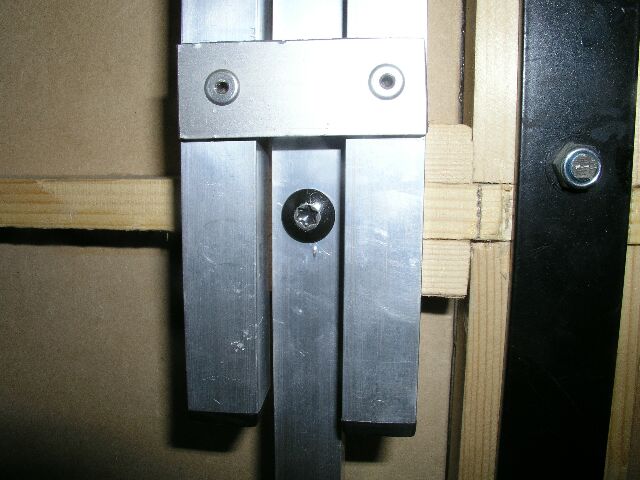

image2 on vois le bas du pied avec une petite plaque allu rivetée pour l'écartement

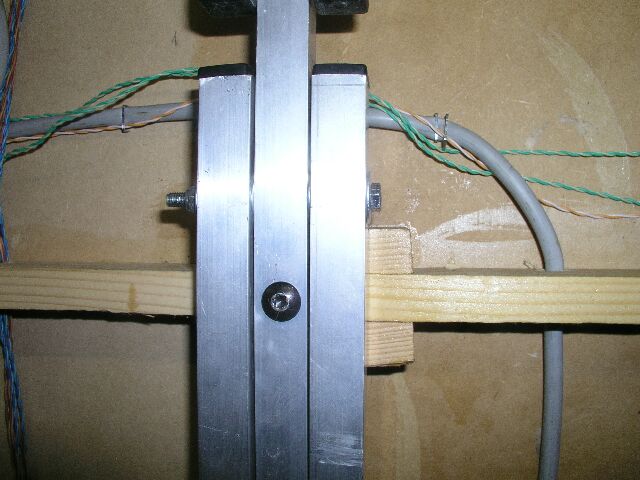

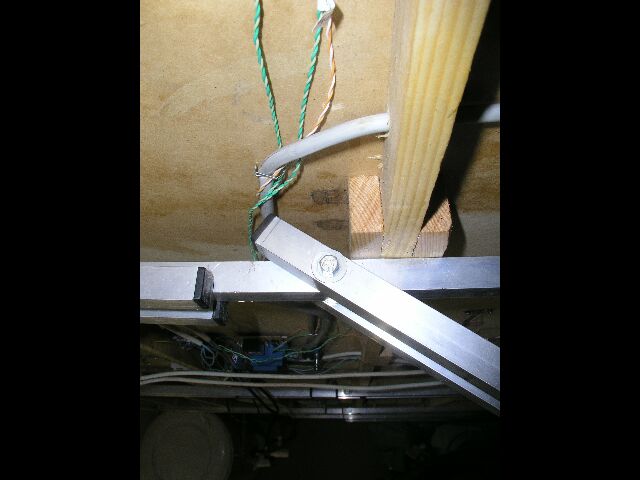

image3 on vois le haut du pied fixé avec vis et écrou indévissable plus rondelle entre chaque élément

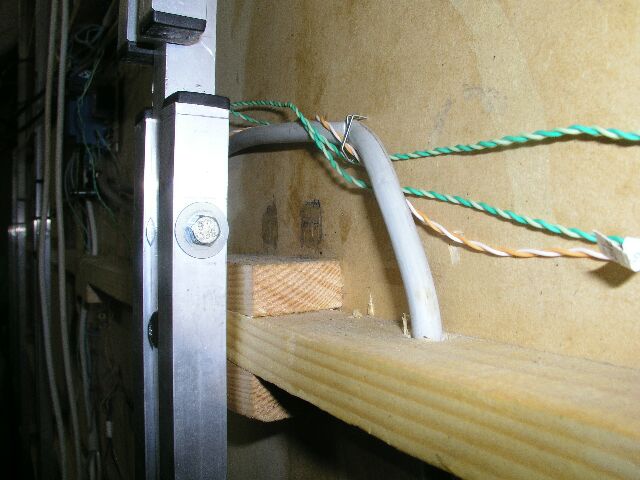

image4 le haut du pied de profil avec calle de bois qui sert de renfort de fixation et de butée de fin d'ouverture

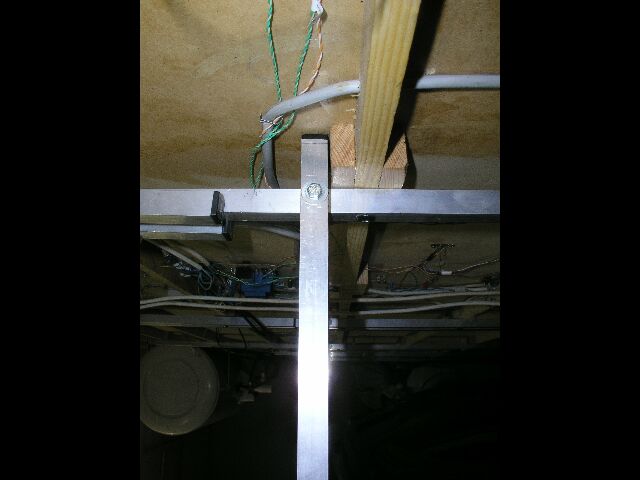

image5 haut du pied en début d'ouverture

image6 bas du pied en début d'ouverture

image7 haut du pied ouvert en buté sur la calle de bois

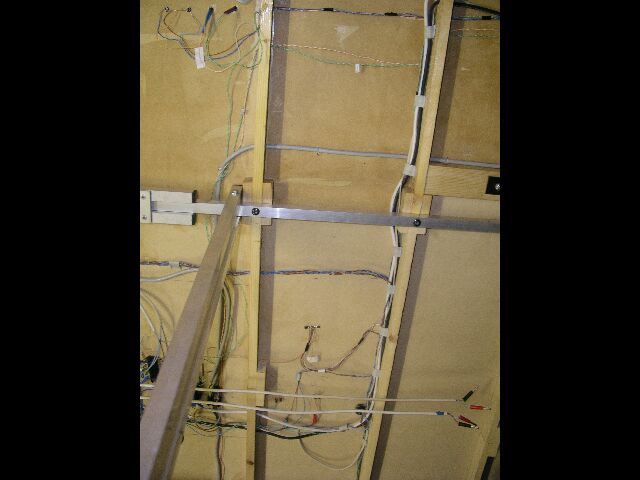

le dessous du circuit avec le pied ouvert

pour plus d'infos je peux donner mes coordonnées par Mp

A++ Did11

elle est vraiment canon ta piste !! beau boulot !!

Bonjour,
et merci pour les photos.
Si j'ai bien tout compris sur la derniere photo le coté droit est le coté pres du mur?
Si je vois toujours bien il n'y a pas de "systeme" pour éviter que malencontreusement un pied ne se replie?
Le circuit est il "assuré" par des cables pour eviter cet incident ou est il descendu via un petit "treuil"? Pour ma part a chaque fois que descente de mon plateau (manuelle) je dois poser des trétaux pour sa mise en place. Faudra que je fasse des photos d'ailleurs.
Et merci de nous montrer d'aussi belle réalisation!

je viens de parcourir le post , tu es un as mon gars , et je suis gentil avec le mot car c'est vraiment bluffant

Bonjour

Pour Rallye2

Le coté droit ily a bien le mur ou est fixé le circuit

il est impossible que les pieds se replient faudrait lever le circuit et en mème temps pousser sur les pieds , manipulation impossible. les pieds sont toujours en position verticale quelque soit l'angle d'ouverture du circuit .

il y a 7 pieds au total donc mème si un n'est pas bien en place ceci n'est pas grave quand j'ouvre le circuit je vérifie toujour si faut pas finir d'en mettre un en place en tirant dessus de quelques cm. pas besoin de sécurité .

A++ Did11

je viens de parcourir l'ensemble du topic et je dois dire que je suis emerveillé. C'est piste est magnifique, un jolie tracé, un système de rangement rapide et efficace, une électronique ingénieuse pour agrémenter la conduite et rendre les courses plus "reelles".

Un grand BRAVO a did11 pour sa réalisation, en attendant, peut etre, les nouveautés a venir ...

Alors là... J'dis chapeau !
Bravo ! Et quelle simplicité dans les montages élec !

Bonjour

Du nouveau sur le circuit .

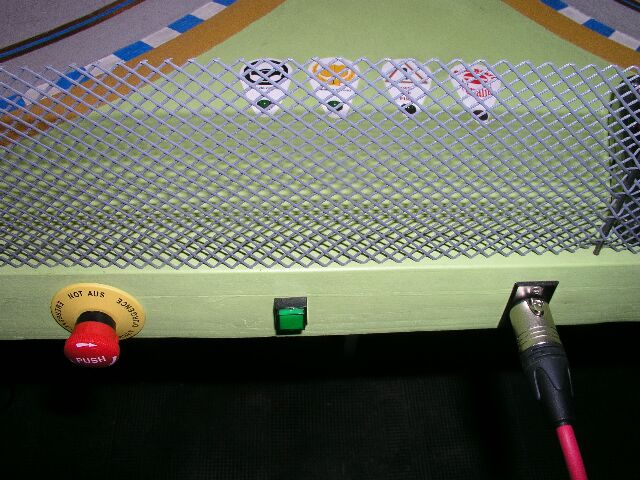

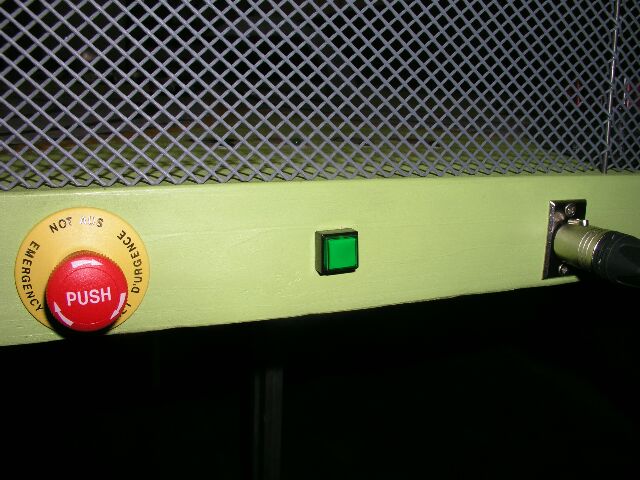

Un bouton d'arret d'urgent en cas de déslotage, un coup dessus coupure immédiate de l'alimentation des piste et mise en pause du logiciel de course.
ceci permet de protéger nos petites voitures l'adversaire ne nous rentre pas dedans.
aprés remise de la voiture sur la piste déblocage du poussoir une légere pression et c'est reparti jusqu'a la prochaine sortie.

Et voilà A++ did11

ça c'est vachement malin !!! mais comment ça marche par rapport au PC ?????????

Salut Tubarland

Les boutons sont montés en série, un devant chaque pilote pilotage par Ultimate Racer
départ branchement sur LTP1 pin 1 vers le premier bouton puis en série vers le deuxième et retour LTP1 pin 25.

configuration UR30 dans circuit l'avant dernière ligne " pause/résume button "
choisir et cocher pin1 et voilà ça marche.

A++ Did11

Did11 a écrit :

Salut Tubarland

Les boutons sont montés en série, un devant chaque pilote pilotage par Ultimate Racer
départ branchement sur LTP1 pin 1 vers le premier bouton puis en série vers le deuxième et retour LTP1 pin 25.

configuration UR30 dans circuit l'avant dernière ligne " pause/résume button "
choisir et cocher pin1 et voilà ça marche.

A++ Did11

trop sympas !!! j'aime bien ça !!!! merci !! je sais pas si je vais le faire ! mais ça me parait bien sympas !! cool !

Petite amélioration avec des jolis boutons bien sympa.
Il manque plus qu'a l'essayer. En fait moi j'en est pas besoin puisque
je ne sort jamais... Pffiou j'ai une douleur dans les chevilles moi. :

Je découvre ......
Tout simplement Geantissime

Niveau électronique ...c'est quand même pas évident pour un novice comme moi ....

Bravo !!!!!

Bonjour monsieur babe11

C'est sur que tu ne sort plus après 5 tours faute d'essence hiiiiiiii .

A++ Did11

wow!

magnifique job!

ça donne envie.

excellente et intelligente intégration de toutes les possibilités qu'offre UR30, c'est cool!

Franchement, Did, dans le domaine des pistes en bois, ta piste est un modèle du genre, un vrais showroom !!!

Tu démontres avec brio toutes les possibilités que procure le bois, en plus, j'ai l'impression que tu ne vas pas t'arrêter là.........

Bravo!

Bonjour

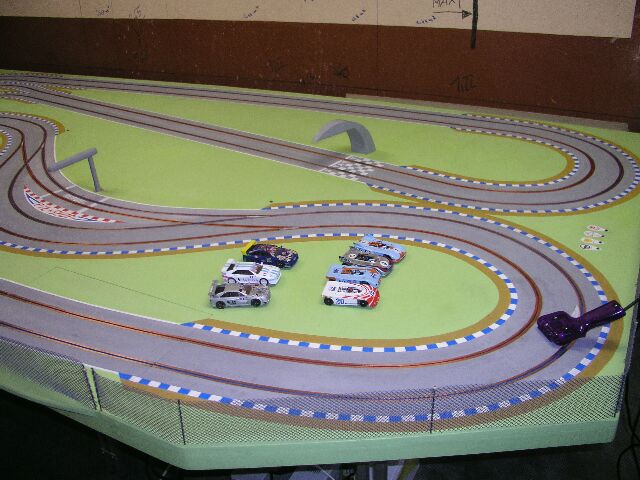

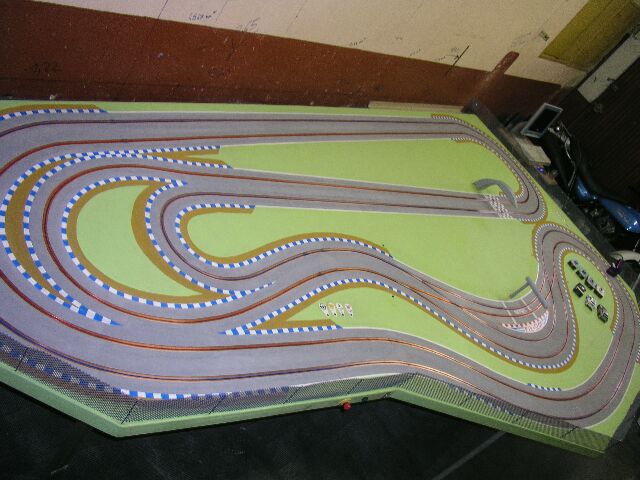

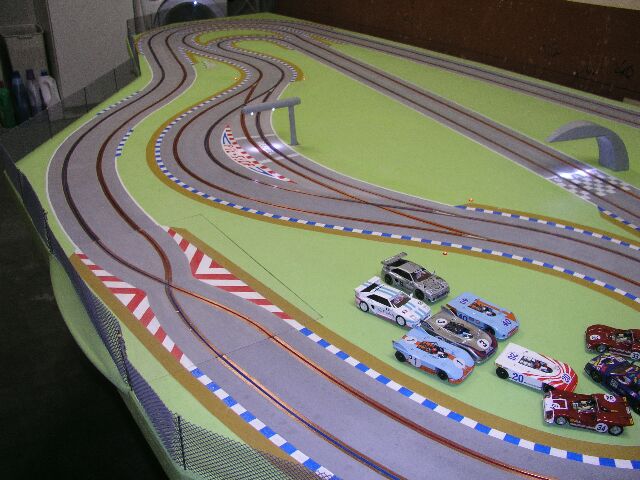

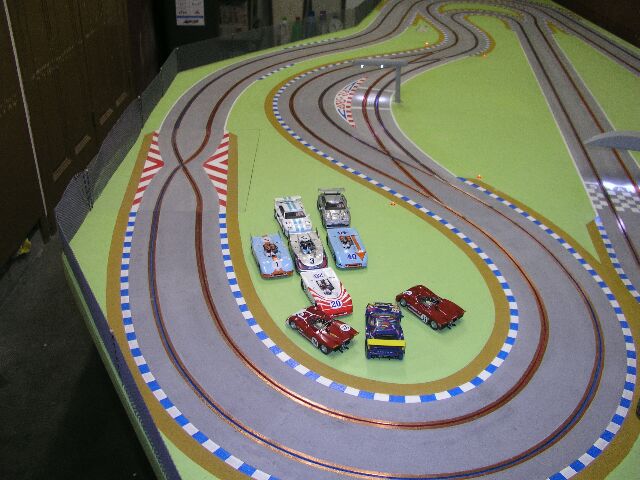

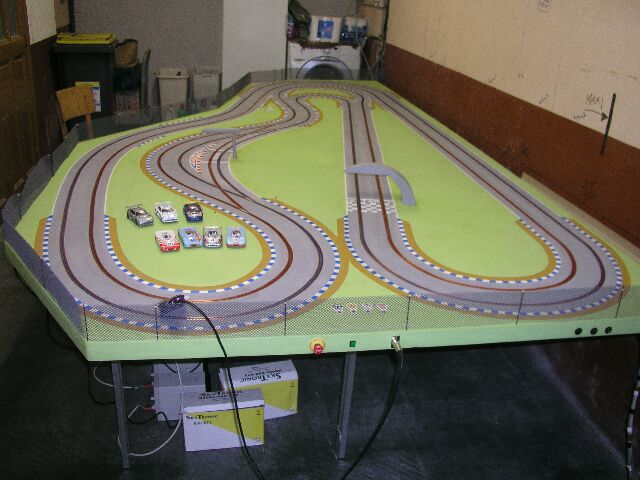

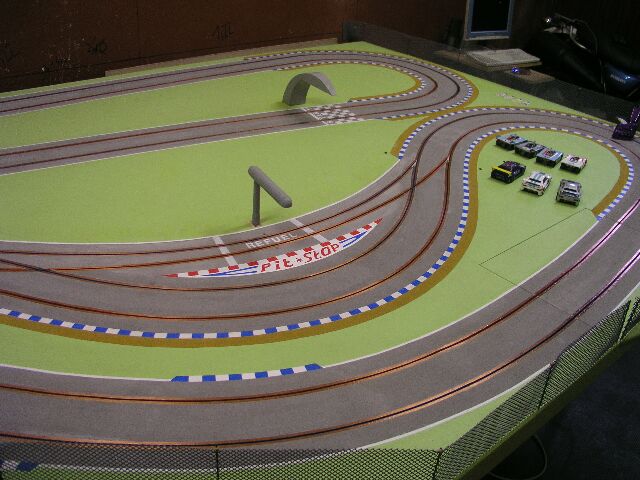

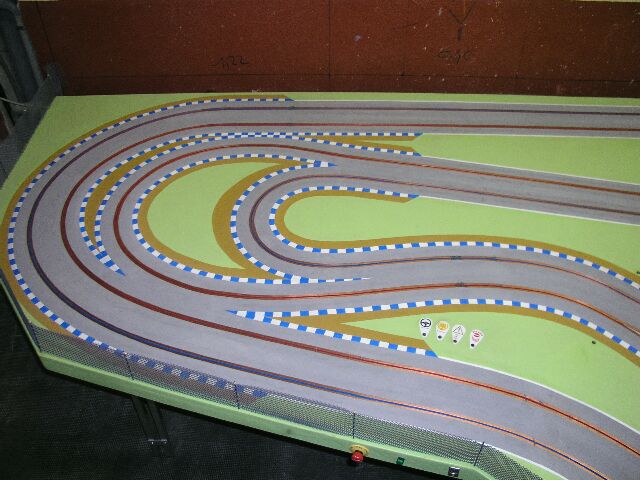

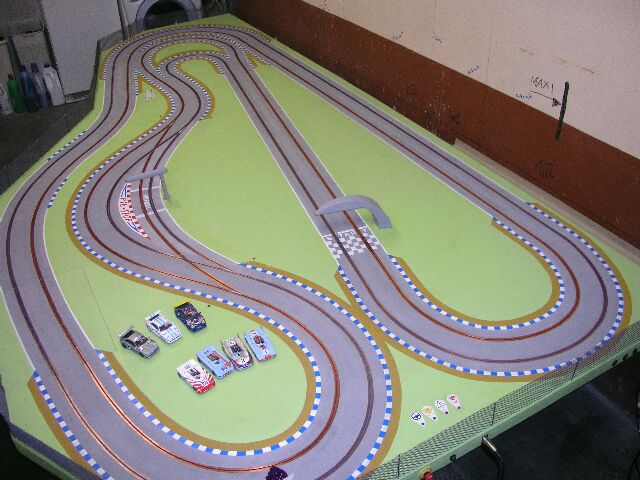

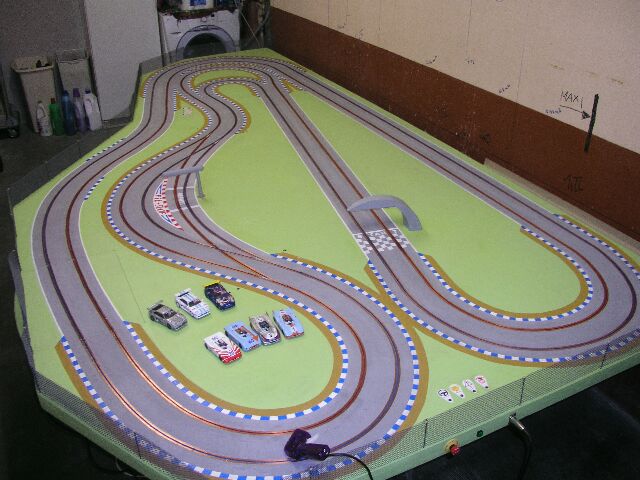

Je rajoute quelques vues d'ensemble ça manquait dommage pas beaucoup de recul.

Avec la croix
