Date du message : lundi 3 mai 2021 à 19h09


Bonjour à tous,

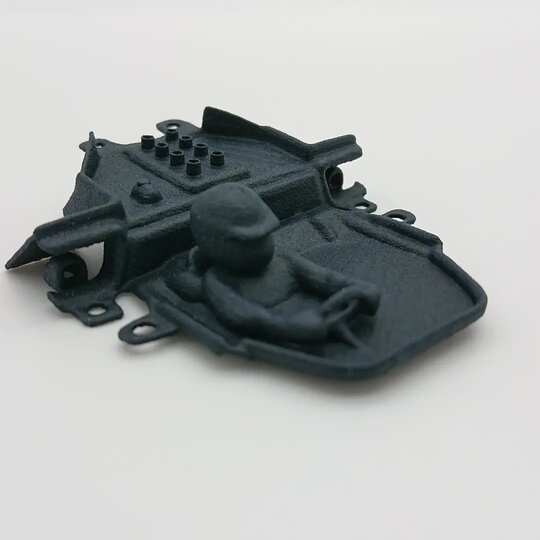

Je vous présente mes deux premiers cockpits en impression 3D. Ils sont pour les modèles FLY - FERRARI 512S et FLY - LOLA T70.
L'objectif était d'avoir un fond plat, un poids le plus léger possible par rapport à l'original et un aspect le plus fidèle.

Détails techniques:
Matière : PA 12, c'est une matière flexible et la plus légère disponible chez shapeways tout en ayant des contraintes de dimensions les plus faibles.
Poids:
Ferrari - 4.08grm
Lola - 1.68grm

Vous pouvez retrouver les cockpits via ce lien Boutique shapeways et également sur ma page Facebook
Vos avis/questions, sont les bienvenus :)






Message

lpmc6622
Modérateur

Voir plus


Date du message : mercredi 5 mai 2021 à 14h04


C'est très chouette, bravo!
Le matériau a l'air fritté. C'est juste le rendu ou bien il l'est vraiment?

Message

Jonathan
Bargeots

Voir plus


Date du message : mercredi 5 mai 2021 à 18h11


lpmc6622 a écrit :

C'est très chouette, bravo!
Le matériau a l'air fritté. C'est juste le rendu ou bien il l'est vraiment?

Merci :)
La photo est vraiment prise de près, donc ça accentue l'effet.
C'est imprimé via une hp multi jet fusion, dans un principe qui ressemble à du sls mais en mieux, meilleur état de surface et gain de poids.
Une fois peint de préférence en noir mat pour le fond, l'effet granuleux est atténué.

Message

willythekid72
Lord of the ring

Voir plus


Date du message : mercredi 5 mai 2021 à 20h32


Beau travail.

Bonne continuation.

Message

jb
Lord of the ring

Voir plus


Date du message : jeudi 6 mai 2021 à 09h35


Vraiment un superbe travail. A quand des impressions ou moulages des transparents..?

Message

Jonathan
Bargeots

Voir plus


Date du message : jeudi 6 mai 2021 à 13h12


willythekid72 a écrit :

Beau travail.

Bonne continuation.

Merci

Message

Jonathan
Bargeots

Voir plus


Date du message : jeudi 6 mai 2021 à 13h28


jb a écrit :

Vraiment un superbe travail. A quand des impressions ou moulages des transparents..?

Merci
Ils sont déjà dispo en impression sur le Shop.
J'ai un peu étudié le système par injection plastique, mais les coûts de développements sont bien trop élevés pour moi. Le thermoformage supprime pas mal de détail, donc pour le moment, je reste sur la méthode par impression 3D qui remplit tous mes critères.

Message

CIRCUIT24
Jeune Padawan sloteur

Voir plus


Date du message : jeudi 19 août 2021 à 23h28


Bonjour,

C'est une bonne utilisation de la 3D, mais pourquoi ce choix du PA12, en effet très granuleux ?
Je ne le comprends pas.
Il est vrai qu'en France, toutes les boites poussent à leur utilisation... mais ici, alors qu'on a besoin d'un reçu lisse, ça ne convient pas.

As-tu testé d'autres matières ?

FORTUNA

Message

Jonathan
Bargeots

Voir plus


Date du message : vendredi 20 août 2021 à 01h36


CIRCUIT24 a écrit :

Bonjour,

C'est une bonne utilisation de la 3D, mais pourquoi ce choix du PA12, en effet très granuleux ?
Je ne le comprends pas.
Il est vrai qu'en France, toutes les boites poussent à leur utilisation... mais ici, alors qu'on a besoin d'un reçu lisse, ça ne convient pas.

As-tu testé d'autres matières ?

FORTUNA

Oui, j'ai essayé la résine, le rendu esthétique est superbe et, ça s'arrête là. Cassant, ça se rétracte dans le temps, lourd, le prix..
Les autres matières imprimées en SLS ou hp multijet ne permettent pas de descendre à une épaisseur aussi faible que le PA12. Il y a différents post-traitements qui permettent d'obtenir un meilleur rendu mais, après avoir fait quelques essais, ça "bouffe" les pièces. Peut être que par la suite, il y aura du mieux.

Pour le moment, le PA12, reste mon meilleur compromis poids/prix/esthétique.

Ci-dessous, deux cockpits peints par un ami, suite à l'essai d'un autre fournisseur que shapeways.
Le fond mate fait bien le boulot.



Qu'est-ce que tu aurais utilisé comme matière/procédé d'impression ? Sachant que mes modèles sont des "feuilles" de ~0.6-0.7mm

Message modifié le vendredi 20 août 2021 à 01h40 par Jonathan

Message

CIRCUIT24
Jeune Padawan sloteur

Voir plus


Date du message : vendredi 20 août 2021 à 06h12


Pour information, je fabrique moi-même des voitures et des pièces détachées en impression 3D mais je ne souhaite pas m'étaler ici sur le sujet : c'est ton post et je ne viens pas faire "ma pub". Cela étant dit, voici ma réponse :
Le SLA a une tolérance de 0.05mm chez certains fournisseur. Il peut même être vendu avec un rendu "poli"
Est-ce que tu appelles "résine" ?
"Le prix"... : cela dépend aussi de la marge que tu veux faire. Elle sera de toute façon assez faible sur ce type d'objet...

Message

Jonathan
Bargeots

Voir plus


Date du message : vendredi 20 août 2021 à 11h43


La résine, c'est l'impression SLA. Ce n'est pas la tolérance qui me pose problème mais, l'épaisseur mininal pour assurer la réussite de chaque fabrications. En SLA elle est trop élevée pour mes modèles, ce qui impact le poids.
Pour le prix, ces derniers coûteraient plus du double du prix actuel chez shapeways en SLA, sans parler de marge.
Pour ma part, je les utilises dans un championnat davic, donc ils doivent encaisser des chocs, ce qui n'est pas possible avec la résine standard en SLA.

Message

CIRCUIT24
Jeune Padawan sloteur

Voir plus


Date du message : vendredi 20 août 2021 à 12h28


1mm mini en SLA, l'épaisseur. Si tu veux du solide, fait plus épais que ça : à 4mm tu auras qqchose de solide.
Quand à shape ways, ils prennent des marges. Regardes du côté de l'Asie pour tes impressions SLA à bas coût... et vends les toi-même en direct.

Ça serait ce que je ferai, mais bon...

Message

Jonathan
Bargeots

Voir plus


Date du message : vendredi 20 août 2021 à 14h53


Oui, 1-1.2mm selon les fournisseurs.
Comme dis précédemment cette méthode ne correspond pas à mes attentes/utilisations des cockpits. Ce n'est pas faute de l'avoir essayé.

Message

CIRCUIT24
Jeune Padawan sloteur

Voir plus


Date du message : vendredi 20 août 2021 à 14h58


Comme dit plus haut, tu fais ce que tu veux. Je pense que tel quel la matière utilisée montre ses limites.
Une dernière piste : un "master" imprimé en SLA poli... et tu fais des copies en moulage classique avec une résine très très résistante.
Tu n'auras plus alors le granulé qui déplait.
Bonne chance, en tout cas !

Message

Jonathan
Bargeots

Voir plus


Date du message : samedi 21 août 2021 à 00h47


J'ai déjà étudié cette piste aussi avec une résine prévu pour faire des Master, puis de l'injection plastique. Ça me pause trop de contraintes en temps, coût, complications de certains cockpits qui ne seraient pas réalisable en une seule fois.
Merci quand même, pour tes remarques pertinentes

Message modifié le samedi 21 août 2021 à 00h47 par Jonathan

Message

CIRCUIT24
Jeune Padawan sloteur

Voir plus


Date du message : samedi 21 août 2021 à 06h32


Tu fais comme tu veux...
;)
