Sur une base de Porsche 356...

Salut,

Retour sur mon projet scratch. J'ai laissé pour le moment la carrosserie pour m'attaquer au châssis.

Tout d'abord, une Porsche 356, c'est un moteur en port à faux derrière de train arrière. Donc je me suis imposé cet emplacement pour collé au mieux avec ce concept, même si je pense que cela va jouer sur le comportement de la voiture.
Une position longitudinale du moteur aurait été préférable aussi pour réaliser un train arrière moins large.
Mais je vais essayer de relever le défi.

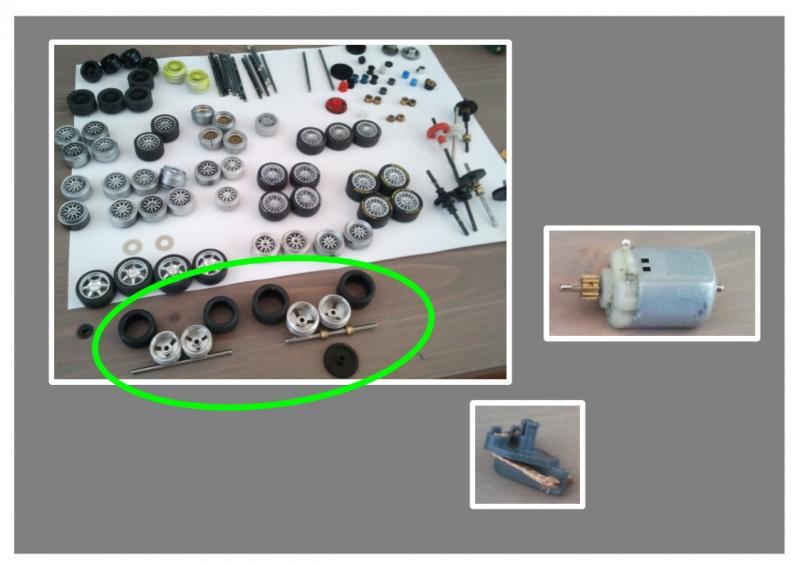

Avant de commencer les plans du châssis, j'ai recherché les pièces nécessaires, en voici la liste :

- Le guide : récupération du guide d'origine de ma Viper.
- Le moteur : une occas de notre préparateur voiture au club (merci Michel)
- les jantes, axes, la couronne et les pneus arrière, proviennent de chez "NicoBi occasion"
- Les pneus avant, ce sont les anciens pneus arrière de ma Viper.

Avec ce type de jantes larges et la position du moteur, je vais être obliger de créer des élargisseurs d'aile. Dans ce style :

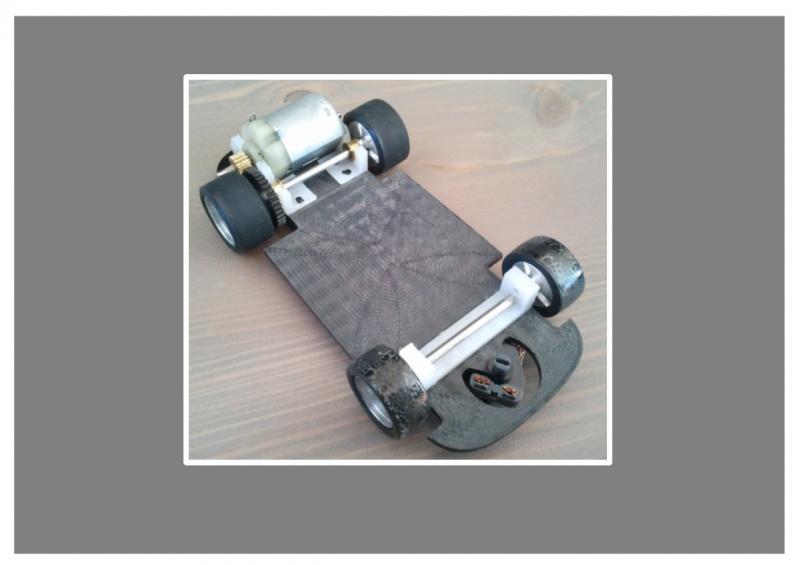

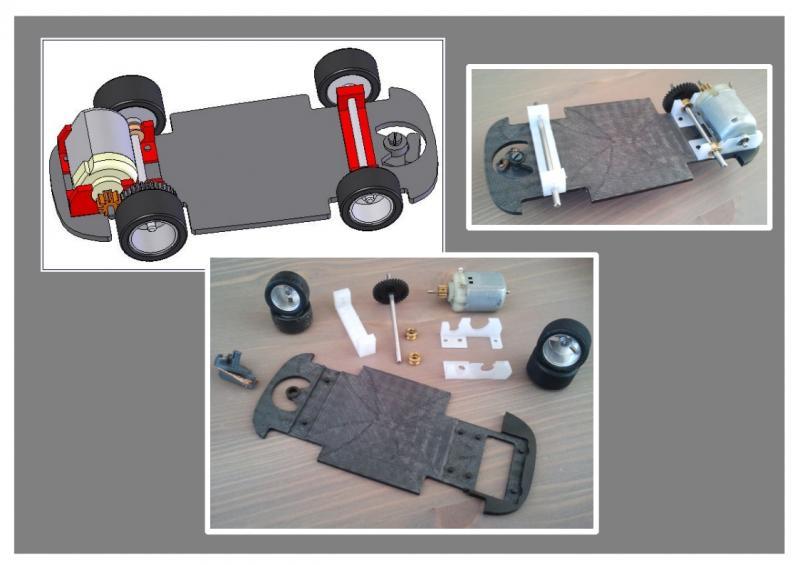

Place aux photos du modèle 3D et des pièces usinées. Et du montage à blanc pour tester la fabrication des pièces.

Il y a quelques ajustements et modifications à faire, mais cela semble faisable. Et reste aussi à tester sur circuit, mais ça c'est pour bientôt...

balaise !

Très beau , j'attends la suite.

Très intéressant, ce châssis, bravo
Je suis curieux de voir la suite ...

MacBoulon a écrit :
Salut,

Tout d'abord, une Porsche 356, c'est un moteur en port à faux derrière de train arrière. Donc je me suis imposé cet emplacement pour collé au mieux avec ce concept, même si je pense que cela va jouer sur le comportement de la voiture.
Une position longitudinale du moteur aurait été préférable aussi pour réaliser un train arrière moins large.
Mais je vais essayer de relever le défi.

beau projet, et belle initiative!
toutefois, je vais faire mon grincheux, à vouloir "coller à l'histoire", ne crains tu pas de reproduire les travers de "l'histoire"?
le porte a faux et la masse importante en arrière du train arrière n'a pas été un modèle de stabilité, encore plus à l'echelle du slot, fly nous en a donné la preuve sur la 911!

Sans parler efficacité ,le concept est très sympa ,J'attends la suite

celle que j'aime

Très impressionnant !

Merci à vous.

Viraufrin a écrit :
mais es-tu sûr que le coffre pourra respecter le galbe du modèle, avec le moteur aussi loin en AR sur le châssis ?

simamine a écrit :
toutefois, je vais faire mon grincheux, à vouloir "coller à l'histoire", ne crains tu pas de reproduire les travers de "l'histoire"?

simamine a écrit :
le porte a faux et la masse importante en arrière du train arrière n'a pas été un modèle de stabilité, encore plus à l'echelle du slot, fly nous en a donné la preuve sur la 911!

BQT a écrit :
celle que j'aime

C'est marrant, je viens de la mettre sur mon blog

=> juste ici !

une beau projet, bon courage pour la suite.

Salut,

Quelques news pour aujourd'hui.

Teubar39 a écrit :
pour tes problèmes (flèches rouges) essai de surélever un peu plus ton auto, d'au moins 1 cm ! histoire que tes problèmes se trouve en dehors de ta carrosserie !

J'ai fait aujourd'hui un essai en surélevant le moule. Il est environ à 1 cm, et effectivement les plis se retrouvent en dehors de la future carrosserie.

J'ai également percé plusieurs trous sur la boite d'aspiration autour du moule (suivant vos conseils), le résultat est meilleur.

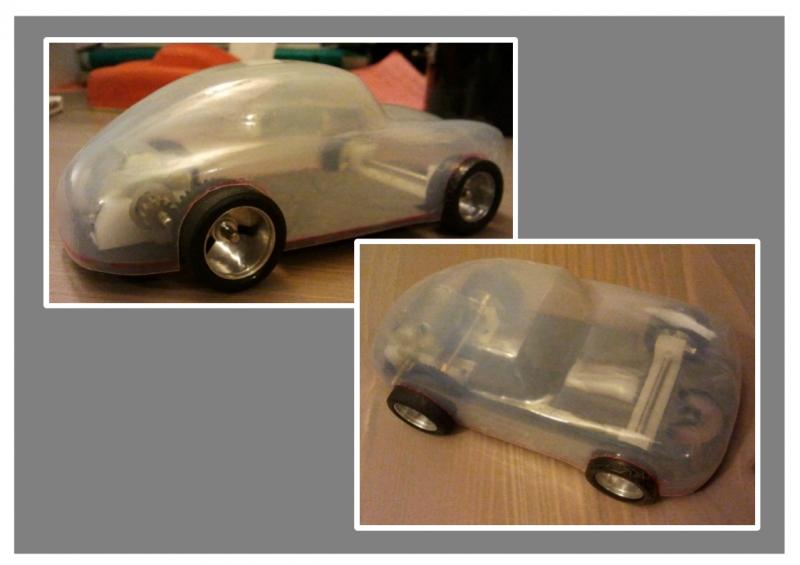

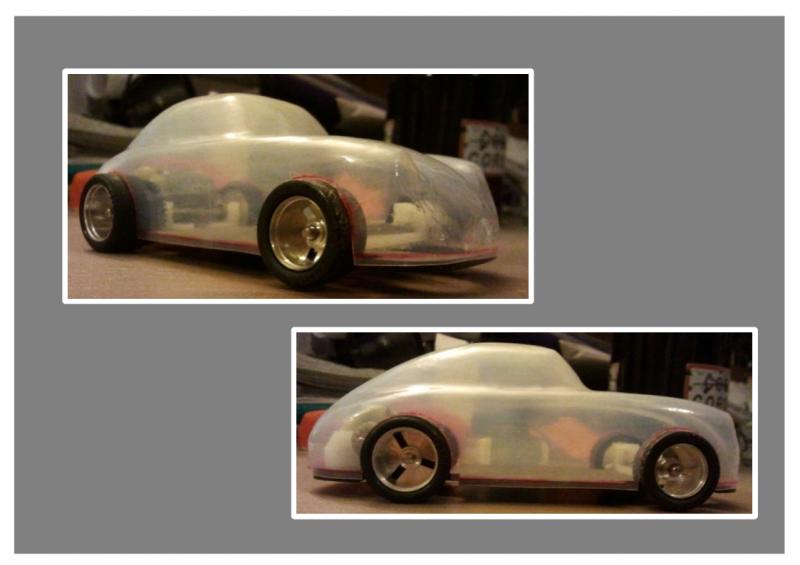

Ensuite, petit découpage rapide pour une mise en place sur le châssis :

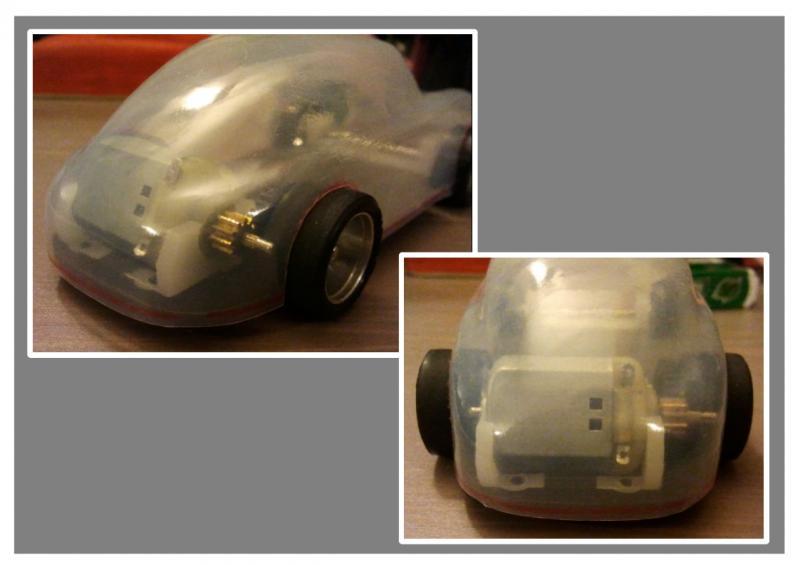

et du coup on voit que le moteur passe bien sous la carrosserie.

Donc à suivre : élargir les ailes...

(la couleur blanchâtre de la carrosserie vient du fait que le plastique à trop chauffé dans le four avant le thermoformage)

Fly a fait aussi la Porsche 935 K avec le moteur arrière , très belle voiture d'ailleurs, avec un peu de lest à l'avant et de bon pneus , cela roule très bien

A+ bruno

excellent le moteur par transparence ! cool ...

J'ai également percé plusieurs trous sur la boite d'aspiration autour du moule (suivant vos conseils), le résultat est meilleur.
Donc à suivre : élargir les ailes...

Bon impeccable ça avance, et bien !
Vivement la suite.

Je suis très impressionné!
C'est du SUPER boulot

Merci à vous.

Teubar39 a écrit :
pour les traces de nervures du bois, soit tu n'a pas assez poncé, ou alors, il faut recouvrir ton master avec quelque chose ! style résine ! moi, j'avais recouvert mon master de résine liquide, au pinceau, ensuite, au bout de 20 mn, elle devient dure et là, plus de traces !

As-tu un exemple de résine, car je n'y connais pas grand chose ? Merci.

Super projet, couillu, et très bien réalisé

MacBoulon a écrit :
As-tu un exemple de résine, car je n'y connais pas grand chose ? Merci.

moi j’achète ça : - lien ici sur ebay - tu as deux bidons d'un litre chacun, tu met dans un récipient, la même quantité de chaque, tu mélange, et au bout de 20 mn, ça devient dur !!! c'est liquide au début, ça fait que tu peut la mettre au pinceau sans problème !
