Rénovation Fleischmann ~4x20m

Ju_bil a écrit :
Merci pour le lien,

Et surtout je veux pouvoir ajuster la tension de chacune des pistes indépendamment de la voisine.

Facile.

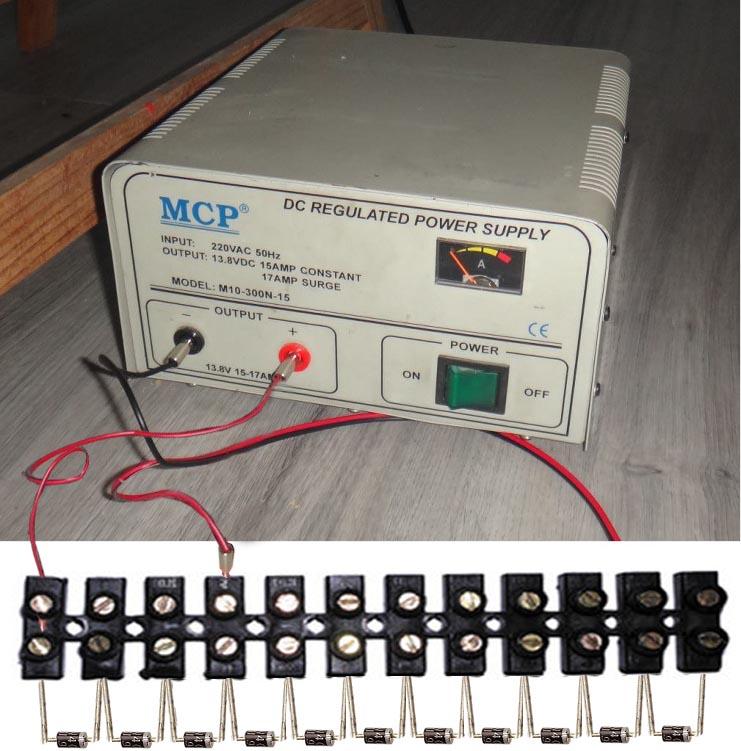

Montage à faire pour chaque voie :

Tu déplaces la fiche sur domino. Chaque diode consomme environ 0.7v pour son courant de jonction.

Comme elles sont en série, -0v dans le trou N°1 puis -0.8v dans le N°2, -1.4v, -2.1v etc etc

Tu peux remplacer le domino par un clavier ou un contacteur rotatif.

C'est tout con, pas bête. Mais faut mettre des bonnes grosses diodes qui passent 1A sans broncher.

Je pensais plus à un truc basé sur un LM317 avec un petit radiateur de dissipation, c'est pas vraiment plus compliqué, linéaire et pas cher non plus.

Mais ce sera pour un peu plus tard. En ce moment je joue à Totor avec mes rails... Je procède par ordre.

Toute la série des diodes de redressement 1Nxxxx passe 1A.

Le LM317 c'est un régulateur. 1.5A maxi. Au moindre court-circuit (fil de tresse qui se détache par exemple) pchiiittttttttttttt le LM317.

Fais un montage avec un transistor de puissance genre 2N3055 ça passe 15A...

D'après les spécs il est protégé contre le CC et la surchauffe, donc même le fusible est presque optionnel sur l'étage de sortie.

C'est une solution qui me plait bien moi.

Tu fais bien comme tu veux...

C'est un des points qui me caractérise, hihi! C'est a double tranchant...

pepe, c'est pas trop juste 1A pour rouler par exemple avec des moteurs style SCX RX ou des "gros" cages longue NSR King ou Spirit SXXX ?

....j'ai tout pour le faire (commutateur rotatif et diodes 1A) mais j'ai peur que ça claque !

Et ça ça irait ?

ca vaut des nefles, supporte du 2A et j'aime bien l'afficheur intégré et comme mon alim envoie du 16v maxi, pas de souci pour des 2v supplémentaires requis entre alim et piste.

http://www.ebay.fr/itm/LM2596-DC-Adjustable-Buck-Converter-Voltage-Regulator-with-Voltmeter-5V-12V-24V-/321524713004?pt=UK_BOI_Electrical_Test_Measurement_Equipment_ET&hash=item4adc5dc62c

@LanciaB

C'est vrai que c'est limite 1A pour certains moteurs surtout en pleine charge au démarrage qui peuvent monter à 2/3 sans problème.

C'est quoi la ref de tes diodes ?

Si tu fais un montage comme avec le domino tu peux les doubler ou tripler si tu veux.

Mais bon une diode ça vaut 20cts...

Il faut des diodes dites de redressement, pas de de signal...

Je cite :
Output power: 15W maximum

Donc les 2A tu ne les aura pas bien haut (7,5V max) et à 15V tu retombe à 1A.

C'est des 1N4001 ou 1N4007, je ne me souviens plus, et j'en ai ....beaucoup, donc je peux doubler sans souci.

Mais doubler dans un commutateur rotatif, ouf, en plus je suis pas très doué en soudure !
Et puis j'aimais bien le principe de l'afficheur...j'ai trouvé un autre circuit qui supporterait 5A mais c'est plus cher...que penses tu de celui que j'ai mis dans le post précédent ?

Le 5A :
http://www.ebay.fr/itm/DC-4-38V-to-1-25-36V-5A-Power-Regulator-Adjustable-Voltage-Step-Down-Module-/311161136731?pt=LH_DefaultDomain_0&hash=item4872a6265b

(mais bon il en faut deux, à ce prix là ça commence à faire cher l'affaire.)

Ju_bil a écrit :
Je cite : Output power: 15W maximum

Donc les 2A tu ne les aura pas bien haut (7,5V max) et à 15V tu retombe à 1A.

Ah flute c'est là ou mes connaissances s'arrêtent....donc, raté !

Je vais partir sur diodes+rotatif..on verra si ça claque !

Ah ben finalement j'ai trouvé ça :

http://www.ebay.fr/itm/10PCS-New-SR5100-Schottky-Rectifier-Diode-100V-5A-/321546363248?pt=LH_DefaultDomain_2&hash=item4adda82170

Diodes Schottky 5A, 1.72 € les 10 port compris

ou ça :

http://www.ebay.fr/itm/20-PCS-1N5408-IN5408-3A-1000V-Rectifier-Diode-New-Free-Shipping-/361160593452?pt=LH_DefaultDomain_0&hash=item5416d9502c

20 diodes 3A 1.16€ port compris...

Je crois que je vais pas m'embêter à souder des 1A qui risquent de claquer, je vais partir direct sur du 3A....5A c'est ptet un peu too much ?

Ju_bil a écrit :
Je cite : Output power: 15W maximum

Donc les 2A tu ne les aura pas bien haut (7,5V max) et à 15V tu retombe à 1A.

Ca c'est le truc pour les jouets. Même en Carrera Go c'est insuffisant.

Combien on parie que tu mets ça à la poubelle au bout de 2 jours quand une des autos sort et que l'autre prend un coup de fouet

Parlons sérieusement et parcours donc un peu le forum...

je me réponds à moi-même, il ne faut pas prendre des Schottky qui réduisent la tension de seulement 0.3v contre 0.7v à des diodes normales.

Donc pas de 5A disponibles en normales, je vais me rabattre sur les 3A.

Je laisse tomber les bidules redresseurs à afficheur....tant pis !

Je mettrai deux afficheurs séparés sur la piste.

Merci de votre aide les gars....ça m'évite d'acheter des conneries et d'être ensuite déçu.

@LanciaB

Elles sont bien les 3A surtout vu le prix !!!

Allez c'est parti ! Un lot de 20 3A pour moi !

Euuh, désolé a ju bil pour avoir pourri un peu son post...mais je serai moins couillon ce soir !

(et ça c'est pas gagné en me levant le matin....)
