Recherche soudeur.

Salut tout le monde alors voilà.
J'ai eu comme projet de créer une sorte de pupitre 'portable' qui me permet de tout faire : alim réglable, inverseur de sens, feux de départ, détection par IR.
Le seul problème que j'ai à l'heure actuelle c'est que je n'y arrive pas.
Mes plans ont été validés par les membres du forum s'y connaissant en électronique mais j'ai une énorme lacune coté soudure.
En gros je suis une buse et j'arrive pas à souder.
Est ce que quelqu'un de Paris et la proche région peut me donner un coup de main?
Bref est cec que quelqu'un de dévoué peut me faire les soudures?

Merci de vos réponses.

Je veux bien te filer un coup de main. J'ai été electronicien pendant 30 ans. Même si l'élec ne me passionne plus beaucoup, je sais encore souder
Tu passes chez moi avec ton truc et les schemas et on soude.

Cadique a écrit :

Je veux bien te filer un coup de main. J'ai été electronicien pendant 30 ans. Même si l'élec ne me passionne plus beaucoup, je sais encore souder
Tu passes chez moi avec ton truc et les schemas et on soude.

C'est super sympa de ta part.
Quand est ce que tu es libre??
Sachant que aujourd'hui je bosse pas, que ce soir j'ai entrainement de rugby que demain aprs midi je suis au stade de france pour un match à 16H30 et que dimanche je suis pris.

Bin cet après-midi, ou demain vers 13h30. Je suis banlieue Est, pas loin du stade de France.
Contact moi en MP

J'ai regardé la météo, -1 avec 30km/h de vent de travers, je n'irai pas faire voler les avions. Donc créneau possible à partir de 10h demain matin.

Cadique a écrit :

J'ai regardé la météo, -1 avec 30km/h de vent de travers, je n'irai pas faire voler les avions. Donc créneau possible à partir de 10h demain matin.

mp envoyé

Moi , j'aime bien quand tout ce passe comme cela

speedy a écrit :

Moi , j'aime bien quand tout ce passe comme cela

Ouaip , c'est cool , et il sont près de chez moi les bougres !!!!

Je profite de ce post pour remercier ces gars qui sont toujours là pour vous aider.
Je viens d'être aidé par téléphone par fs83 au sujet de la poignet slot-it scp01 digital
Il est même prêt à me la reprendre pour la faire passé sous garantie, le digital ne fonctionne pas.
Alors que mon revendeur de Liège, ma envoyé paître.
C'est rare des gens comme ça, alors je les remercie grandement.

Salut Kangle,

Je te contact par l'intermédiaire du forum car je n'ai pas ton mail direct, et la fonction MP du forum ne permet pas de photos.

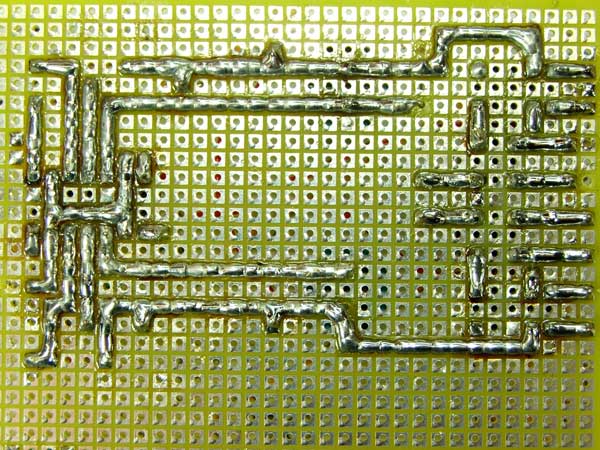

J'ai fini le CI. J'ai préféré tout souder plutôt que mettre des straps dans tous les sens. Le système de strap est une source d'erreurs et de panne.

Je te rassure il n'y a pas de court-circuits

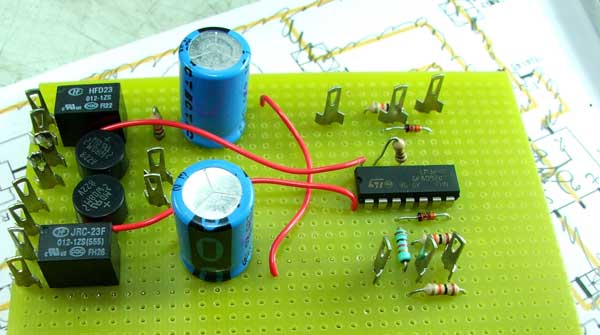

Coté composants

La semaine prochaine je câble le boîtier et test.

Va etre content le Franck !

C'est super propre !!

[quote] Va etre content le Franck !

C'est super propre !!
/quote]

Pas vraiment parce que la carte avait déjà été soudée. J'ai été obligé de dessouder quelques composants et il y a des pastilles qui ont sauté.
L'idéal serait de faire un CI. Mais comme je n'aime pas la solution à LM 324 je ne l'ai pas fait.
Comme je veux me faire le même système, je ferai un typon avec un 74LS540 ou mieux, un 2803, plus rationnel d'un point de vue électronique que le LM324.

Cadique a écrit :

Mais comme je n'aime pas la solution à LM 324 je ne l'ai pas fait.
Comme je veux me faire le même système, je ferai un typon avec un 74LS540 ou mieux, un 2803, plus rationnel d'un point de vue électronique que le LM324.

Ok

Merci Philippe,

C'est super propre.

Tu es un chef.

Te presse pas tu as tout ton temps.

Salut à tous,

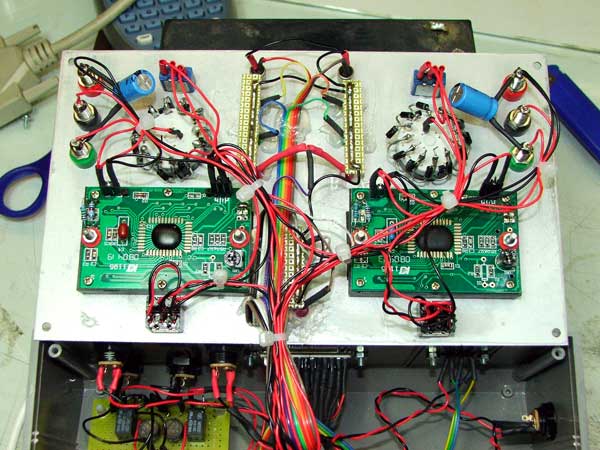

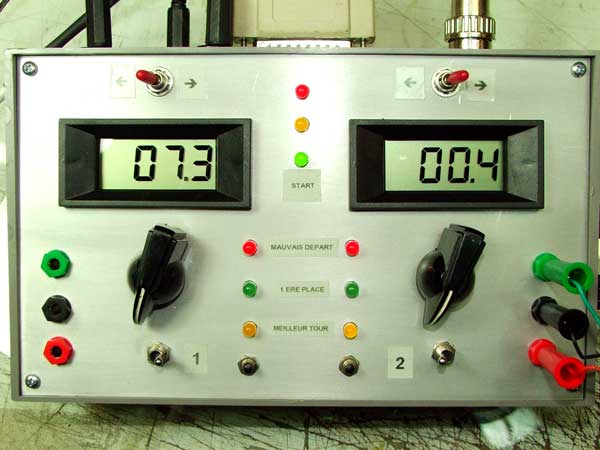

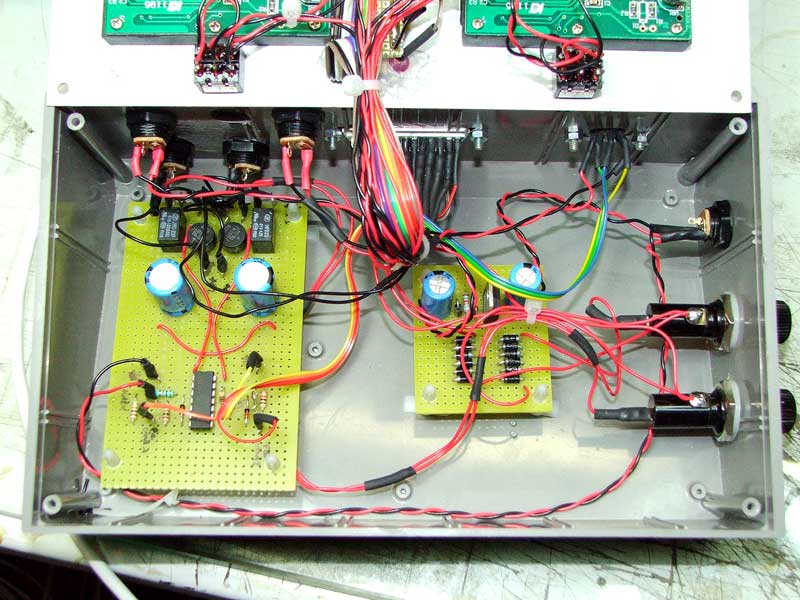

Pour fêter le retour de Med, voici le câblage terminé du boitier pour Franck inspiré de ses/leurs plans.
Je dis leurs puisque Franck voulait utiliser les alims Scalexctrics en lieu et place d'alime régulées. Cela m'a posé des problèmes d'ailleurs.
Je n'ai pas retrouvé le message original avec les plans originaux, Franck si tu peux donner le lien.

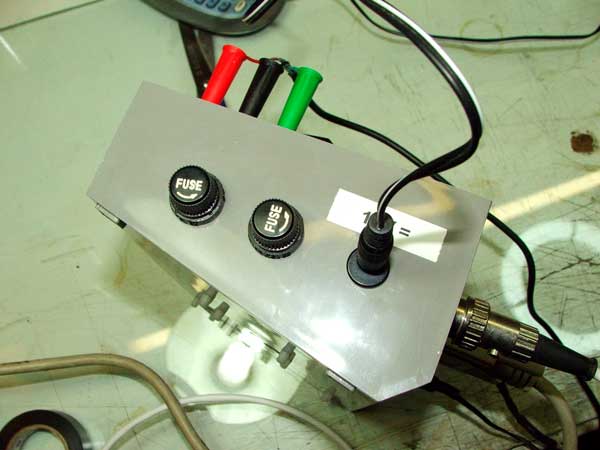

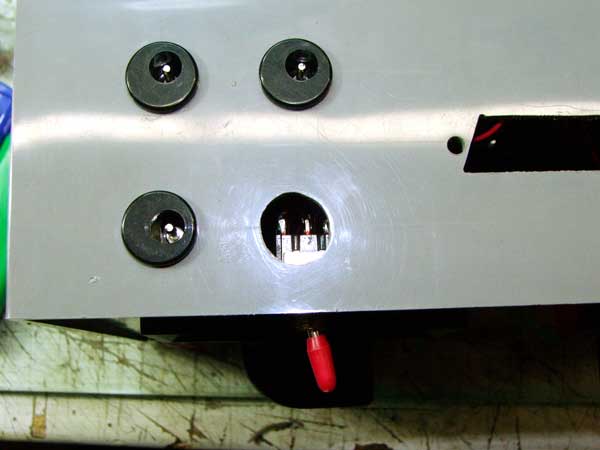

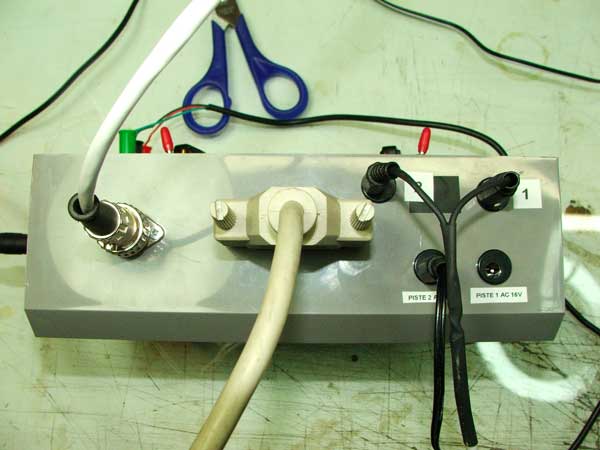

Les plus attentifs auront remarqué une bizarrerie sur la face arrière.

Bin oui, quand on est C.. On l'est définitivement...

Pour ceux qui voudraient faire la même chose, il y a quelques galères à éviter, surtout avec les voltmètres de tableau et les alims Scalex, ils ne s'aiment pas ceux là...

Et oui il est pour moi.

La vache phil c'est impressionnant.
J'aurais jamais pu faire ça tout seul
Alors pour les infos c'est Là

Merci med et tous les autres pour les schéma.

Et un grand merci à toi Phil.

Les deux cachotier ceux là

C'est mortel ça Franck !!!!!

MEUUUUUUU, je veux ça moi !!!!!

Bravo !!!!!

Petit récapitulatif ICI

Salut Matt,

Je pense m'en faire un. Mais il est hors de question de recommencer à câbler tout ce bazar, trop long.
Je vais faire un circuit imprimé pour minimiser le travail. Je pense faire le boitier un peu plus grand pour pouvoir câbler en grosse section avec des grosses prises genre XLR. Je pense aussi faire un boitier pour chaque pilote. De cette manière on ne serait pas obligé d'être devant le boitier à deux. Peut-être le même genre de boîtier que ce que Franck à utilisé, mais un pour chaque pilote.

Franck je pensais te donner le boîtier Samedi. Mais il y a un truc qui ne va pas. Les leds que tu as acheté ne sont pas bonnes. Certaines éclairent bien, d'autres presque pas. C'est pas terrible, avec du soleil on ne voit rien. J'ai modifié les résistances pour rattraper le coup, mais c'est pareil et j'ai peur de faire souffrir le port LPT.

Ce que je te propose c'est de faire un petit interface avec un 2803 comme je l'avais déjà dit, cela coûte 1,2 euros. De cette manière on protège le port et on peut adapter le courant pour les leds. De plus n'importe quel PC sera compatible puisque ce n'est plus le port du PC qui alimente les leds mais le 2803.
Je pense aller acheter le CI Samedi et bricoler ça ce Week-end.

J'ai un autre problème, mais c'est sûrement une bêtise dans le soft. Lorsque que je test la led orange des feux de départ par le menu hardware, elle s'allume. Donc pas de problème de câblage. Lorsque je lance une course, les leds rouges et vertes s'allument bien, pas l'orange. Je les ai pourtant bien déclarées dans la config et elles sont bien enabled sur la bonne pin, 3 en l'occurence, j'ai mis la rouge en 2 et la verte en 4. Sûrement une bêtise quelque part?!

J'ai oublié de préciser Matt (ou d'autres) que si tu/vous en veux/voulez un une fois que le CI sera gravé, c'est tout à fait possible. Je pourrai en graver plusieurs.
