Réalisation d'une poignée sans Fil 2.4Ghz + Controleur

alors là .............!!!
je dit respect...................!!

une télécommande à " CHAT "................. j'en rêve depuis trois ans...........pour pouvoir mettre mon matou préféré en mode pause de temps en temps..................!!!!

MIAOUUUUUUUUUU.........!! mais oui je t'aime minette......!!! mais parfois ................!!! :(

bon plus sérieusement.......un sacré boulot et pour moi qui suis totalement étranger à ce monde de l'électronique une incroyable réalisation...........
il ne te reste plus qu'à fabriquer des modules grand public et commercialiser tout cela, pour nous autres néophites...................

et hop une entreprise de plus de créer en France, on va le garder notre triple "A" les amis, je vous le dit....!
et tout cela grâce au slot, un jouet d'enfant pour des adultes passionnés............!!

merci qui ????
............

Super !

As tu eu mon MP ?

On a tout le matos ici pour monter des cartes CMS (petit four à refusion, fer à air chaud, etc...) donc si tu as besoin d'aide pour les montages, pas de soucis. Je peux te faire des trucs, ou tu même passer ici faire ce que tu veux (on est sur Lyon). Si tu veux de l'aide pour le design je fait des cartes PIC très régulièrement ici avec plus ou moins tout ce dont tu pourrais avoir besoin (alims, SPI, etc... mais en 16 bits), mais si tu maîtrises ça de te côté aussi, c'est comme tu veux...

@berteen

M'en parle pas de ce chat... Heureusement que ce n'ai pas le miens si non je l'aurais déjà pucé pour le mettre sur off
Mais si je le fait la proprio vas me fusilier

@chalumeau

Non pas de MP... J'ai vérifier le dossier spam au cas ou mais non rien

Si non je suis équipé pour faire les PCB simple et double faces c'est gentil pour la proposition.
J'ai ce qui faut pour débuguer aussi scope, géné, sonde, multi, alim labo etc etc.

Pour le desing j'utilise mon logiciel préféré KICAD (un bon petit logiciel grenoblois ultra puissant) avec saisie de schéma, association emprunte composant, routeur, visu 3D, éditeur GERBER.
Déjà 15ans de loyaux services!
Téléchargeable gratuitement sur le site de l'IUT joseph fourrier Grenoble

Je n'utilise pas de four pour les CMS tout à la main avec une panne cuillère et du FLUX (le flux c'est le secret pour les CMS)

Je ne sais pas si je peux poser des liens vers d'autre fofo pour te montrer quelques réalisations perso...

Bon ben de toute façon mon MP c'était le message précédent.... Je pense que tu peux mettre de liens sans souci sur le forum... et puis si ça gène, les modos interviendront...

Quelques photos de différentes réalisations:

Whoua whoua whoua,

Alors que répondre à tout cela,

Par le début! Effectivement l'idée n'est pas de moi mais après une certaine discutions au téléphone, Tu m'as dis et je cite "Tu devrais plus te pencher sur la télécommande que les alimentations".

Ensuite sur ce poste je ne présente que et uniquement que ma solution avec microcontroleur.
De plus je n'ai pas la prétention d'avoir "THE SOLUTION DU CHEF" pour cette idée.

Mais puisque tu me casse les deux genoux en 8 lignes de texte. Je peux très bien moi aussi démolir en quelques ligne la seconde solution.

Ayant quand même un certain respect je me retiendrais de dévoiler cette seconde solution qui est complétement différente et peux être mieux dans sa réalisation. Je ne juge pas.

A la réponse " Belle piste..................... " je n'ai jamais dis que j'en été l'auteur de sa réalisation cf quelques poste plus haut.

Encore une fois je ne juge pas ta solution à base de contrôleur tout fait, cela est moins couteux soit très bien.

J'ai choisis la plaque de développement pour ton idée de poignée pour la simple et bonne raison qui est la suivante:

J'ai trouvée l'idée très bonne et je voulais voir si je pouvais réaliser quelque chose qui fonctionne.

J'ai réussis à faire quelque chose qui est fonctionnel, je ne voie pas pourquoi je ne pourrais pas le partager sans en prendre plein la tronche!

Euh...... C'est pas non plus la peine de se mettre sur la gueule pour ça hein.....

Le système propose par snow38 a l'avantage d'être super simple dans sa réalisation, et donc de pouvoir réaliser un système sans fil super rapidement.

Après c'est sur que toutes le poignées de slot sont sur le format parma, mais ce sera peut être une réflexion a avoir plus tard s'il veut proposer son système a d'autres sloteurs.... Le projet devient pour le coups vachement plus lourd, c'est pas plus mal que ça vienne dans un second temps uniquement...

La solution microchip me plait justement parce qu'ils ont pas mal de matos utilisable pour monter un système RF, ce qui peut permettre d'avancer aussi loin qu'on veut par la suite......

Sinon pour djauss, je ne fabriques pas de carte moi même, on les fait sous traiter sur toutes dimensions.... Sur le proto pour te donner une idée notre fournisseur prend 100 euros du dm2 pour 4 couches, 30 euros pour du 2 couches.... Sur 10 pièces c,est déjà pas mal dégressif, mais je ne connais pas les prix exacts....

Je crois qu'il y a là trois idées pour rouler sans fil.

Le développement de snowboarder me passionne et je suis impressioné par la rapidité avec laquelle il fait évoluer le sujet.

Visiblement Djausse, tu as aussi travaillé sur le sujet du sans fil, avec une autre solution à base de composants existants. Tu peux l'exposer en détail dans un autre post, ce sera je n'en doute pas passionnant également.

Enfin au sujet du sans fil, il y a pas mal de temps que Carrera le propose, et L'australien de Scorpius a exposé le développement de poignées sans fil depuis plusieures années, donc pour la primeur de l'idée...

Je viens de m'apercevoir que du ménage a été fait sur ce topic.

Afin d'éviter toute polémique,j'ai repris l'introduction de celui-ci afin de rendre à chacun ce qui lui est dû.

@ SilverSloter et afin qu'il n'y ai pas de mal entendu,

je voulais juste dire que je n'ai jamais prétendu être le premier à avoir eu l'idée du système sans fil, loin de moi cette pensée. Voulant supprimer les fils, j'ai juste expliqué que, pour faire simple et rouler rapidement j'ai eu l'idée d'utiliser des poignées existante (on en avait déjà 3 pour nos modèles réduits) et ceci pour mon circuit sans j'amais dire que j'étais le premier à avoir conçu ce type de materiel. Le développement et la mise en oeuvre ont été très rapidement fait par mon cousin Jacky ingénieur de métier et surtout fantastiquement astucieux.

N'étant pas à nos premiers montages, il nous était facile et plus rapide d'en concevoir un qui nous convienne plutôt que d'en acheter un existant, n'ayant en plus pas connaissance de l'existence de ce type de produit pour n'en avoir vu en vente les magasins spécialisés (Carrera ne nous intéressant pas en terme de coût et de performances).

Comme le précise sowboarder, son système et le notre n'on rien en commun, snowboarder à juste utilisé notre piste pour faire des essais.

Respectueusement, Georges-Alain

Pendant que les "pros de l'électronique" s'expliquent... le vulgus sloteur (moi, en l'occurrence) reste bouche bée devant LES réalisations...

Juste envie que le système devienne, d'une manière ou d'une autre, accessible aux utilisateurs lambda (sus-cités : les "vulgus sloteurs )

Chapeau à tous, en tous les cas. C'est beau !

Bonjour à tous,

Voici la seconde version du soft et de l’électronique pour la poignée.

J'ai été obligé de changer de microcontrôleur car le 18F4520 n'avais pas assez de ressources matérielles disponible.

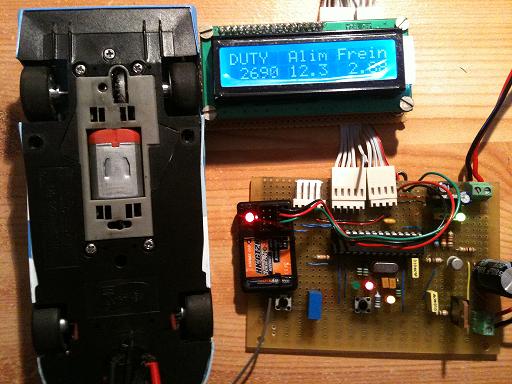

D’où la réalisation d'une seconde platine sur plaques d'essais:

les modifs:

Visualisation de la tension de piste

Réglage de la puissance des freins

Le réglage du freins n'est pas très pratique car il s'effectue à l'aide d'un potentiomètre multitour.
Celui que j'avais en stock compte 22Tour pour passer de 0 à 100%.

Ce petit problème seras corrigé par un potentiomètre de 5 tour.

Je vous prépare une petite vidéo du fonctionnement.

Voici la vidéo:

Je commence avec les freins ultra violent puis je les diminues jusqu’à ne plus en avoir du tout.

Bonjour

@snowboarder38

Donnes-tu d'autres infos ailleurs que dans cette discussion ?
Je voudrais connaitre les détails de l'électronique que tu utilises.
D'après les photos, tu as récréé le module de réception de la radiocommande.
Tu dis avoir changé de microcontrolleur, lequel utilises tu ?

C'est une super idée d'utiliser une radiocommande du commerce.

Cordialement,
Chavenay

Essais de la dernière Version sur ma piste
