Ravitaillement essence (Refuel) par coupure de piste sous UR30

Salut a tous, j'ai realiser une detection par coupures de piste afin de mettre un peu de piment dans la coursse.

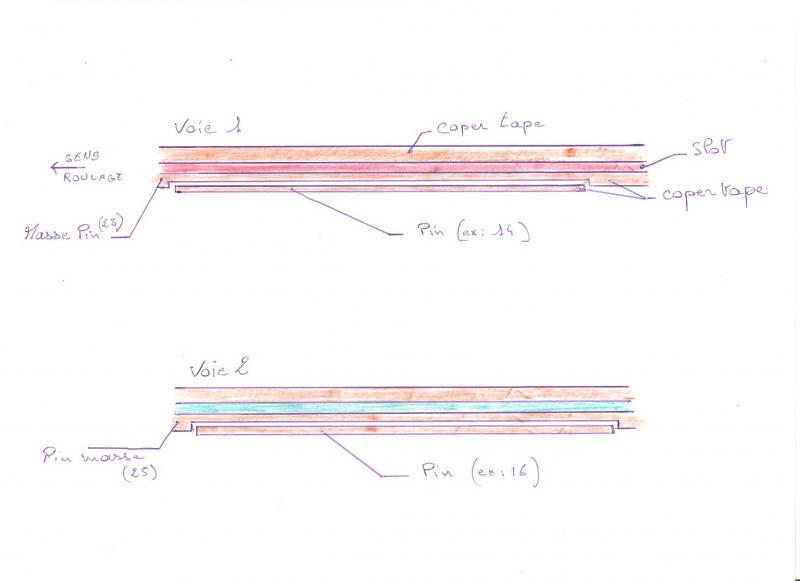

J'ai fait un schema pour expliquer la procedure au cas ou ca interresserai quelqu'un.

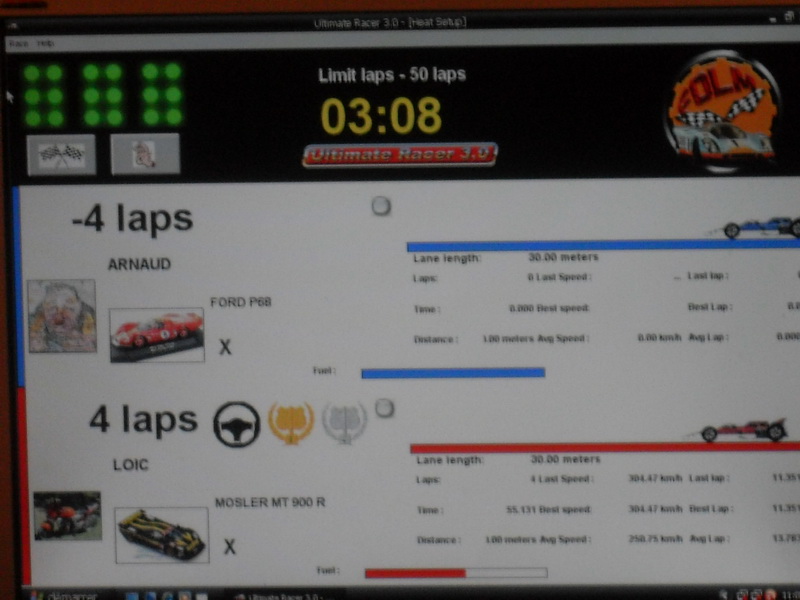

Cela fonctionne pour ma part avec UR30. La photo qui suit montre la jauge bleu intacte et la rouge entamée:

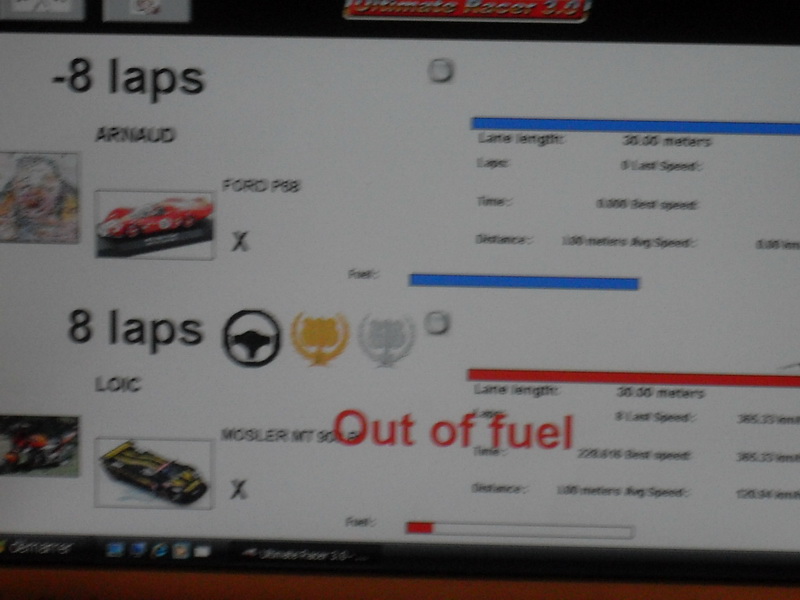

Sur cette photo on voit aparaitre la reserve avec l'inscription de celle ci ("out of fuel"qui clignote)qui vous previent qu'il faut absolument ravitailler:

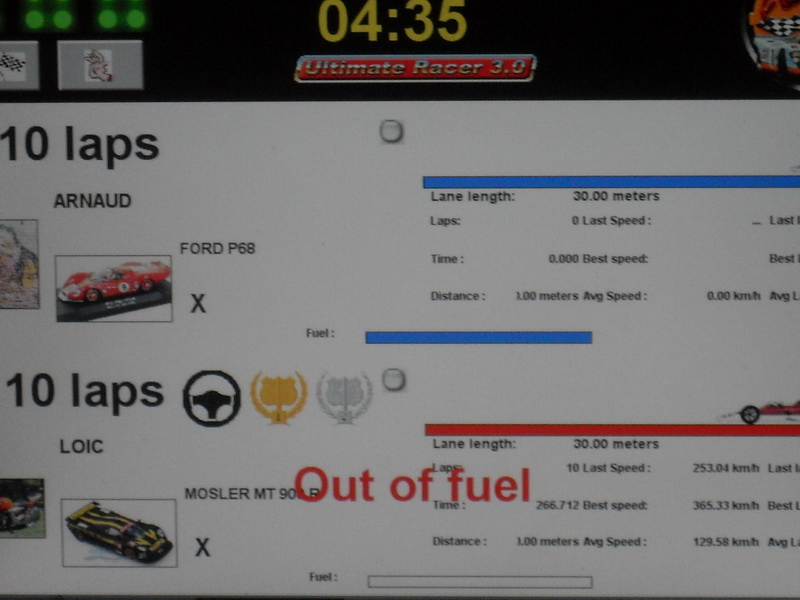

Sur cette derniere photo on apercois la jauge rouge completement vide (l'inscription est fixe):

Je precise que l'on est pas obliger d'attendre la reserve pour refaire le plein.

woodslot30 a écrit :

Salut a tous, j'ai realiser une detection par coupures de piste afin de mettre un peu de piment dans la coursse.
J'ai fait un schema pour expliquer la procedure au cas ou ca interresserai quelqu'un.

Cela fonctionne pour ma part avec UR30. La photo qui suit montre la jauge bleu intacte et la rouge entamée:

Sur cette photo on voit aparaitre la reserve avec l'inscription de celle ci ("out of fuel"qui clignote)qui vous previent qu'il faut absolument ravitailler:

Sur cette derniere photo on apercois la jauge rouge completement vide (l'inscription est fixe):

Je precise que l'on est pas obliger d'attendre la reserve pour refaire le plein.

Excellant ton système woodslot30 bravo

Le fait que la coupure ne soit que sur un coper tape, évite que le courant de l'alimentation pour voiture arrive au PC, ou faut il mettre une résistance pour le protéger?

Comme pour la detection du chrono/compte tours il te faut mettre un resistance sur chaque PIN (sauf la masse).

pinaise pas con du tout ca !!!
Bravo

nous avons fait un systeme de pit mais avec une entrée et une sortie... si l entrée reste "on" plus de 2 sec pclc considere qu il faut refuel.

faudrait que je regarde ca sous pclc voir si ca peut le faire

C'est pas con du tout!!!!
Et le prix, pas de concurrence possible!!!

Moi qui me cassais la tete pour trover quel type de cellule photoelectrique prendre; le choix est fait c'est copper tape a la methode woodslot30!!!!

Encore bravo et merci tu m'as sans le vouloir sorti d'emm.......

Peut tu expliquer ton shema :
Tu as quand même une coupure de piste ,ou l'alimentation est directement branché sur la masse du lpt1 ?
Tu as mis quoi comme valeur de resistance ?
As tu une poignée electronique ?
Merçi

Peut tu expliquer ton shema :
Tu as quand même une coupure de piste ,ou l'alimentation est directement branché sur la masse du lpt1 ?
Tu as mis quoi comme valeur de resistance ?
As tu une poignée electronique ?
Merçi

Salut, l'alim de la piste est raccorder normalement sauf sur la petite bande ou il n'y a que le pin (ex 14ou 16); le pin 25 (masse LPT1) est pris directement sur la masse de la piste (Gauche = moins sur la piste). J'ai proteger mes pin 14,16 par des resistances de 150 homs mais cela peut varier d'un ordi a un autre. Je n'ai pour le moment raccorder que des parmas HO , je vais faire un essai avec la parma electronique et je te tiendrais au courant de l'essai.

Salut pour repondre a Stan2410, Oui ça marche avec la poignée electronique.
A+
