Race of Champions

Mon idée est de reproduire la "race of champions" version slot;

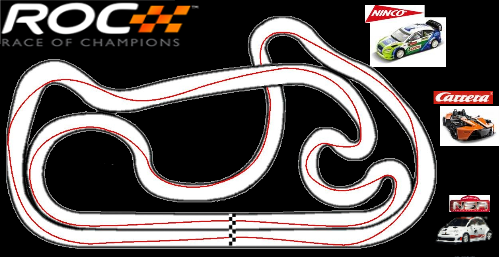

Voila la piste qui n'est pas le tracé definitif... Peut-être faite en bois aussi.

Mon problème est au niveau du chrono.
Les voitures partent chacunes sur une piste et doivent boucler 2 tours pour pouvoir faire l'ensemble du tracé; (voir le schema)
Il faut donc un système indépendent pour chaques voitures.
Franchement je suis un peu limité dans ce domaine, si quelqu'un a une idée...

En utilisant un systeme digital ça doit marcher
En tout cas bonne idée.

FX a écrit :

Mon idée est de reproduire la "race of champions" version slot
Mon problème est au niveau du chrono.
Les voitures partent chacunes sur une piste et doivent boucler 2 tours pour pouvoir faire l'ensemble du tracé; (voir le schema)
Il faut donc un système indépendent pour chaques voitures.
Franchement je suis un peu limité dans ce domaine, si quelqu'un a une idée...

J'aime le tracer et pas de problème si tu respect les voie.
Tu fait partir les deux voitures, sur les files rouge et verte central cote a cote, en placent la détection a cette endroit elles ne seront a nouveau détecter qu'a leur arriver.
Mais les voie sont elles rigoureusement égale.
Les voitures ne font pas deux tours, elles suivent, leur voie et boucle un tour.
sauf si tu le fait en mono voie bois et la c'est moi qui se goure
Mais j'ai vue un truc comme ça, deux voiture qui roulait sur la même file sans être digital, avec les polarité inversé (!)
YouTube voire du coté BLST mais pour la détection pas d'idée dans ce cas.

J'avais en fait pas beaucoup reflechis au problème et je pense qu'avec un DS 200 ça peut le faire.
Pour la longeur des deux pistes j'y travaille.
Merci en tout cas.

je rejoins scolaticien

vu que tes autos font un tour (deux puisque ca fais deux boucles) mais ne passe sur la detection qu'une fois donc si tu place une detection sur la voie interieur rouge par exemple et une detection sur la voir verte les deux sur la ligne de départ ton probleme est reglé car seul une voiture passe sur la detection....

donc tu n 'as pas besoin de detection speciale ur30 ou pclc avec une coupure suffira.

Pour ce qui est du bois : vu que les autos ne sont jamais ensemble dans la meme section tu peux serré l espace entre deux voies au strict mini (~1cm) et tu fais pareil pour les detections qu au dessus. le fait de mettre les voies proches l une de autre te reduit l espace necessaire à la construction de ta course des champions

Sinon tu fais une seul voie, comme en vrai, et tu mets une diode dans tes voitures. Le 1er au cul de l'autre a gagné !
Quand j'aurais les sous pour, j'ai un projet dessiné par David "BLST" qui patiente sagement.

J'ai aussi un projet pour David mais comme je suis pas millionnaire ça reste un projet...

c'est bête que ce ne soit qu'un projet parceque le bois sans blst, c'est pas si cher !!!

@+

david

salut je remonte le topic pour le systeme de détection.

je comprends pas comment sur une seul est meme voie (même en digital) le compteur peut reconnaitre le premier passage comme obsolete.
je m explique :
la voiture A part sur la voie de droite la B sur la gauche.
Nous avons donc deux point distinct de départ sur une seule voie.

Lorsque la voiture B passera sur le point de départ de A (et inversement) comment la powerbase fait pour savoir que c'est pas la fin du tour de B ???

Merci

Salut à tous,

Je viens de voir une réalisation de David (Sillage Racing) et j'en profite pour relancer les pros de la détection et du chrono:

Je cite Armsterisme pour l'explication du problème:

"je comprends pas comment sur une seul est meme voie (même en digital) le compteur peut reconnaitre le premier passage comme obsolete.
je m explique :
la voiture A part sur la voie de droite la B sur la gauche.
Nous avons donc deux point distinct de départ sur une seule voie.

Lorsque la voiture B passera sur le point de départ de A (et inversement) comment la powerbase fait pour savoir que c'est pas la fin du tour de B ???"

La solution voudrait que le système de détection ne se déclanche qu'un tour sur deux.

Merci d'avance.

Salut !

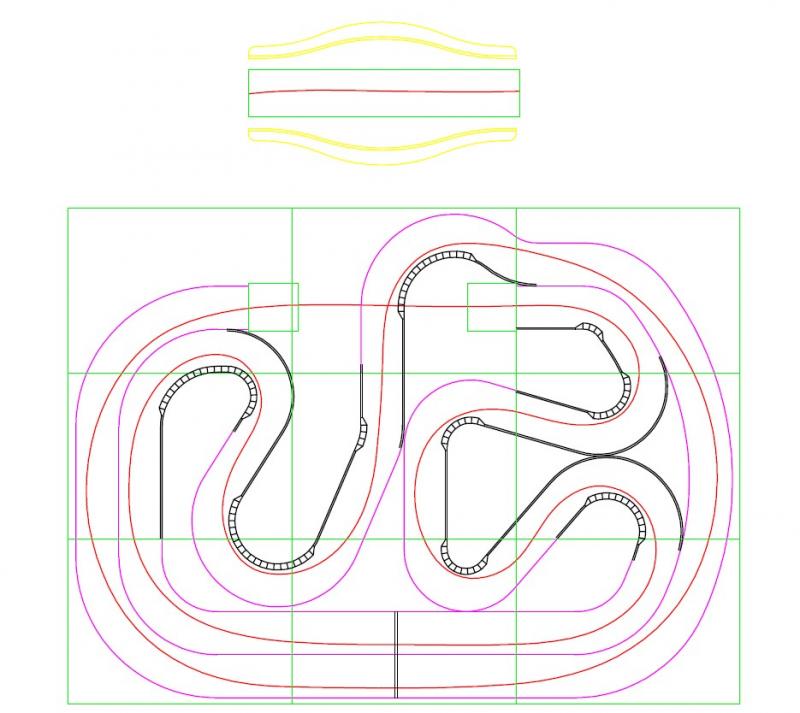

Tiens, ce schéma, je le connais bien

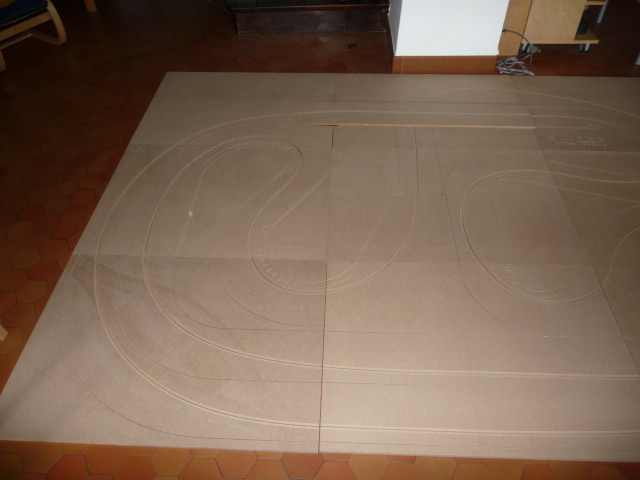

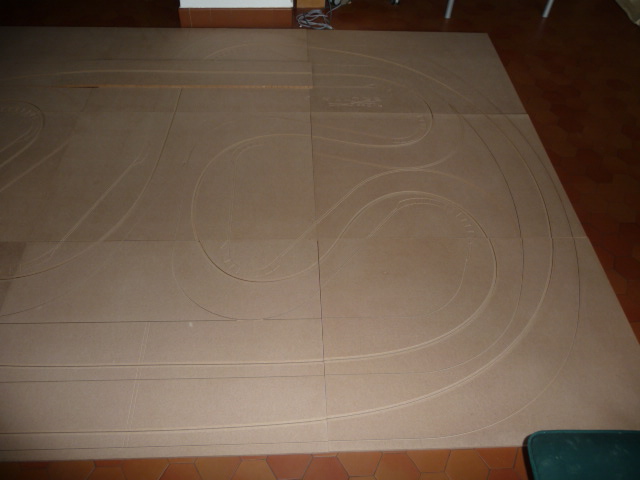

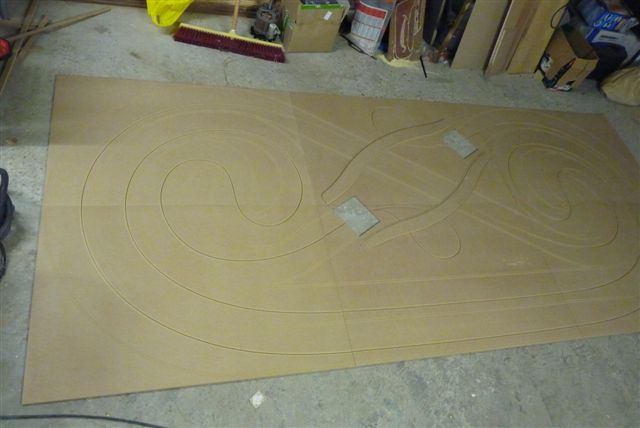

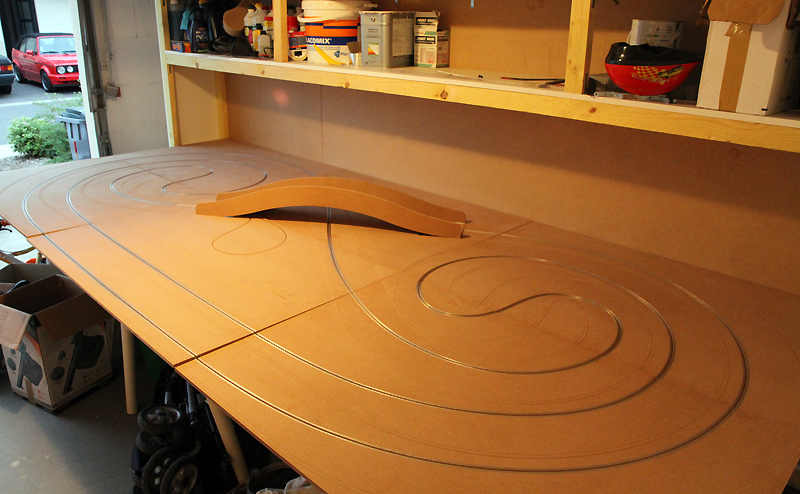

Allez, en photos :

Merci beaucoup pour le boulot David, c'est très propre et très précis !

Concernant la piste, je vais l'équiper d'une base NDigital raccordée à Pc Lap Counter.

Pour le comptage, un nombre de tours pairs, une limitation de temps au tours minimum pour ne déclencher qu'un comptage pour le tour complet et normalement, c'est bon.

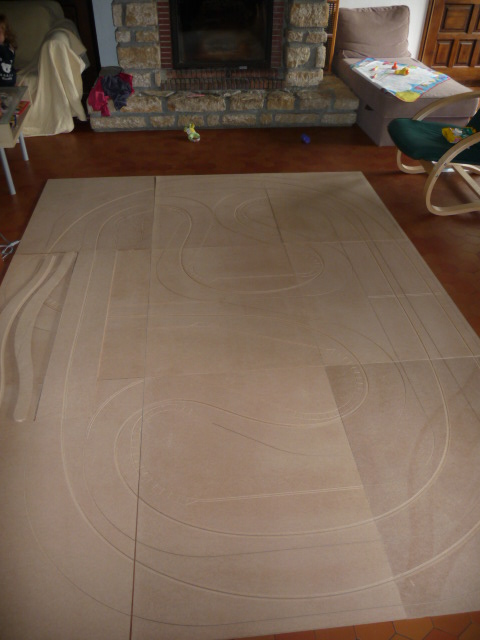

Salut Helori belle piste salut David,

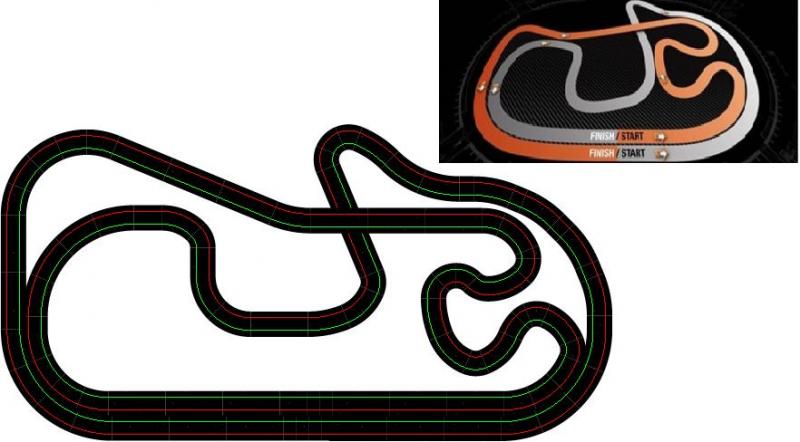

moi aussi je connais bien ce tracé !

http://folm.xooit.com/t7868-La-course-de-champions.htm

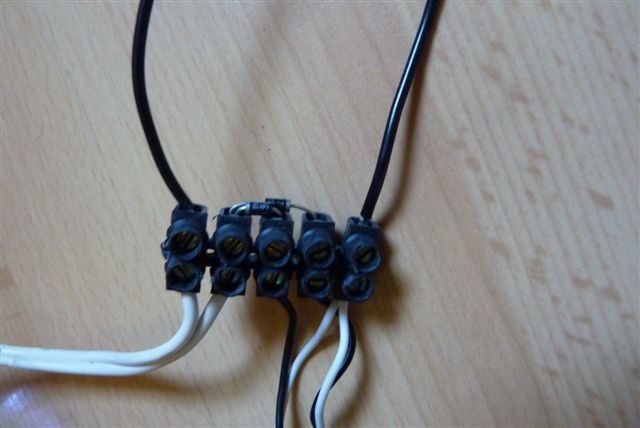

Moi ce sera un système "Z", à diodes, pour jouer à deux, ou en analogique classique pour rouler seul.
Le chrono sera un DS racing (avec activation de la fonction temps mini au tour pour contourner le problème de la double détection)
La suite des travaux au retour des vacances dans 15 jours !

Très sympas, vos tracés "ROC"
Ca m'intéresserait d'avoir des précisions sur la surface et le développé de chacun d'entre eux

Sinon, pour une utilisation avec des diodes comme l'envisage JM, il doit être possible de faire 2 détections par coupure, chacune dédiée à une auto ; qu'en pensent les spécialistes de la chose

fred a écrit :

Très sympas, vos tracés "ROC"
Ca m'intéresserait d'avoir des précisions sur la surface et le développé de chacun d'entre eux

Sinon, pour une utilisation avec des diodes comme l'envisage JM, il doit être possible de faire 2 détections par coupure, chacune dédiée à une auto ; qu'en pensent les spécialistes de la chose

Il me semble que sur le site de AC2Car ce point est traité là : http://ac2car.org/?page_id=6

En bas de la page : Pdf à télécharger....

Salut et merci les gars,

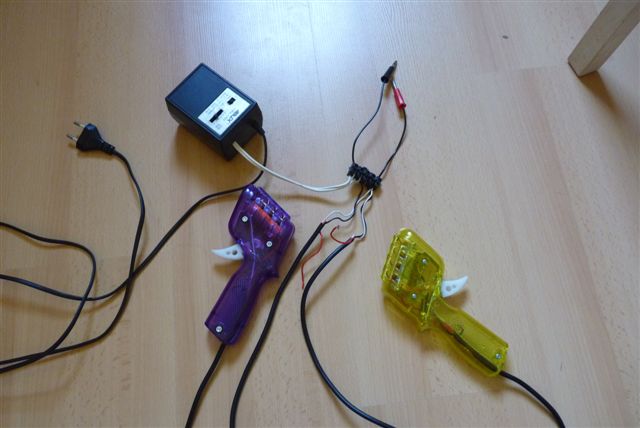

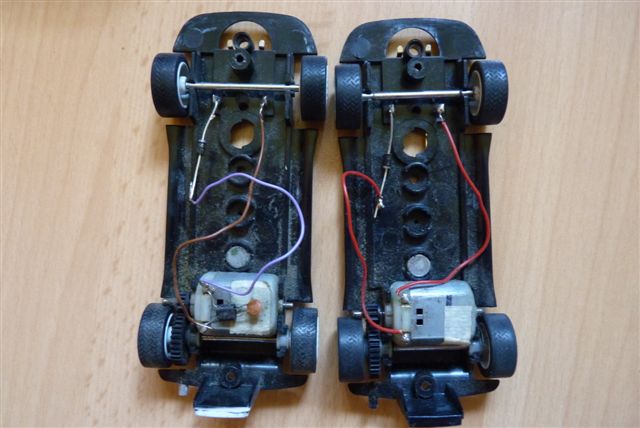

j'ai ça sous le coude pour l'AC2CAR :

l'alimentation sort de l'alternatif bien sûr

@+

david

blst a écrit :

l'alimentation sort de l'alternatif bien sûr

Et c'est ce qui est le plus dur à trouver. Pas commun des alim avec de l'AC en basse tension

Les transfos de trains ( pas les modeles basiques !) ont une sortie "accessoires" en 15-18 volts alternatif .

Citation :

Il me semble que sur le site de AC2Car ce point est traité là : http://ac2car.org/?page_id=6

En bas de la page : Pdf à télécharger....

fred a écrit :

Citation :Il me semble que sur le site de AC2Car ce point est traité là : http://ac2car.org/?page_id=6

En bas de la page : Pdf à télécharger....
Bien vu, Marc ... mais si un jour j'ai besoin de comprendre ce schéma, je ferai appel à toi, parce que là ...
Sinon, en repensant à ce système AC2Car où les pilotes décident du changement de voie, je me disais que combiné au système BLST ça pourrait être encore mieux :
- le poursuivant doit être suffisamment prêt du poursuivi pour déboiter, sinon il reste sur la voie "normale"
- le poursuivi reste sur la voie normale
- pas de possibilité de provoquer "par inadvertance" le changement de voie de son adversaire

Celui la ! à vouloir toujours tout comprendre ! ! Soude et pis voilà !! Bon le schéma si j'ai a peu pret bien compris est prévu pour une deux voies AC2.... il suffirait juste de "couper en deux" pour un monovoie (sauf la partie alim commune !!)....

Fred c'est ptet un petit truc que l'on pourrait faire tous ensemble.... un petit circuit dans ce genre en bois en AC2 ; on en avait parlé..... pourquoi pas.....

hoslotfrance a écrit :

Les transfos de trains ( pas les modeles basiques !) ont une sortie "accessoires" en 15-18 volts alternatif .

Et bien je n'y avais même pas pensé
Bravo françois
