Date du message : mercredi 26 décembre 2007 à 23h46

Bonjour,

Je souhaite transformer ma poignée NSR en y mettant une prise XLR.

Mon problème est de savoir:

1) Si la prise que je dois monter au bout de la poignée est MALE ou FEMMELLE?

2) Quel est le shéma de montage?

Merci à celui qui saura me répondre le plus clairement possible.

Que le Slot soit avec toi et ta poignée ne te lache pas!!!!!

Retour en haut de page Atteindre le bas de la page

Message

bartwasa
Visiteur

Date du message : jeudi 27 décembre 2007 à 06h29

pour la prise c'est la male que tu mets au bout de ta poignée pour le shema je te le trouve

l'homme a la défonçeuse

Retour en haut de page Atteindre le bas de la page

Message

Eurock
Jedï d'honneur

Voir plus

Date du message : jeudi 27 décembre 2007 à 10h16

bartwasa a écrit :
pour la prise c'est la male que tu mets au bout de ta poignée pour le shema je te le trouve

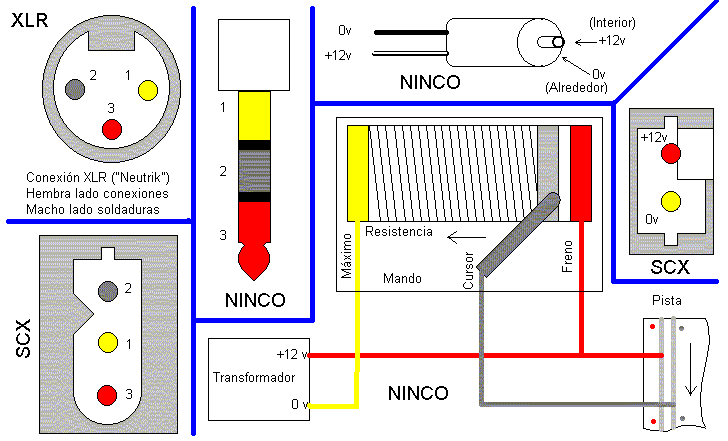

Voila Bart, c'est tout chaud......

Tu auras toutes les correspondances....

A+

Eurock
Bourgogne Sud
Ex fabriquant de copeaux
BLST addict [smiley23204]

Retour en haut de page Atteindre le bas de la page

Message

MisterT
Bargeots

Voir plus

Date du message : jeudi 27 décembre 2007 à 11h55

Merci bart,

a demain pour l'arssouille

Que le Slot soit avec toi et ta poignée ne te lache pas!!!!!

Retour en haut de page Atteindre le bas de la page

Message

zen33
Lord of the ring

Voir plus

Date du message : jeudi 27 décembre 2007 à 18h09

..Eurock

le dessin de câblage de la batterie de la poignée et de la piste n’est pas bon , le plus batterie va toujours au maxi de le résistance , le moins va a la piste tresse de gauche et le retour curseur a la tresse de droite

Sa c’est le montage dit "homologuer" qui permet de brancher une poignée électronique sans problème autrement la voiture est a fond en permanence

Ci-joint le lien vers l’ancien site de la fédération de slot Racing, et à la rubrique :

il y a le montage la

ancien site FFSR

Le problème et que se type de branchement a tendance a se généraliser et le jours ou on monte une poignée électronique on ne comprend pas (style poignée slot it)

A vous de voir maintenant

Comme dit notre poète Teubar copain quand même

Retour en haut de page Atteindre le bas de la page

Message

coyote33
Visiteur

Date du message : jeudi 27 décembre 2007 à 19h36

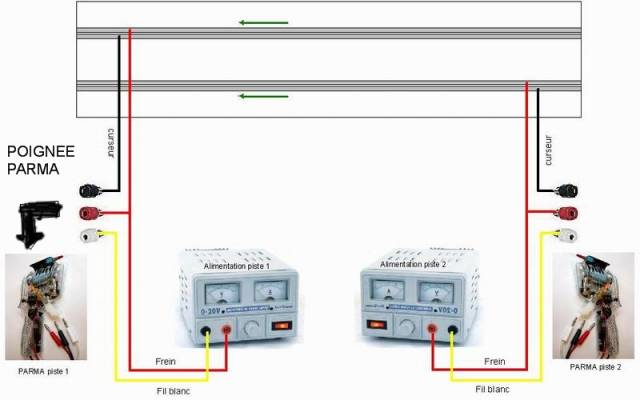

moi j'utilise ce schema-ci, j'aime bien quand c'est simple, sinon je comprends rien

et pour le xlr je fais ca : ( il y a des numero sur les prises xlr)
1 - noir
2-blanc
3-rouge

coyote33

www.montepala.new.fr

Retour en haut de page Atteindre le bas de la page

Message

zen33
Lord of the ring

Voir plus

Date du message : jeudi 27 décembre 2007 à 23h01

coyote33 a écrit :
moi j'utilise ce schema-ci, j'aime bien quand c'est simple, sinon je comprends rien


et pour le xlr je fais ca : ( il y a des numero sur les prises xlr)
1 - noir
2-blanc
3-rouge

..Coyote

T’on schéma et simple mais il est faux (tu la pris sur le site de Med ) le même problème que celui de Eurock le plus et le moins sont inverser

Le plus fil blanc direct résistance

Le fil noir retour de gâchette direct piste

Le fil rouge moins direct piste et frein

Tous sa pour une poignée Parma

Le plus alim borne rouge sur le fil de la poignée blanc

Le moins alim borne noir direct piste

Sa c’est le bon câblage mais vous nette pas obliger de me croire

Bonne fête de fin d’année Christophe

Retour en haut de page Atteindre le bas de la page

Message

MisterT
Bargeots

Voir plus

Date du message : vendredi 28 décembre 2007 à 14h38

Merci

pour la simplicité c'est le genre de chose que je comprend,

cela me conient .

Que le Slot soit avec toi et ta poignée ne te lache pas!!!!!
