Petite question d'électronique.

Alors comme vous le savez j'ai en projet de faire un boitier tout en un pour ma future piste fixe et oui après négo ave mme elle m'y autorise.
Donc voilà comme j'aimerais avoir une gestion des faux départs et une gestion de l'alim par le pc ainsi u'une coupure de l'alim (voir post dans bricolage /boitier tout en un), je souhaite utiliser mes alims scalex de 16V AC et les passer en DC avec un redresseur ainsi j'aurais 16VDc stabilisé. Bon le problème est que je n'y connait rien en eletronique alors j'arrive pas à trouver les ref d'un redresseur et son prix.
Donc si vous pouvez m'aider sur ce point ce serait génial.
En plus je viens de démonter mon boitier alim scalex et je voudrais savoir si quelqu'un sait où il s'y trouve et si je peux le réutiliser sur mon futur boitier sachant que chaque slot sera alimenté par un bloc séparé.

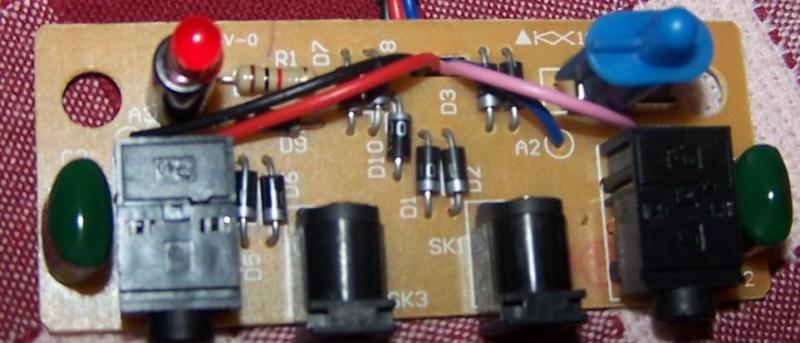

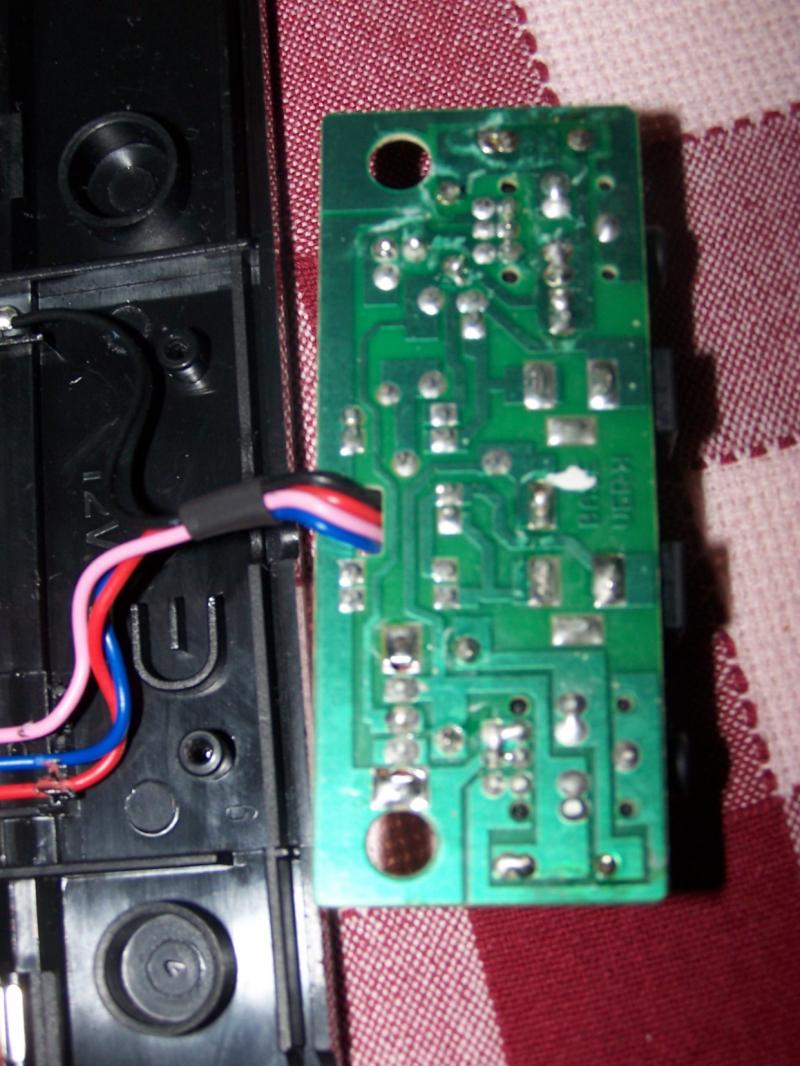

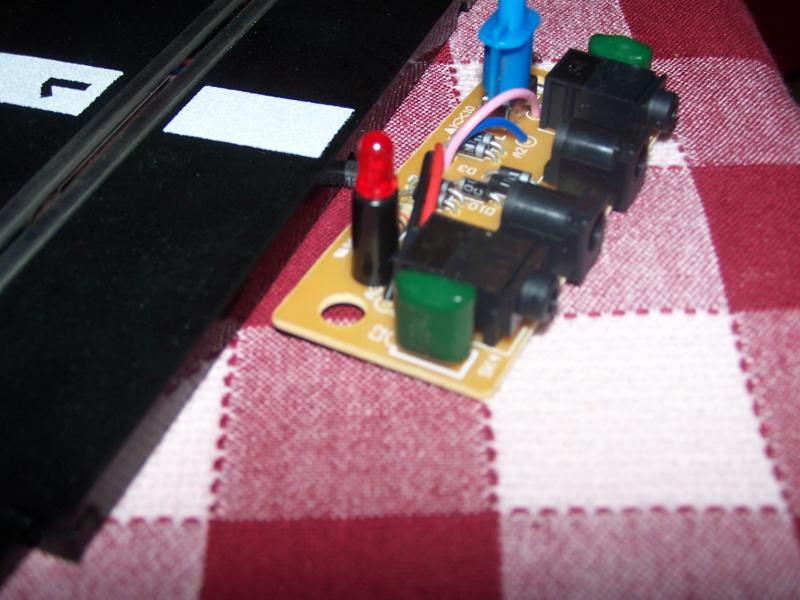

voilà les photos :
Est ce que ce sont ces truc vert????

Merci

au catalogue conrad tu as cette référence qui me parait être suffisante
pour se que tu veux faire
ref : 501433-62 0.70 € pièce environ
si tu as deux base scalex normalement tu peux séparer electriquement tes
piste sans trop de bidouilles il faut obligatoirement deux transfo et pour une
piste non fixe cela me semble le meilleur compromis. Tes truc vert je crois que c'est
des condensateurs a moins que ce soit des aliens faut voir

Je confirme, les "trucs verts" sont des condensateurs ou capacités céramiques non polarisés...
73 QRO et bon slot à tous !

bonsoir

euhhh les deux "bonbons verts" sont bien des condensateurs et ils servent a lisser la tension redressée, celle-ci est redressée par des diodes (d1,d2, etc;) il faut pour un bon "redressage" 4 diodes et un condansateurs, voila j'espere vous avoir aider un pitit peu

Bonsoir kangle,

Dans la base scalex, la partie redresseur est composée de 4 diodes montées en pont. Schématiquement celà donne ça :

Je ne sais pas si les diodes sont des 1N4007, j'arrive pas à voir sur tes photos...

Après le redresseur, c'est pas mal de filtrer le courant avec un condensateur (les trucs verts). Eventuellement on peut utiliser un régulateur de tension fixe ou variable, et des condensateurs de lissage.

- en fixe :

Condensateurs de gauche à droite : chimique 1000microF/25V, classique 100nF et chimique 47microF/25V.
Regulateur : 7815 pour une sortie en 15V.
La resistance et la led sont optionnels...

-en variable :

Pascal.

note: j'espère que ce n'est pas trop du russe, j'ai essayé d'être clair...

Les gars , (j'ai pas un mauvais niveau scolaire ) mais d'où vous sortez toutes ces connaissances techniques

Ben moi j'ai été poursuivi par les études, alors

non plus sérieusement, j'ai une formation technique et surtout il y a google......

Pascal.

Ok donc si j'ai bien compris au cul de mon alim je met un pont redresseur que ma fourni babe et un condo pour réguler tout ça j'ai bon???
Heu le condo après le + ou le - je le mets???????

Bonjour kangle,

presque... le condensateur ne sert pas à réguler mais à filtrer...
Après, soit tu prends un condensateur classique et là tu te moques du sens (il n'y en a pô), soit tu prends un chimique et tu branches le plus sur le + et le moins sur le - du redresseur (c'est imprimé sur le redresseur)...

Pascal.

Je dirai même qu'aprés le pont de diode le courant alternatif d'entrée est transformé en courant monoalternance et que le condensateur le filtre pour le transformer alors en courant continu...

http://books.google.fr/books?id=L9DjGRI5GTUC&pg=PA207&lpg=PA207&dq=courant+mono+alternace&source=web&ots=cVF0nlY4nY&sig=Zoe9nQqIkXrpU448wgCCy8i7hl4&hl=fr&sa=X&oi=book_result&resnum=1&ct=result#PPA209,M1

73 QRO et bon slot à tous !

Bon moi je suis larguer ... je vais m'allonger

Vous me donner mal au crâne

Matt, je te rassure à ce niveau c'est encore simple.
HI HI HI =
73 QRO et bon slot à tous !

Bon je vais passer pour un mauvais coucheur ,
mais même après le condensateur de filtrage ce type d'alimentation (redresseur + condensateur) reste en mono-alternance. La tension de sortie ondule toujours....

Rien de grave, puisqu' apparemment c'est ce qui est utilisé dans la base scalex.

Pascal.
