Panneau d'affichage Reims

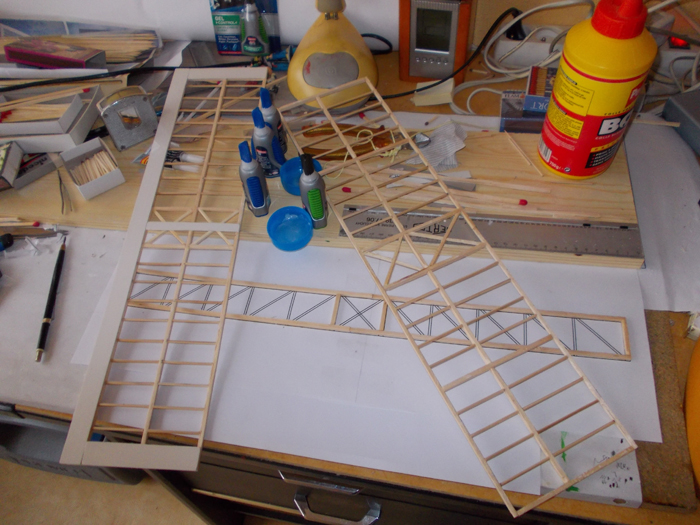

ça commence un peu à me "gonfler" toute ces allumettes !!

j'admire François Pignon !!

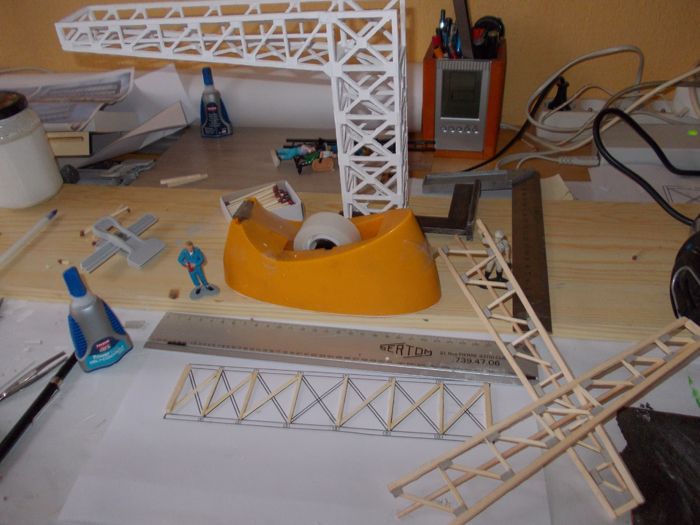

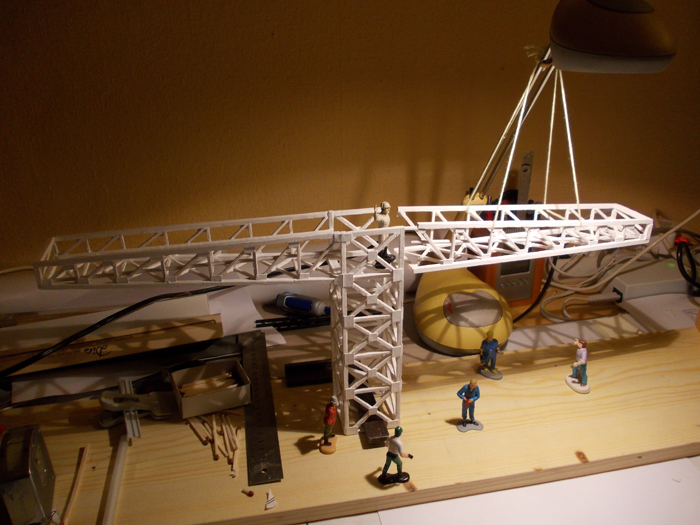

vivement que je termine le portique droit, après, j'attaque la partie supérieure...AH! M.... ! encore des allumettes et pics à brochettes !!!

Au passage, merci à Sh1v3r qui fait la déco. sur les bandeaux, des sponsors et tableau de classement

Sergio

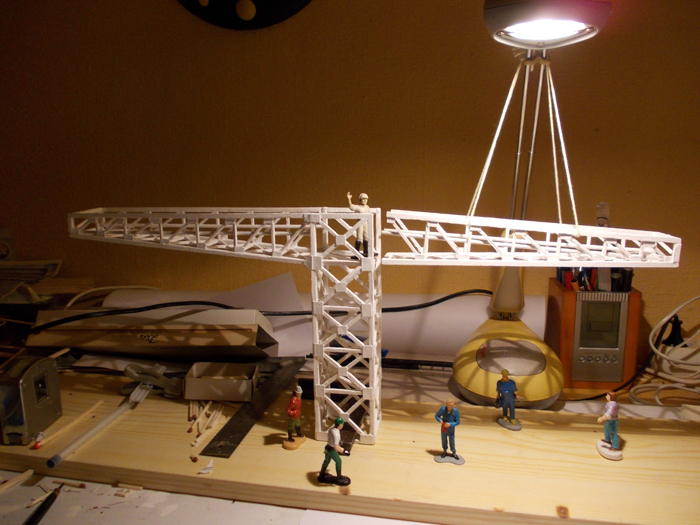

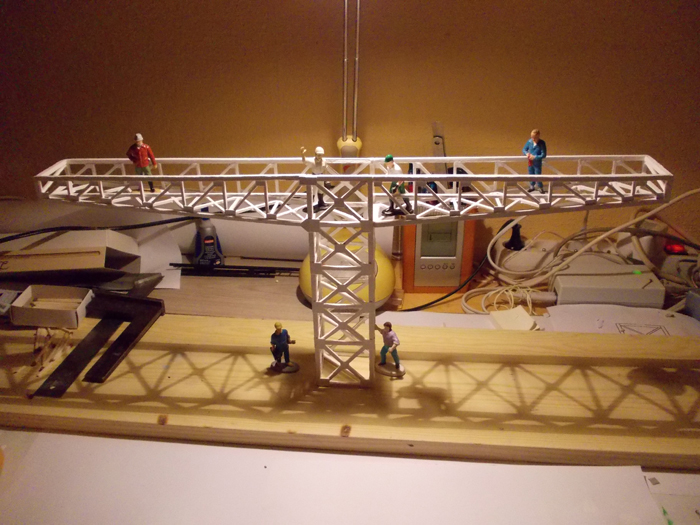

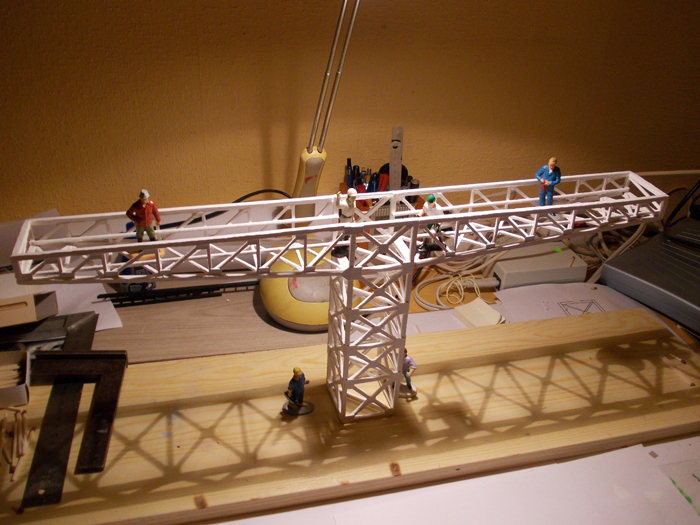

Les monteurs ont fait des heures sups ce soir pour mettre en place le portique droit ! Heureusement que la grue de 30T était toujours là !

Et voilà, tout est en place !!!

Sergio

Salut à toutes et à tous .

Beau travail Sergio .

Pour compléter les plans du superbe panneau d'affichage de Sergio, voici le design à l'échelle 1 .

Tout d'abord, le fichier d'aide à l'échelle 1 pour le positionnement :

Le lien: http://frederic.chantoin.free.fr/Perso/Slot/Portique_Circuit_de_Gueux/Aide_au_Positionnement.jpg

Ainsi que deux versions du fichier Revetement_portique et planche_num_voiture. Une version avec les logos et texte sur le Revetement_portique et une version avec les textes et les logos intégré à la planche_num_voiture.

Le portique étant trop grand pour du A4 et du A3. Il faudra peut-être utiliser un traceur.

Planche du portique intégrant les logos et le texte (Echelle 1/1):

Le lien: http://frederic.chantoin.free.fr/Perso/Slot/Portique_Circuit_de_Gueux/Revetement_Portique_v1.jpg

Planche des numéros de voiture sans les textes et logos du portique (A4, Echelle 1/1):

Le lien: http://frederic.chantoin.free.fr/Perso/Slot/Portique_Circuit_de_Gueux/planche_num_voiture_impression_v1.jpg

Sinon, si vous souhaitez imprimer les logos et textes à part pour les découper ensuite comme pour des décalcomanies, vous pouvez utiliser ces fichiers là:

Planche des numéros de voiture intégrant les textes et logos du portique (A4, Echelle 1/1):

Le lien: http://frederic.chantoin.free.fr/Perso/Slot/Portique_Circuit_de_Gueux/planche_num_voiture_impression_v2.jpg

Voici le portique vierge au cas ou vous souhaitez avoir les traits de coupe ou lui affecter une autre couleur que le blanc ;-) (Echelle 1/1):

Le lien: http://frederic.chantoin.free.fr/Perso/Slot/Portique_Circuit_de_Gueux/Revetement_Portique_v2.jpg

Voici les liens pour les autres planches:

Planche contenant les chiffres du nombre de tour pour le classement, des positions des voitures et pour le record du tour, du temps et de la distance (les grands représentent les km et les petits, les mètres) (A4, Echelle 1/1):

Le lien: http://frederic.chantoin.free.fr/Perso/Slot/Portique_Circuit_de_Gueux/planche_Chiffres_Heure_Position_Temps_Distance.jpg

Planche contenant les lettres du nom du pilote pour le record du tour (les grandes sont à utiliser pour les 3 première lettres du nom du pilote et les petits avec le point, la première lettre du prénom). Pour cette planche, on ne distinguait pas comment c'était écrit, donc je me suis inspirer des grands prix de F1 actuels ;-) (A4, Echelle 1/1):

Le lien: http://frederic.chantoin.free.fr/Perso/Slot/Portique_Circuit_de_Gueux/planche_Lettre_Pilote.jpg

Voilà, amusez-vous bien

IMPEC Sh1v3r !!!

Bon, j'en suis pas encore là à faire la déco. mais ça me file un sacré coup de main pour la suite !!

Encore merci d'avoir consacré de ton temps pour me faire ces polices pour ce panneau d'affichage!

Sergio

Impec, du beau travail de vous deux.

.

Impressionnant... J'ai hâte de le voir fini et en situation !

Gelan a écrit :

Impressionnant... J'ai hâte de le voir fini et en situation !

Moi aussi !!

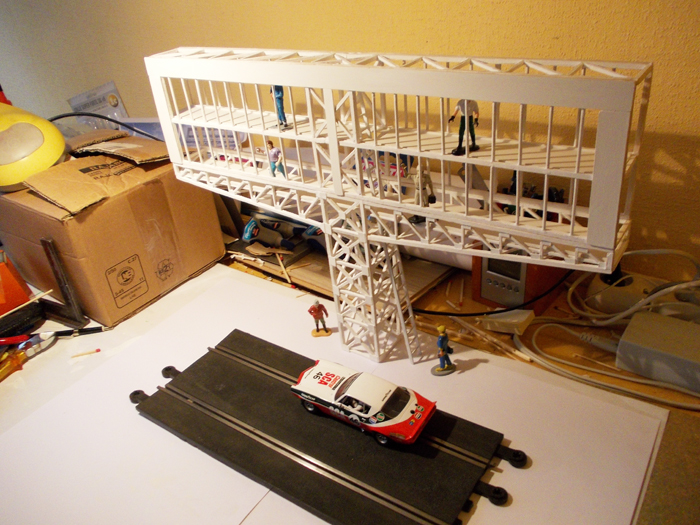

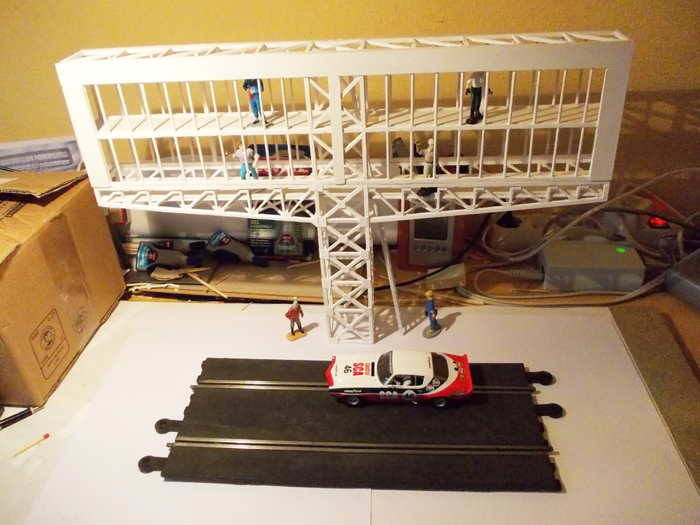

Présentation de la façade...

Sergio

quel boulot

Énorme

Attention au vent !!!

Magnifique.

.

ROULAPLA a écrit :

Attention au vent !!! Magnifique.

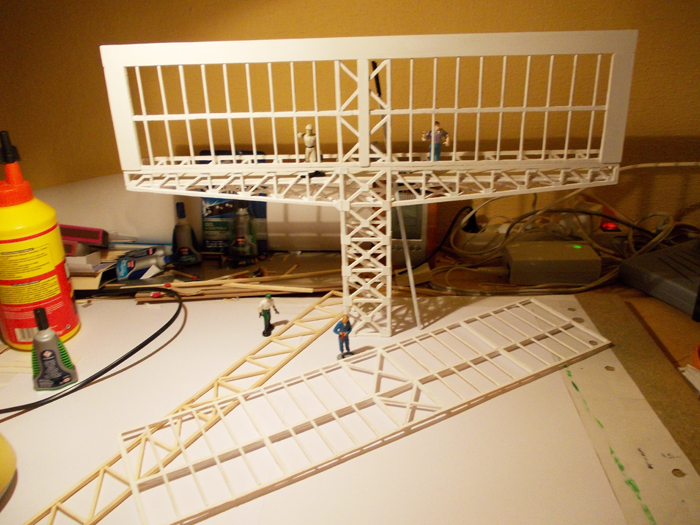

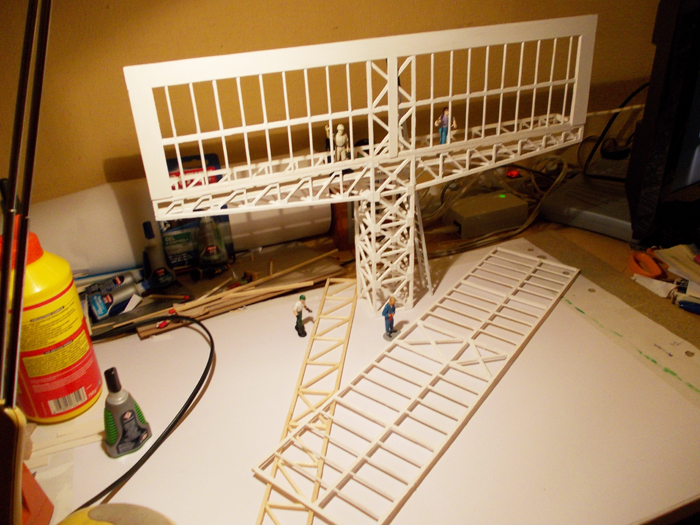

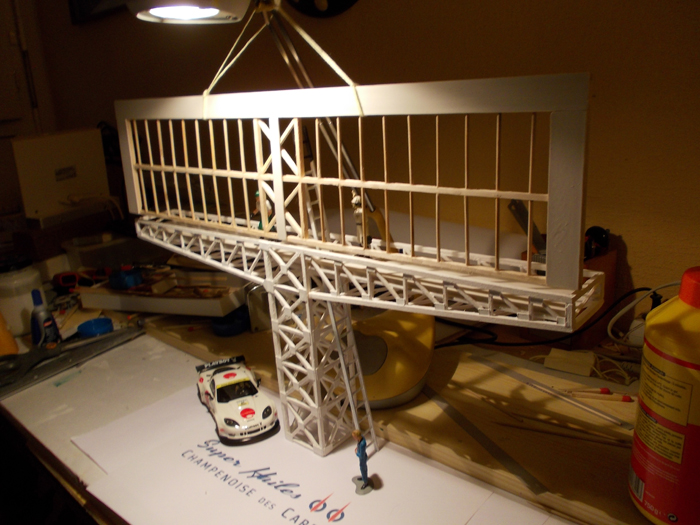

Une maquette "bouffeuse" de colle !!! les 2 façades sont terminées, maintenant la partie supérieure !!

Sergio

courage !!tu tiens le bon bout !!!

vroumm a écrit :

courage !!tu tiens le bon bout !!!

Merki !! (c'est chiant la peinture )

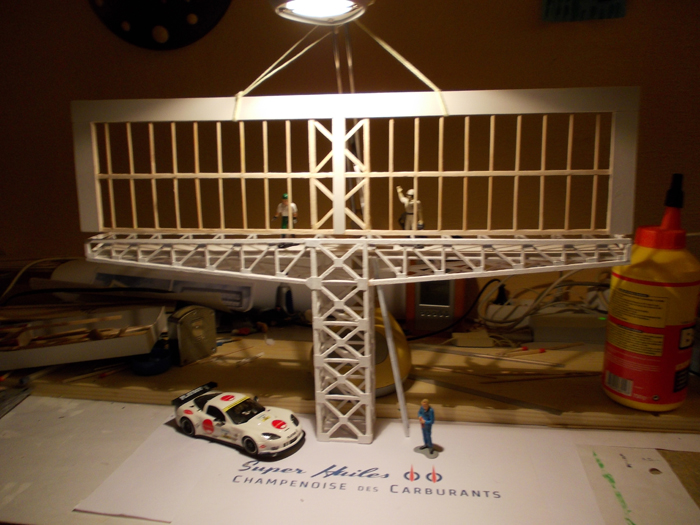

mise en place de la façade avant...

Sergio

Ce truc est d'une complexité formidable, mais quelle allure ça a !

ça commence à prendre tournure !

Sergio

C' est le moins que l' on puisse dire...

.

ROULAPLA a écrit :

C' est le moins que l' on puisse dire....

Bon, j'suis étonné que la tour reste debout malgré tous les éléments que j'ai fait séparé, mais bien sûr, il ne faut pas souffler dessus !! c'est pour ça que j'ai cogité un socle, mais je le voudrais démontable, déjà pour une question de transport pour avoir tout le panneau d'affichage à plat, mais je butte sur le système de fixation que je voudrais qu'il s'intègre car je ne veux pas de vis.
si vous avez une idée, je suis preneur ! :oui: :oui:

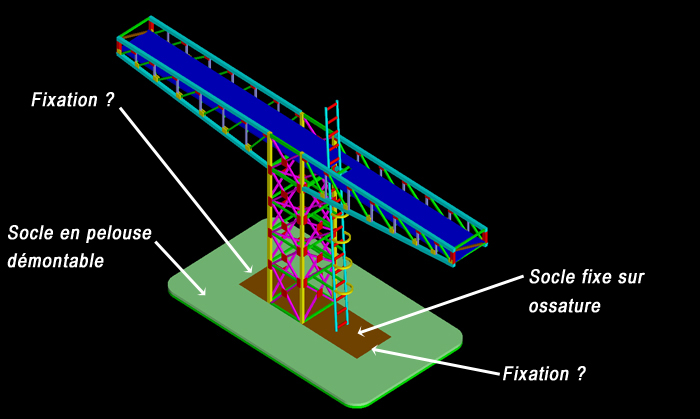

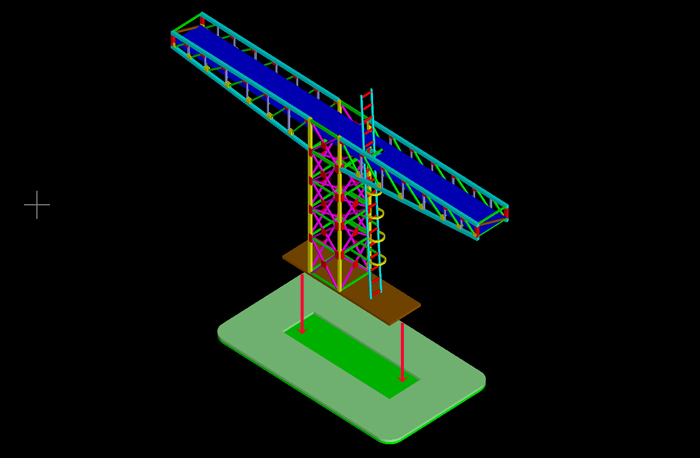

je vous montre l'essai en 3D.....

Sergio

Je voudrais pas dire de bêtise, mais si ton "socle fixe" et ton "socle démontable" sont suffisamment ajustés, ça devrait tenir tout seul par simple emboîtement... Et pour la précision de l'ajustage, je crois qu'on peut te faire confiance...

excellent

avec fastwagon.
Sinon il y éventuellement le velcro.
Ou ajuster des boutons pressions entre les deux socles.
