Oxygen : puce qui chauffe et soudure qui saute...

Salut,
Je viens de brancher 2 puces oxygen commandées par des poignées Scalex.
Suivant les conseils de David qui m'avait fait ma piste Sillage Racing, j'ai uploadé le firmware slot-it.
Problème:
Quand je pose la voiture sur la piste la puce chauffe et fait sauter une des soudures des fils de guide ! Dingue.
La 1ère fois c'est arrivé quand j'ai posé la voiture avant d'apairer poignée et puce. La 2ème fois j'ai mieux suivi la procédure d'appairage en posant la voiture sur la piste à la fin de la procédure. Voir vidéo de David.
Mais... Après quelques tours de piste (trop content ! ) je fais une mini pause et lorsque je reprends la poignée... plus rien. La soudure avait sauté. Une deuxième fois.

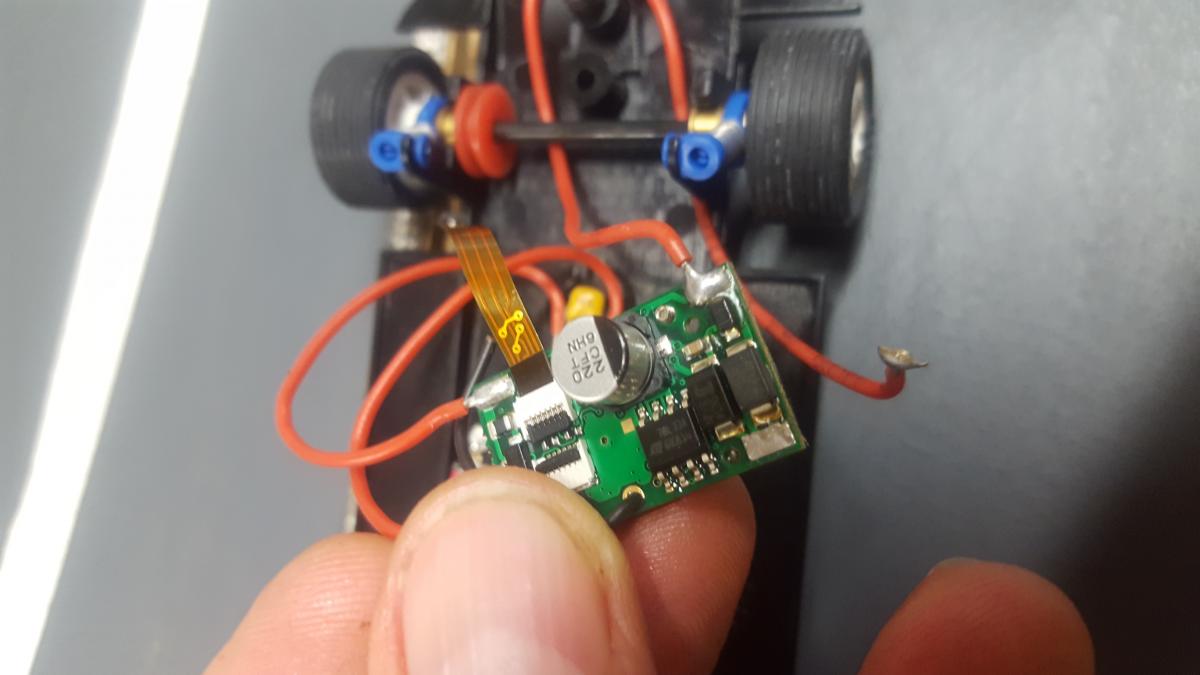

pour moi , ta soudure est mal faite quand on regarde la photo .
peut être je me trompe ?

Soudure "collée" et non "soudée", une soudure à l'étain ne "casse" pas si bien faite, là elle n'a pas accroché sur le circuit imprimé

Oui effectivement vous avez raison, mais... ces soudures sont d'origine, et pourtant elles ont sauté.

mais la question est : pourquoi la puce chauffe ?

Merci de vos réponses, je teste un nouveau branchement, mais vu que l'électricité n'est pas ma partie je vais confier ça à un pro, avant de tout cramer...

Soudure grise donc collage une soudure étain est brillante si bien faite sans doute un problème de température du fer a souder

la puce chauffe a cause de la soudure.

...ça y est ça marche

Erreur de branchement, vàlà... le boulet.
il est content Rosco avec ses deux mains gauche.

Merci à David Sillage Racing et Denis de Slotrain pour leurs conseils.

J'ai plus qu'à faire de beaux branchements définitifs. Et promis après je referais une présentation officielle de la piste.

fs 83, j'ai refais la soudure, on verra si ça se reproduit à l'usage. Merci.

Bonjour,
Désolé je ne comprends pas pourquoi mettre une puce oxygen sur une piste sillage blst ?
Normalement il n'y a pas besoin de puces ?

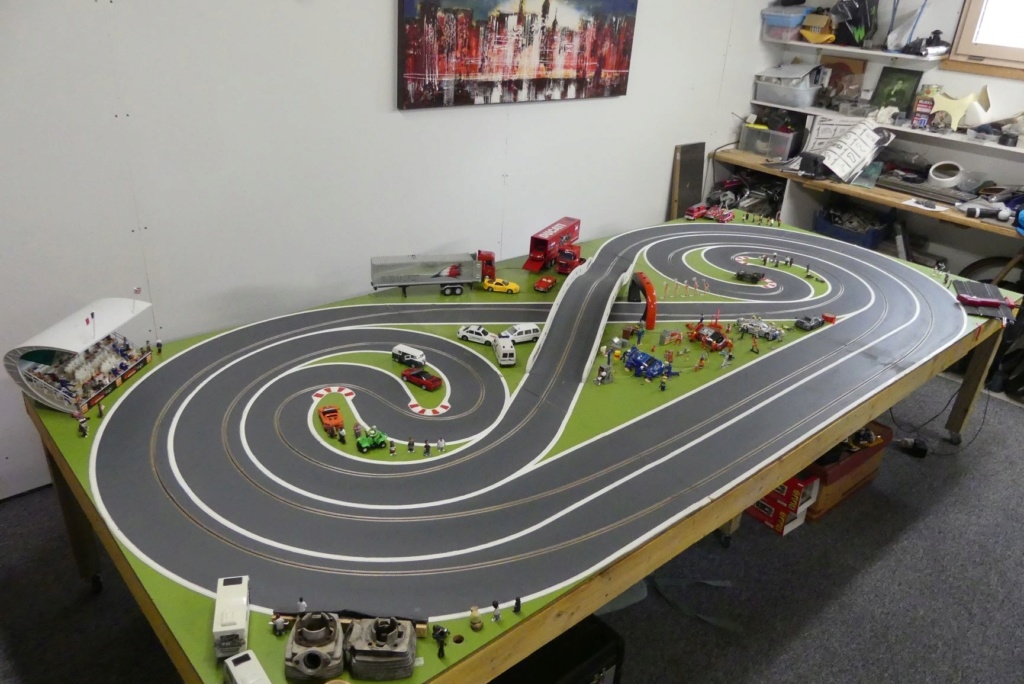

Ne sois pas désolé c'est une piste un peu particulière. Elle a 10 ans mais n'a pas fonctionné depuis très longtemps et je la remets au goût du jour.
C'est une monovoie, sur laquelle tu fais une sorte de course poursuite.
Le tracé est inspiré de la Roc 2004-2005 au stade de France.

axelfoley a écrit :

Bonjour,
Désolé je ne comprends pas pourquoi mettre une puce oxygen sur une piste sillage blst ?
Normalement il n'y a pas besoin de puces ?

Regarde bien la piste et tu t'apercevras qu'il n'y a qu'une seule voie. Donc si tu veux faire rouler 2 voitures il faut passer en digital.
Dav

Bonjour à tous,

Je me permet d'intervenir car je viens d'acheter 2 puces Slot.it pour mettre sur une piste avec un ARC Pro et j'ai le meme problème de chauffe d'une puce

J'utilise normalement des puces scalex F1 qui fonctionnent parfaitement mais elles ne tiennes pas la charge avec les camions et se mettent en sécurité.

J'ai donc commandé ces puces type C pour mettre sur des camions Fly, voila les pbs constatés...

Puce 1 :
Pas de pb de chauffe, le flash de la puce se passe sans pb car la puce est correctement reconnue par l'app nRF.
Le camion tourne sans pb sur l'une ou l'autre voie par contre il s'arrête après chaque changement de voie... la base étant bien réglée sur digital

Puce 2 :
Pas de diode visible à la mise sur la piste, l'app reconnait la puce mais sans nom (NA) et le flash est impossible.
Au bout de qlqs secondes la puce devient très chaude et j'ai tout arrête pour ne pas endommager le matériel...

Le problème vient peut etre de mon montage mais autant dire que pour l'instant je ne suis pas vraiment satisfait par le matériel Slot.it

une puce peut chauffer par le manque d'ampérage de l'alimentation et apparemment c'est ton problème avec les puces scalex.
si ton système marche avec une diode sur la piste ,la diode de la puce slot it dans être mise dans un trou sur ton châssis.

Merci pour ton retour rapide FS83.

Je pense que le problème des coupures scalex ne vient pas d'un manque d'ampérage car il s'agit d'une base ARC Pro montée avec 2 alimentations (de mémoire 4 ampères / alim) et le problème de coupure arrive aussi avec seulement le camion sur la piste. Il s'agit du moteur Fly d'origine donc j'ai du mal à croire qu'il puisse consommer autant de courant surtout que ces 2 alims arrivent a faire tourner 4 voitures simultanément sans rencontrer le même problème.

Pour les puces Slot it, j'ai utilisé un montage avec diode de changement de voie déportée et celle ci est bien orientée vers la piste.
Quand je parle de diode qui reste éteinte, je parle de la diode rouge "témoin de marche" qui se trouve sur la partie supérieure du PCB. Elle est bien visible à la mise sous tension sur la puce que j'ai pu flashée mais reste éteinte sur l'autre.

regarde si les puces sont bien paramétré en scalex

Oui sur les 2 puces la vis permettant le parametrage de l'alimentation est correcte...
