Nouveau Projet après tant d'années

Bonjour à tous,

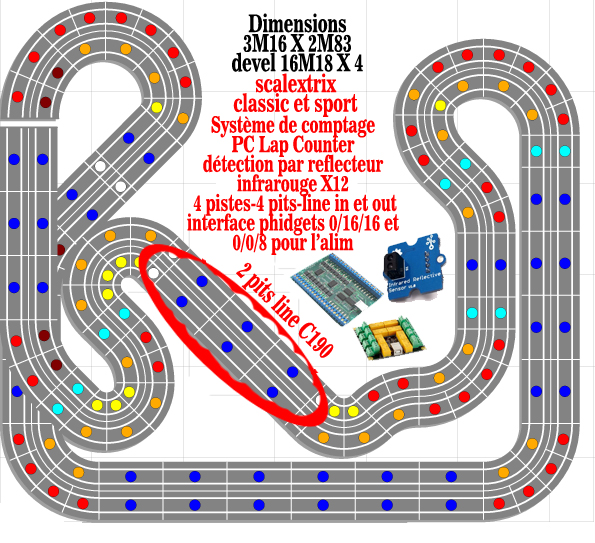

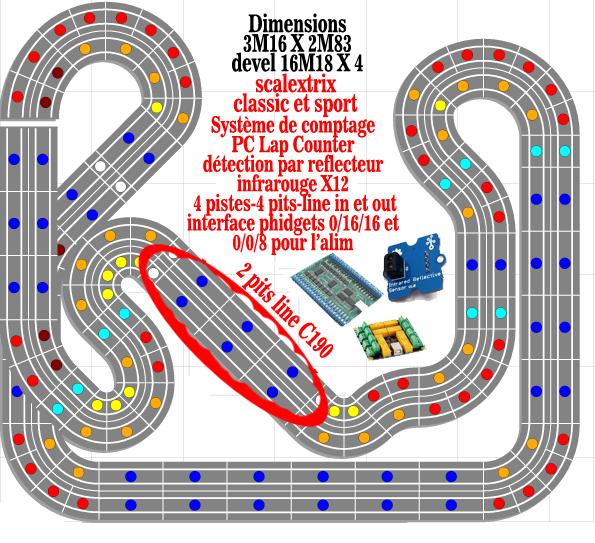

j'ai ressorti les cartons de dessous les escaliers.Et je me suis mis dans la tête de monter à nouveau un 4 pistes en Scalextrix Classic et Sport le tout en analogique.La pièce dédiée est... La cuisine d'été qui va devenir la slot room dimensions 3m35 x 2m85.je vous fais part de mon projet et serais à l'écoute de vos conseils.
Après avoir fait quelques emplettes sur le net, interface Phidgets etc. je vais commencer à mettre en œuvre ce projet. Et pour commencer les détections par réflecteurs infrarouge, ils seront 12 en totalité, 4 pour compter les tours et 8 pour les pits-line (4 in et 4 out).
je vous ferais partager l'évolution de l'avancement de la bricole.
à très vite de vous lire.
Pithon Déplumé.

Le ramassage va être chaud...

speedy a écrit :
Le ramassage va être chaud...

Salut Speedy,
c'est pour l'instant qu'une ébauche de circuit, je sais pertinemment que la place dédiée pour un 4 pistes est juste. Mais je tiens au 4 lignes, nombreux à la maison, enfants, copains d'enfants, frère et copains. je précise ils ne vivent pas tous à la maison.

au plaisir de voir tes réalisations !

beau projet ! en effet ca va etre chaud de faire tenir tout ca !!!

a suivre ....

Petit avancement sur le projet.

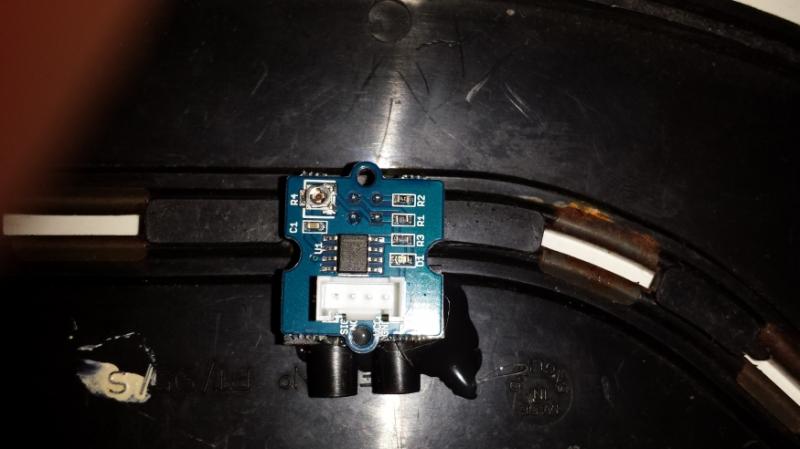

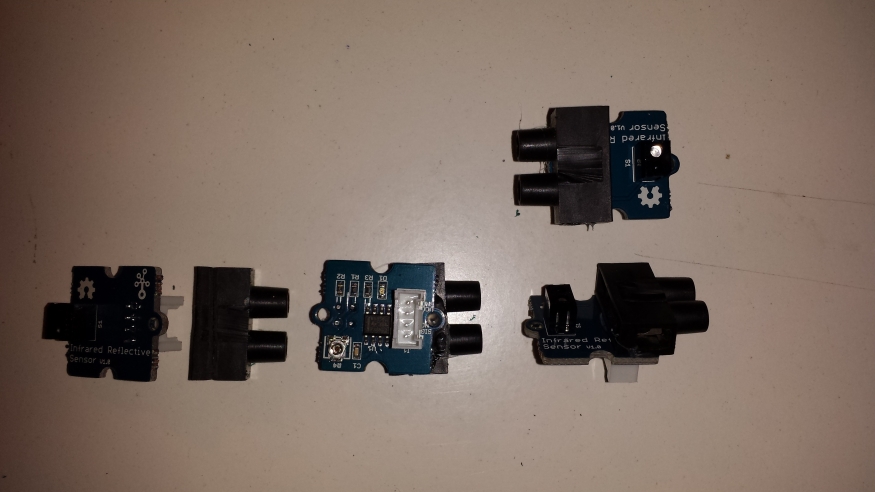

Mise en place des réflecteurs infrarouge.

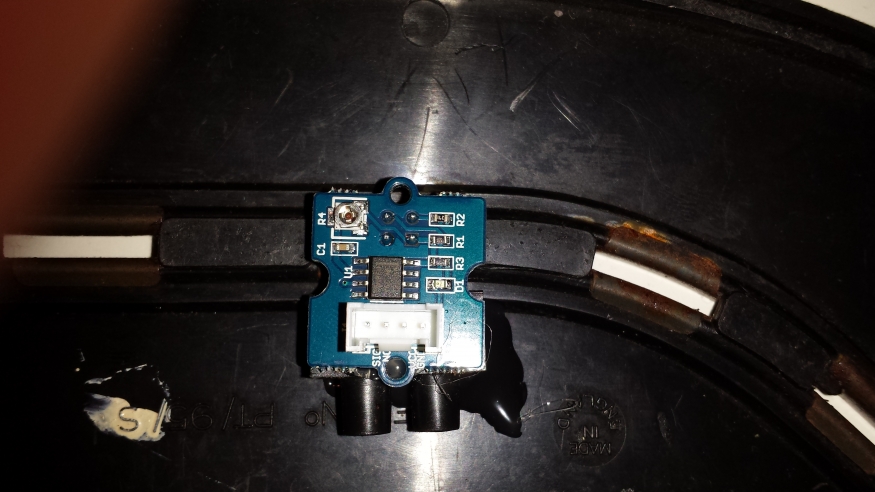

Pour récupérer le niveau du rail collage d'un dominos,puis réglage des cellules grâce à la résistance et collage des cellules sur les rails.
Prochaine étape,automatiser les aiguillages des pits-line (C190) avec des mini électro-aimants pilotés avec des boutons poussoir.

pithondeplume a écrit :
Prochaine étape,automatiser les aiguillages des pits-line (C190) avec des mini électro-aimants pilotés avec des boutons poussoir.

Beau projet...
j'avais fait cette modif il y a qq années pour un projet en utilisant des aiguillages de train. C'était une solution peu couteuse et simple à adapter aux pit-lane.
Je suis curieux de voir comment tu vas procéder...

Salut à tous,

Bon j'ai attaqué les pits-line pour l'électrification des aiguillages. voici les différentes phases de l'opération.Pour cela j'ai opté pour des mini électro-aimants.

Les rail au départ.

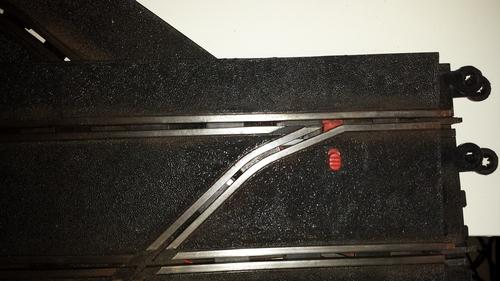

Recto

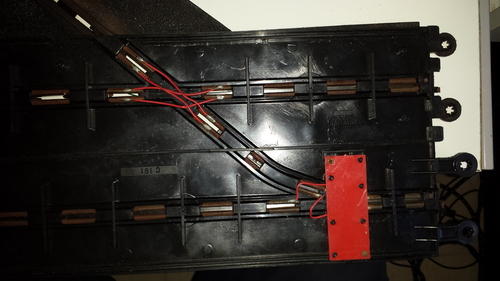

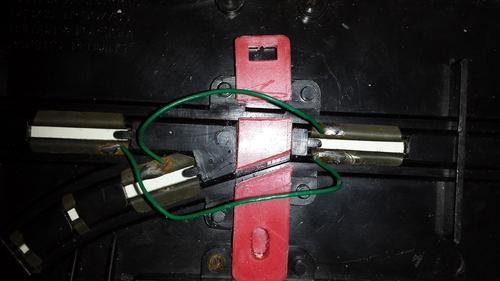

Verso

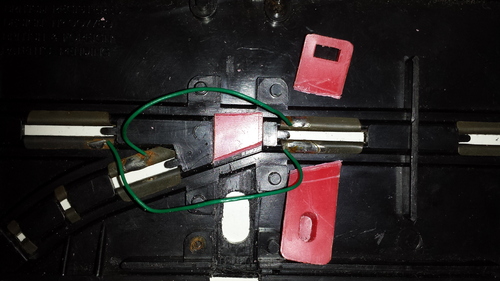

Découpe de l'aiguillage proprement dit:

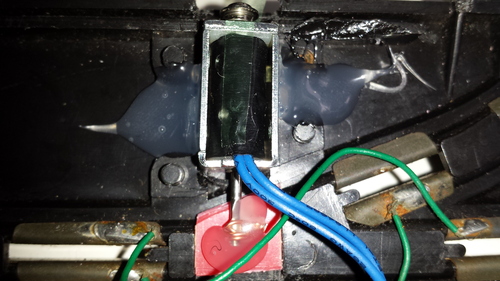

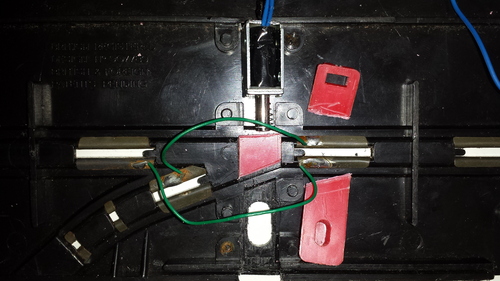

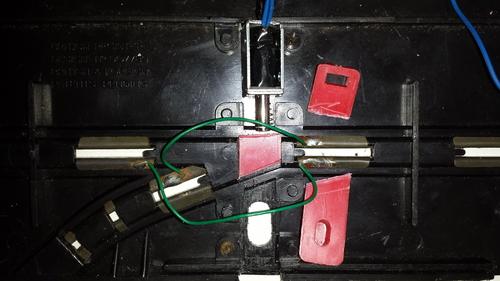

Mise en place des électro-aimant:

Collage au pistolet à colle:

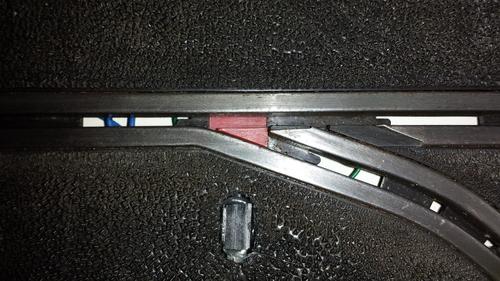

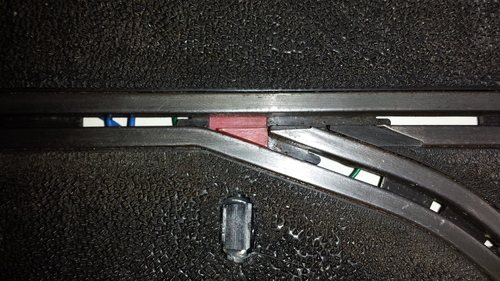

Le recto après l'opération:
.

Maintenant je vais m'atteler à la partie de l'alimentation.

@+Pithondéplumé

Beau travail courage

Bonsoir,

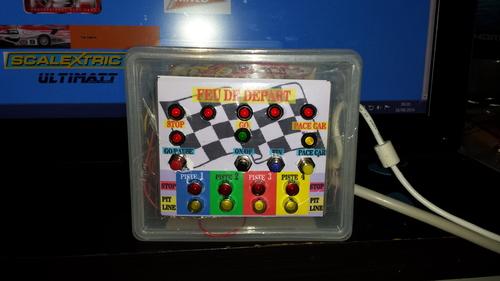

voici une photo de mon poste de commande pour commander Pc Lap counter où j'ai inséré le phidgets 0/16/16. Le tout mis dans un seau de vis
@+

Bon courage a toi ! J'ai hâte de voir ce que ça va donner !

Bonsoir à tous,

je viens partager l'avancement de mon projet de 4 pistes scalextric analogique.

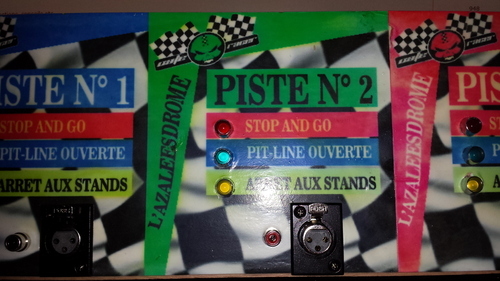

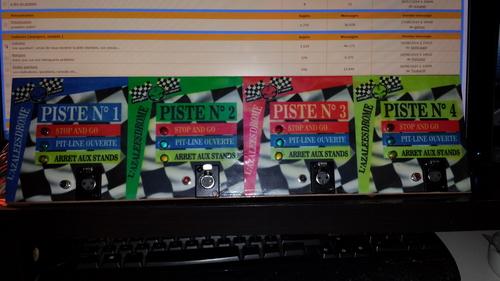

Voici les postes de pilotage vu de face:
Led rouge indiquant un STOP & GO,
Led bleue indiquant que la piste des stands est ouverte,
Led Jaune indiquant l’arrêt aux stands.

Prises XLR et RCA branchées à des poignées Parma.
les prises RCA commandent les entrées des stands.

De plus près:

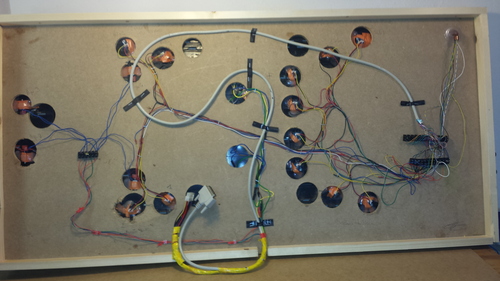

Le verso ( ça en fait des câbles!!!):

Je ne manquerais pas de vous informer de l'avancée de la chose.

PithonDéplumé

Bien le bonsoir m'sieur dame,

le projet évolue, je me suis mis dans la tête de faire du nomade, pour cela:

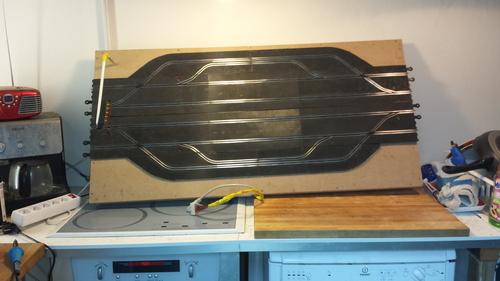

j'ai fabriqué un mini plateau pour recevoir les pits-lane 1m20x0.70m fixées sur celui-ci.

Sous la piste branchements via câble ATX l'alimentation des pistes et des aiguillages.
Branchement des cellules photo réflecteur pour les détections et le portique des feux de départ, le tout via un port D-SUB 25 broches.

.

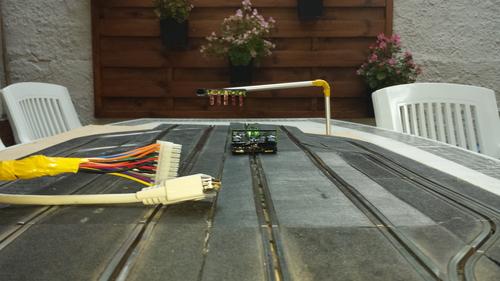

Une petite mise en situation sur la table du jardin.

.

prochain post les commandes du poste du pilotage.

PithonDéplumé.

Très impressionnant !

vraiment sympa, vivement la suite.

excellent ton pit-lane!!!

question idiote de padawan: tu le branches sur quoi le connecteur D-sub après? directement à un pc?

jager a écrit :
excellent ton pit-lane!!!

question idiote de padawan: tu le branches sur quoi le connecteur D-sub après? directement à un pc?

En fait je vais me servir de ces connecteurs (ATX et le D-Sub) pour relier la piste au poste de pilotage, cette connectique est reliée à l'alimentation et aux interfaces Phidgets qui sont elles même reliées au PC.

B'soir à tous,

Après un petit week-end de bricole, le poste des commandes est câblé et relié aux phidgets, un petit tour via photoshop pour l'habillage de la boiboite, un petit coup de pinceau de colle à bois la dessus pour faire joli.

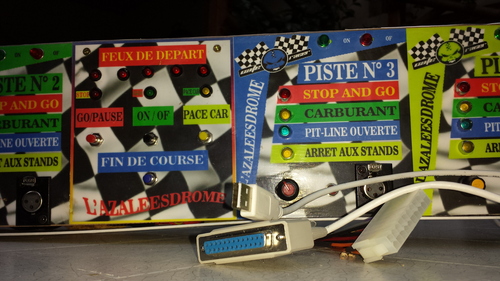

Et branchement des usb au PC,ATX et D-sub à la piste, et premier essai . . .

Ben ça marche du premier coups (cela m'étonne), il faut affiner encore les réglages des cellules.

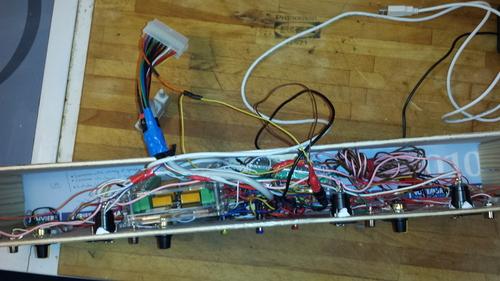

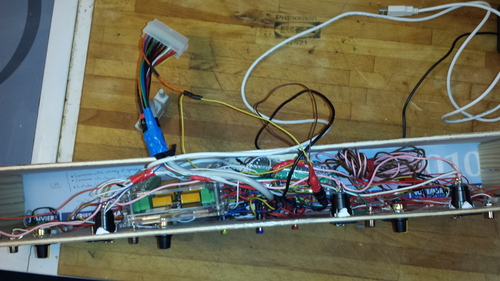

Vue de l'intérieur.

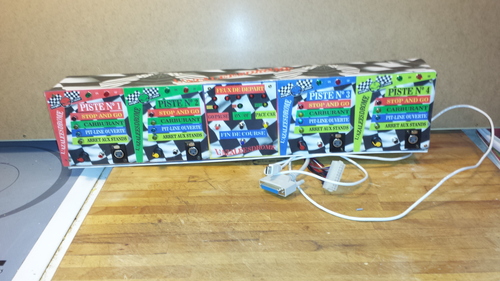

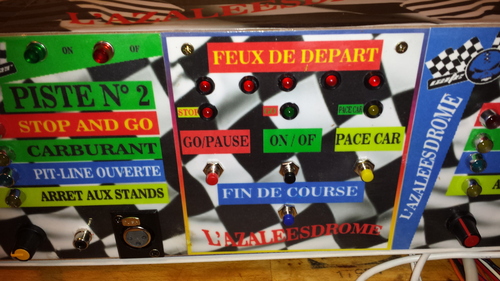

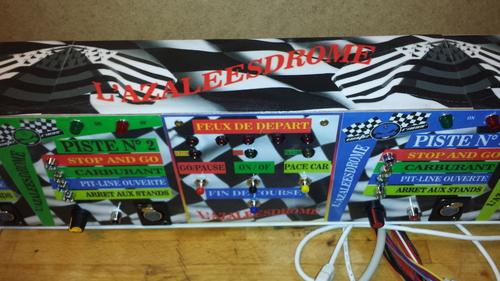

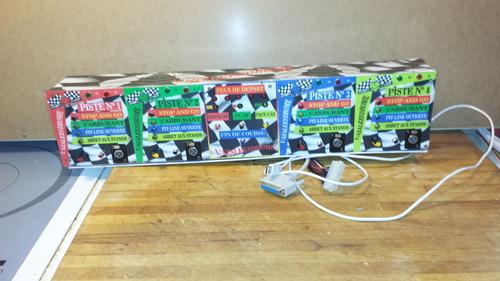

Vue de face.

De plus près.

Le poste de pilotage.

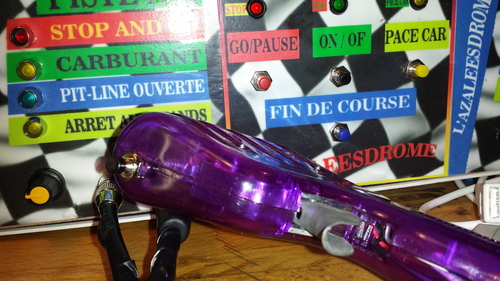

Avec les prises et la poignée Parma avec son bouton poussoir pour commander l'entée des stands.

Vue de dessus, un p'tit clin d’œil à la Bretagne.

@+ PithonDéplumé

Rajout Photos car trompage dans l'envoie, mille excuses.

Salut à tous,

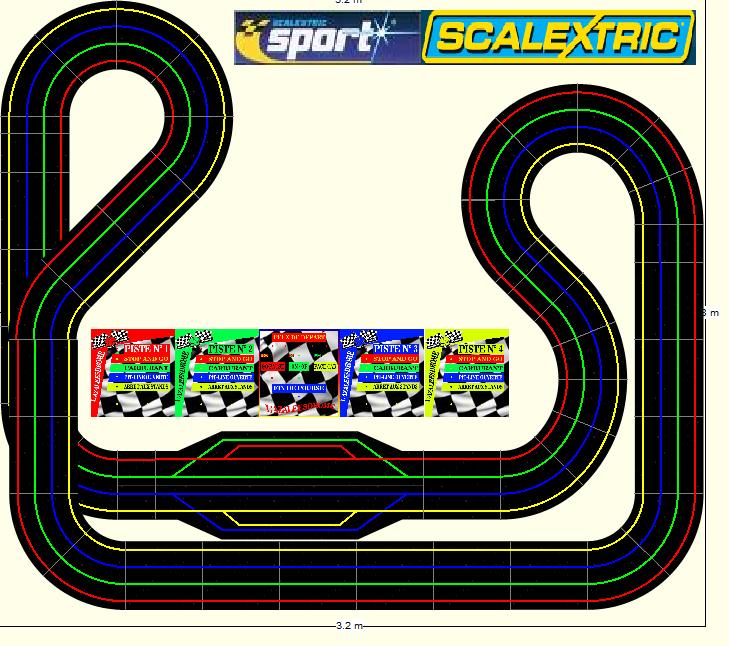

Nouveau plan du tracé,
développé de 14m25 sur les 4 pistes selon Ultimate racer.
Cela évoluera certainement encore.

@+PithonDéplumé
