Salut a tous,
Le banc Slim est disponible.
Une photo:
Notice:
Fournis avec le banc:
- Une prise jack.
- Deux prises bananes
1°) Souder un fils rouge au centre(+ sur schéma) et un fils noir sur le coté(- sur le schéma).
2°) Brancher les fils sur une alimentation en respectant le + et le - . regler votre alimentation sur 17 volts.(Mesure Rpm entre 2V a 14.8 V)
Pour une mesure de RPM a 14.8V votre alim devra délivrée 17V.
Prise de RPM jusqu'a 32.000Rpm
1°)Tout dabord poser votre voiture ou brancher votre moteur:
a)Pour le rodage avec le temps bouton a gauche(Mode Rodage) et regler le voltage avec le bouton de droite .
b)Pour la vitesse (RPM) appuyer sur le bouton central (Mode RPM) et regler le voltage avec le bouton droite .
c)Lorsqu’un moteur a un probleme : le voltage a l’ecran ne sera plus constant ou le banc se coupera pour se mettre en securité. Il suffira de débrancher et de rebrancher la prise jack pour le réallumer.

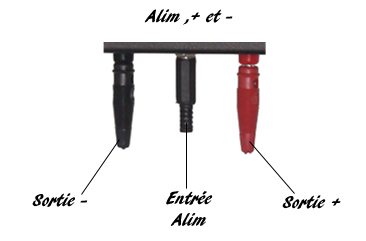

Attention ou il y a les fiches bananes se sont des sorties et non des entrées(voir photo). Elles vous permettent de faire des rodages dans du produit, congèle ou autre...
Vidéo hd avec le banc prototype:
Je vous ferais une petite liste de se que l'on peut faire avec... rodage moteur couronne ....
a+
