Montage kit lumière

Bonsoir à tous,

je souhaiterais savoir si quelqu'un pouvais me montré un kit d'éclairage tel que Slot It notemment peut produire ?

j'aimerais avoir des photos montrant le circuit imprimé pour en connaitre le schema de montage.

si quelqu'un peu m'éclairé, je l'en remercie 10000 fois par avance.

++ et Bon slot

Etre éclairé sur un kit lumière, ca me paraît un minimum

Et oui c'est le comble me direz vous

j'ai déja les leds de monté sur la voiture mais j'aimerais un schema pour y mettre un condensateur histoire de garder du courant quand je relache la gachette ^^

++

Si ça peut aider, il y a quelques années j'avais fait ce montage trouvé sur le site www.carrera4fun.de

Cool, c'est un peu plus claire,

enfaite, j'avais pensé cablé tous le system sur le cable + entre le guide et le moteur, je pensais que par cette méthode, l'intensité d'éclairage ne serais pas régie par le moteur...

je me trompe ou pas ?

JKSlot42 a écrit :

Cool, c'est un peu plus claire,

enfaite, j'avais pensé cablé tous le system sur le cable + entre le guide et le moteur, je pensais que par cette méthode, l'intensité d'éclairage ne serais pas régie par le moteur...

je me trompe ou pas ?

Je suis en analogique ^^

alors par quel moyen puis-je gardé du courant pour laissé mes feux allumé ?

j'avais pensé a un condensateur mais je ne sais comment l'installé et surtout, quel condensateur choisir...

claire ta lanterne........

http://www.davic.eu/index.php?option=com_content&view=article&id=83:un-kit-lumiere-homologue-pour-nos-voitures-en-davic&catid=37:bricolage-davic&Itemid=63

JKSlot42 a écrit :

Je suis en analogique ^^

alors par quel moyen puis-je gardé du courant pour laissé mes feux allumé ?

j'avais pensé a un condensateur mais je ne sais comment l'installé et surtout, quel condensateur choisir...

Bonjour,
je suis en SSD, digital scalex,

est ce que le montage électronique, très bien expliqué, et sympa, peut fonctionner,
sur mes voitures sans risques de griller une puce,

merci de la réponse,

Pour le kit du site Davic, ça roule.

Ok, je vais essayer de faire un kit avec le system DAVIC mais étant en analogique, j'espere que ca fonctionnera

Ca fonctionne.

Yes ça fonctionne super bien,

Juste un truc que j'ai changer, j'ai mis un condensateur de 0,22 farad au lieu de 0,1...

Je ne saurais dire la différence mais ça fonctionne et merci beaucoup du tuyau

yeahh :)

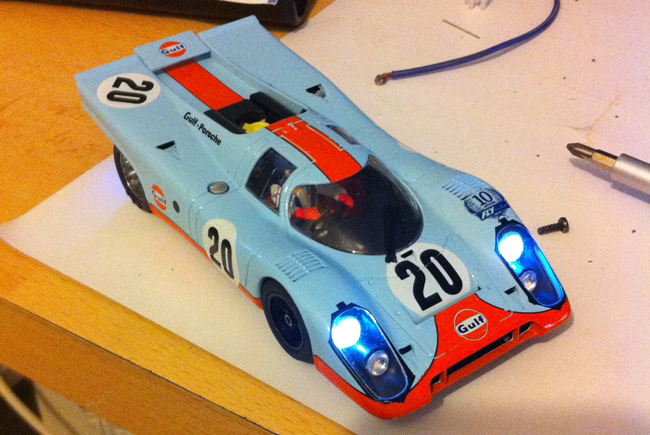

Alors pour ce premier fait maison, vos impression ? :)

La seule difference notable sur la voiture en elle meme, c'est qu'elle a pris un peu de poids, je ferais les test sur piste dans la semaine pour voir si le comportement de celle ci change ou pas (le condensateur faisant office de lest...

bravo, le lest ne te gênera pas.

okayy, je verrais ca demain soir :D

d'autre photos a venir

Niveau durée éclairage ca donne quoi quand tu enlèves la voiture de la piste?

Bonsoir :)

pour etre franc, je n'ai pas regardé le temps que le kit restait allumé, mais il reste un bon bout de temps... je pense que c'est du au fait que le condensateur soit un 0,22 farad au lieu d'un 0,1 comme indiqué sur le schema Davic...

j'essaierais de chronométré ca mais je pense qu'il dure des plombe ^^

J'ai fait le montage davic mais avec des leds 22000 lumens... Ça éclaire bien mais l'autonomie est de l'ordre de 3s... Quel type de leds as tu utilisé?
