CMR2 a écrit :tontonguigui a écrit : ca me dit pas la valeur de ta résistance ..... merci
Avec 2 résistances en //, le résultat est le produit sur la somme. Donc là ça donne (100*55)/(100+55) = 35
A+
Oui ... mais il y a un truc qui n'est pas souvent dit dans ce montage :

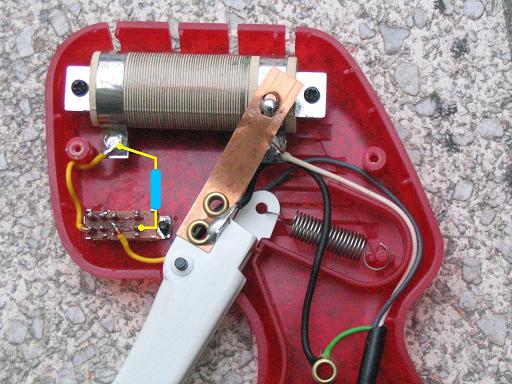

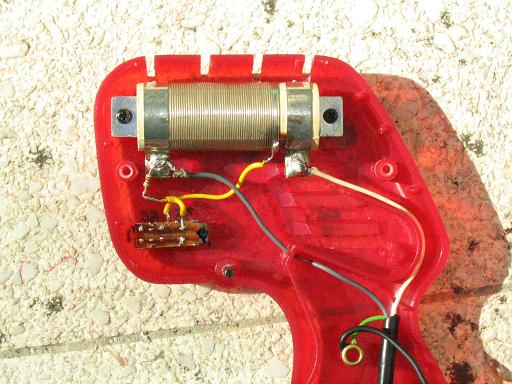

En mettant comme dans ton exemple, une résistance de 100 ohms en // de la 55, on obtient bien au total une résistance de 35 ohms MAIS on obtient pas la même progressivité
Je m'explique: dans ce montage, seule la résistance originale de 55 ohms est variable, la résistance de 100 ohms en // est fixe donc on obtient pas du tout la même progressivité qu'avec une résistance variable de 35 ohms ...
Prenons par exemple le milieu de la gâchette, avec une résistance variable de 35 ohms, on aura à peu près la moitié c'est à dire environ 17 ohms.
Avec le montage 55 + 100 en // , on va obtenir 21 ohms environ, en effet, on sera à la moitié de la résistance variable de 55 ohms, donc 27,5 environ, et on aura toujours les 100 ohms en // donc
(100 * 27,5) / (100 + 27,5) = 21,5
Idem, au quart de la gâchette on aura environ 12 ohms alors qu'avec une 35 ohms variable on devrait avoir 8,75.
On obtient donc une courbe de variation bien différente d'une 35 ohms variable, et c'est surtout en début de gâchette que les résistances sont bcp plus grandes avec ce montage ce qui est quand même assez pénalisant.
Voilà, c'est pas une critique, c'est juste pour dire que ce type de montage, très simple et peu onéreux n'est pas tout à fait équivalent à une résistance variable plus faible.

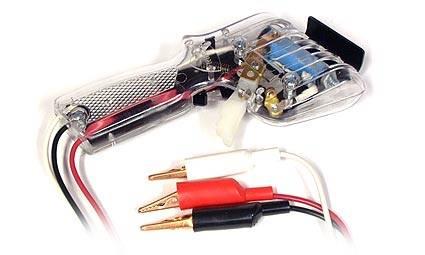

pour la réalisation d'une poignée à résistances variables
Toine
