modif Parma

Salut tout le monde ,

Je sais ce sujet a déjà été évoqué et de belles réalisations on été montrées mais jamais l'intégralité du montage du kit au final et c'est pour cela que je fais aussi ce post.

Je vais modifier mes Parma HO+ 45 ohms en rajoutant un potard de frein et un potard pour la résistance.

Je vais aussi rallonger les fils en les changeants par des câbles silicone de 2 Mètres.

J'ai donc une question, voilà la liste de ce que je vais acheter est-ce que j'ai bon????

1 - Potard frein : 0-10 ohms en 4 watts
2 - Potard résistance : 0-50 ohms en 4 watts
3 - câble silicone ou normal ? diam 2.5mm ou 1mm???

Merci beaucoup tout le monde

Une fois que j'aurais tout acheter je montrerais comment j'ai fait pour le monter

Salut Kangle,

Je ne suis pas un spécialiste, loin s'en faut, mais j'ai déjà lu quelque part que le potentiomètre
de puissance était plutôt un 100 ou 1000 ohms en 1 ou 4 watts.
10 ohms 4 watts pour le frein me semble bien.
Quant au cable, heu, ca se vend tout fait non?
Un diamètre trop fin risque de provoquer une chauffe, donc, je dirais la plus grosse
section.

en espérant avoir un peu aidé...

Bonsoir,

Taz et moi avons réalisé une poignée de ce type en nous basant sur la poignée NSR et ses valeurs de résistances.

il faut donc un potar de 22Ohms en 3W ou 4W pour le frein et 100 Ohms pour la résistance.
2 résistances sont utile en + mais je n'ai pas les ref sur moi, je te poste cela + tard...

Bon courage.

1 x BOUTONS POUR AXE DE 6mm LISSE GRIS/JAUNE
1 x BOUTONS POUR AXE DE 6mm LISSE GRIS/ROUGE
1 x POT. TABLEAU BOBINE 3W 100R
1 x POT. TABLEAU BOBINE 3W 22R
1 x RESIS.METAL 3 W PR03 33OHMS
1 x RESIS.METAL 3 W PR03 150OHMS

1 x interupteur bipolaire On on
+ une résistance parma 45 Ohms turbo plus à 20€
+ un disperseur de chaleur

Ta poignée devient équivalent aux Parma NSR en valeur avec un réglage de 20à35Ohms et de 30 à 45 Ohms.

A+

Merci beaucoup.

Je vais essayer de faire ça cette semaine.

kangle a écrit :

Merci beaucoup.

Je vais essayer de faire ça cette semaine.

Je n'ai pas le schéma sous la main.
Mais l'idée est de se rapprocher des possibilités offerte par la Parma NSR avec interrupteur 25/30/35/45 pour un prix plus light.

A+

salut Kangle !

je suis bien motivé pour modifier mes parma aussi !!!!
et un petit coup de main ne serait pas de trop !

On essaye de faire cela ensemble?

Galardo!

Galardo a écrit :

salut Kangle !

je suis bien motivé pour modifier mes parma aussi !!!!
et un petit coup de main ne serait pas de trop !

On essaye de faire cela ensemble?

Galardo!

pas de souci matthieu

Tiens c'est marrant de retrouver cet avatar que j'avais créé ...
Tu l'as trouvé où ?

jc a écrit :

Tiens c'est marrant de retrouver cet avatar que j'avais créé ...
Tu l'as trouvé où ?

je sais plus mais je l'ai trouvé sympa et j'adore les schtroumpfs mais si ça te gêne je le change.

Je me permets d'intervenir.... J'ai réalisé quelques poignées protos de différentes sortes.... Pour le frein réglable, je ne sais, je n'ai jamais testé par contre pour le réglage de la résistance, la valeur du potar dépend du type de montage que l'on fait !!! si tu montes un potar de 100 Ohm en // de ta resistance de base, je ne crois pas que la loi obtenue sera très intéressante....

Bon mon petit lien avec mes réalisations (oui je sais c'est un peu compliqué mais bon.....) : http://marc.mandard.perso.neuf.fr/Poignee_HSR.html

mman42 a écrit :

Je me permets d'intervenir.... J'ai réalisé quelques poignées protos de différentes sortes.... Pour le frein réglable, je ne sais, je n'ai jamais testé par contre pour le réglage de la résistance, la valeur du potar dépend du type de montage que l'on fait !!! si tu montes un potar de 100 Ohm en // de ta resistance de base, je ne crois pas que la loi obtenue sera très intéressante....

Bon mon petit lien avec mes réalisations (oui je sais c'est un peu compliqué mais bon.....) : http://marc.mandard.perso.neuf.fr/Poignee_HSR.html

Ça marche Marc,
J'ai fait cette modif et c'est bon.
Concernant le frein, un potar de 10 ohms suffit

A+

kangle a écrit :

jc a écrit : Tiens c'est marrant de retrouver cet avatar que j'avais créé ...
Tu l'as trouvé où ?

je sais plus mais je l'ai trouvé sympa et j'adore les schtroumpfs mais si ça te gêne je le change.

Non non, ça ne me gêne pas, c'était juste par curiosité
J'étais moi même parti du dessin trouvé sur le net et j'avais juste rajouté le texte.

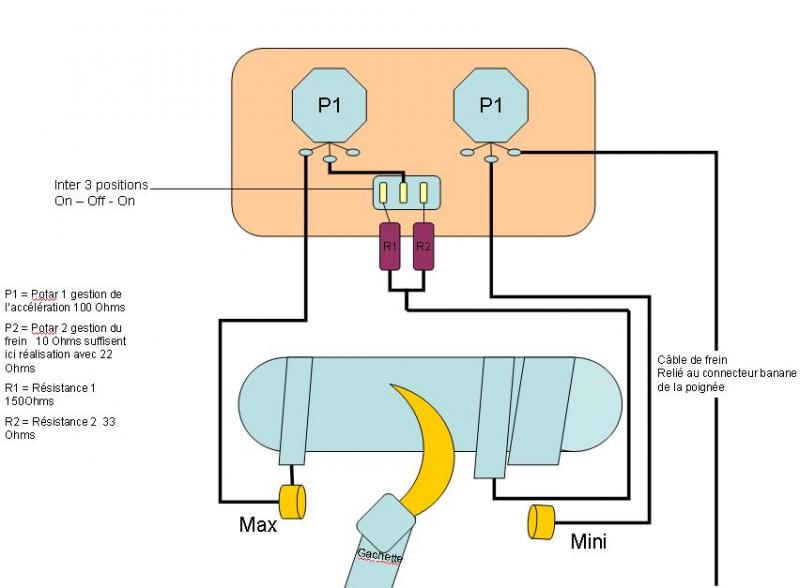

Allez un petit schéma fait rapidement pour vous aider...

Eurock a écrit :

Allez un petit schéma fait rapidement pour vous aider...

[quote=Zebulon64] Eurock a écrit : Allez un petit schéma fait rapidement pour vous aider...
Suis pas expert mais bon, Sa se saurait !!! le potard en off, ça sert à rien non ??? si la résistance d'origine joue toute seule, soit avec R1 ou soit avec R2 cela fait 3 possibilité sans conter la variation du potard
Un deuxième inter pour le potard, plutôt, donc 2 "on on" suffit [/quote ] plus besoin

P2 pour le potard de frein sur le dessin, et 5 ohm suffise

[quote=zen33] [quote=Zebulon64] Eurock a écrit : Allez un petit schéma fait rapidement pour vous aider...
Suis pas expert mais bon, Sa se saurait !!! le potard en off, ça sert à rien non ??? si la résistance d'origine joue toute seule, soit avec R1 ou soit avec R2 cela fait 3 possibilité sans conter la variation du potard
Un deuxième inter pour le potard, plutôt, donc 2 "on on" suffit [/quote ] plus besoin

P2 pour le potard de frein sur le dessin, et 5 ohm suffise [/quote]

Exact, je ne suis pas expert non plus, j'ai juste mesuré les valeur des resistance sur une parma NSR.

Je vous conseil effectivement un potar de 5 ou 10 ohms pour le frein.
Mais aussi de prendre un ressort souple de parma, c'est plus agréable pour de longues séances de pilotage.

Concernant l'inter On-off-on
Il s'agit de pouvoir utiliser la valeur d'origine de la résistance.
Puis de faire chuter les ohms.

Dans mon cas, c'est une résistance turbo+ parma 45 ohms qui délivre en vrai 50 ohms.
Du coup, j'ai 50 ohms en position off

Puis je fait chuter de 43 à 38 sur une position et de38 à 25 sur l'autre.

TAZ à fait un montage similaire avec une résistance qui délivre 45 ohms et il descend jusqu'à 20 ohms au final.

Ensuite, c'est à chacun de voir, moi je vous donne juste ma recette perso... gistoire de faire avancer le schmilblik....

Eurock a écrit :

Ça marche Marc,
J'ai fait cette modif et c'est bon.
Concernant le frein, un potar de 10 ohms suffit

A+

Oui ! Oui ! Bien entendu ça marche !!! Mon doute était plutôt sur les valeurs de resistances retenues et sur les "sensations" qu'elles procuraient....

Mais bon, je dois aussi dire pour avoir testé 6 variantes de configuration (valeurs de resitances, //, série, résistances évolutives,etc...), on finit par s'adapter à n'importe laquelle et à la trouver géniale.... Par ce qu'on l'a bidouillé soit même !

mman42 a écrit :

Eurock a écrit :
Ça marche Marc,
J'ai fait cette modif et c'est bon.
Concernant le frein, un potar de 10 ohms suffit

A+

Oui ! Oui ! Bien entendu ça marche !!! Mon doute était plutôt sur les valeurs de resistances retenues et sur les "sensations" qu'elles procuraient....

Mais bon, je dois aussi dire pour avoir testé 6 variantes de configuration (valeurs de resitances, //, série, résistances évolutives,etc...), on finit par s'adapter à n'importe laquelle et à la trouver géniale.... Par ce qu'on l'a bidouillé soit même !

100% d'accord....
