le MedSlotRing Wood version 3

Il fait imposant sur les photos, mais il ne l'ai pas di tout , il ne fait que 40 cm de profondeur. Et puis sous la piste non, le plateau est posé sur des traiteaux, si je veux le passer sous la piste il faut que je l'abaisse de au moins 8 cm (piste+ plateau + les chevrons) c'est a dire trop bas pour régler les alim ou brancher les poignées

et perso moi je trouve qu'il rend très bien

mais bon les gouts et les couleurs

J'aurais bien voulu l'intégrer à la piste, mais je ne peux pas faire comme celui d'avant, la piste vient jusqu'au bord du plateau

et je voulais absolument les alims, le branchement des poignées , ainsi que le DS à porté de la main.

Vous allez aussi comprendre pourquoi il est comme cela juste après

Pour l'auto radio, premièrement à chaque fois pendant les slot tour y'en a toujours un ou deux qui me disent, mais ta pas de musique ici ?
C'est vrai dans ma pièce y'a pas de musique (ce qui manquait cruellement)
deuxièmement , j'avais cet auto radio mini disc, ces enceintes et le chargeur cd qui trainaient dans un carton depuis plus de 5 ans dans mon garage. Alors d'une pierre 2 coups, musique et débarrassement

Bon, donc je disais ne pouvant intégrer le poste sous la piste, j'ai décidé que ce poste de pilotage serait le dernier que je ferais, en effet une des choses les plus longues et les plus fastidieuses a faire c'est bien le câblage, lumière de circuit, alimentation, détection, stop and go, les poignées etc etc...
Et bien ce poste sera cablé pour toujours, pour un futur circuit je n'aurais plus tous le çablage à refaire.
En effet, tout le çablage principal sera sous le poste de pilotage, avec de la connectique à l'arrière de celui ci.

La connectique sera, une prise de courant pour alimenter le poste de pilotage, une DB25 pour la détection, des dominos à connection rapide pour les lumières et divers autres branchements (merci Jojo, je ne savais pas que cela existait), une DB9 pour la connection écran .

Vous l'avez donc compris le poste de pilotage sera indépendant de la piste.

Allez, assez causé, j'ai un peu bossé hier soir

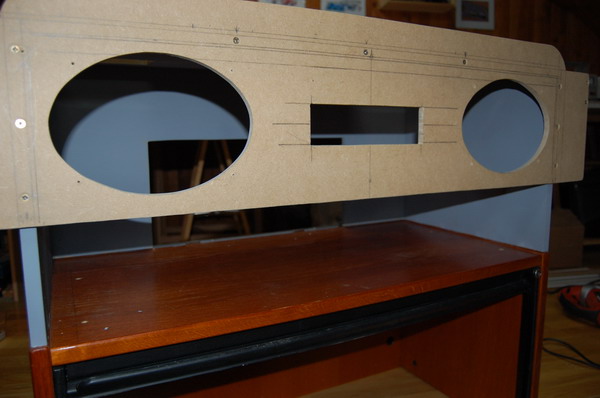

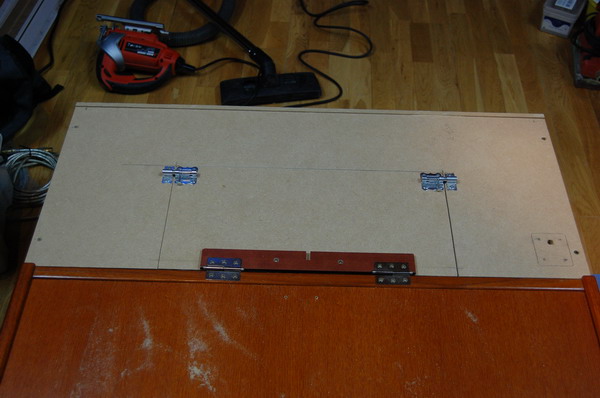

D'abord, fabrication d'un accès par l'arrière du poste

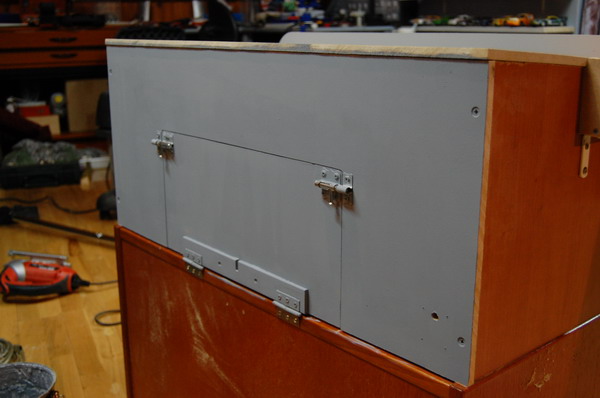

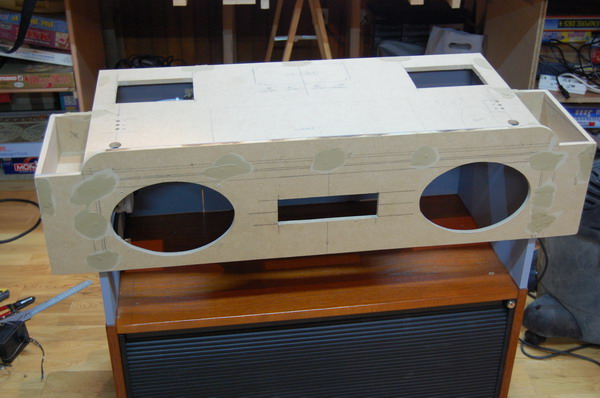

Peinture intérieure et arrière du poste

çablage de l'alimentation 220V

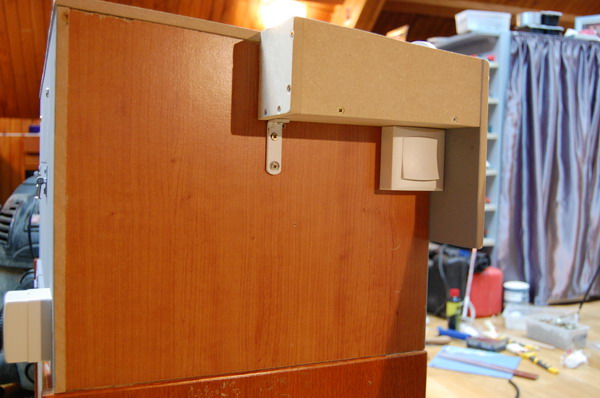

Un interrupteur qu'un coupe le jus sur tout le poste

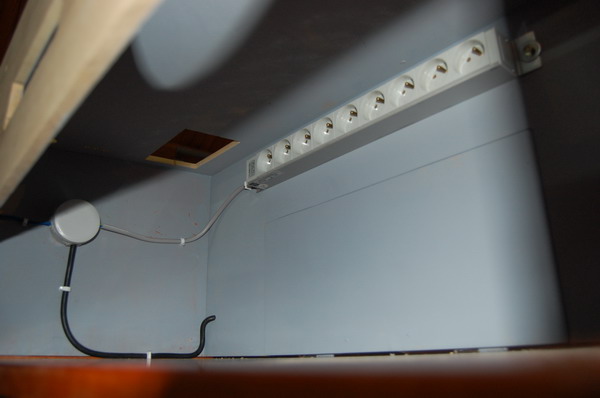

Le bandeau d'alim

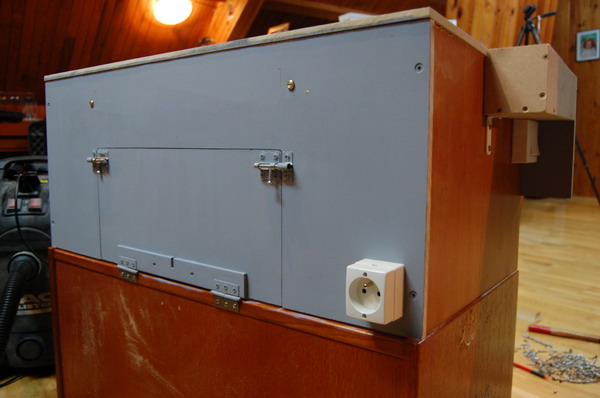

et la prise de courant sur laquelle j'ai juste un ralonge à brancher pour alimenter le poste de pilotage

Puis j'ai bouché les trous de vis

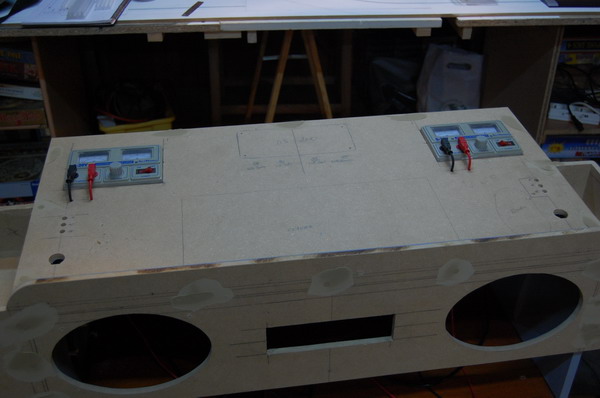

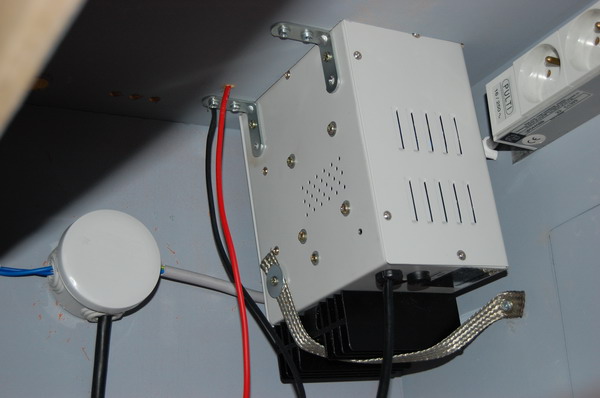

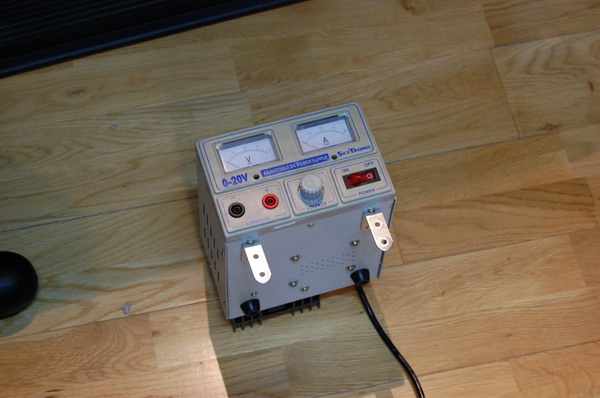

et j'ai installé mes alims

J'ai également pour finir la soirée refait tout le çablage de l'auto radio au propre, mais il était trop tard pour faire les photos, la prochaine fois

alors là ! franchement, le coup du poste de pilotage indépendant sur lequel ily a tous !!!!! ça ! c'est vraiment champion du monde !!!!!

bravo !!!

dit voir, c'est quoi tes dominos a branchement rapide ??????????????,

superbe Med,
Tu viens d'inventer le poster de pilotage pour slot tour itinérants !!!!!
Que du lourd....

Il n'y a pas la déco, mais je bave déjà devant mon écran.
Le coup du tout intégré est génial.
ET puis comme cela aucun pilote ne pourras reprocher à l'autre de lui boucher la vue (oui, oui, les pilotes sont aussi de mauvaises foie...)

A+

Bonjour,

Super boulot.

Ca sert à quoi la tresse sur le boitier d'alim fixée dans le bois?

Cadique a écrit :

Bonjour,

Super boulot.

Ca sert à quoi la tresse sur le boitier d'alim fixée dans le bois?

Je pense que c'est une masse

Une masse visée dans du bois

La grosse masse c'est pour incliner les alims pour quelles soient sur le même plan d'inclinaison que le poste de pilotage, les équerres les empêches de tomber mais elles n'étaient pas suffisantes pour garder l'inclinaison

OK. Si tu veux fiabiliser la pose de tes alims, tu peux utiliser des équerres de rack 19". Ca se trouve dans n'importe quel magasin de sono. Pas cher et bien plus costaud que les petites équerres castoleroybrico.

bon sesbon pour moi jen ai vue asser maintenemt ses (DIEU MED)heheheheheheheheheh

Bravo Med!!! du grand art comme toujours!!!!

bonjour MED une petite question la prise a l'arriere de ton poste de pilotage va du poste au 220v si oui je me permet une remarque une rallonge "male/male" erreur trop dangeureux, imagine deux bouts de laiton avec du 220v au bout a nu !!!!!!!!!
il y a d'autre style de prise ou alors un bout de cable avec prise male au bout..
je reprend le taf dans 3 semaines enfin le 23/12 et je regarderai si j'y pense ce qu'il y a a mon taf

Je me suis fait la même remarque, trop dangereux le male/male de la rallonge

Je suis d'accord c'est dangereux mais seulement si on débranche le mauvais coté

cette rallonge restera branchée en permanence, et si je dois pour une raison ou une autre la débrancher je débrancherais biensur la prise du mur

mais il n'y pas de raison pour que cette rallonge soit débranchée

Med a écrit :

Je suis d'accord c'est dangereux mais seulement si on débranche le mauvais coté

cette rallonge restera branchée en permanence, et si je dois pour une raison ou une autre la débrancher je débrancherais biensur la prise du mur

mais il n'y pas de raison pour que cette rallonge soit débranchée

mouaip !!!!!! si tu as des enfants dans le coin !!!!! et ça risque d'etre le cas !!!! dangereux non ??? en tout cas, moi, une ralonge comme ça, j'en avait fait une !!!
et je n'ai pas d'enfants ! mais je l'ai virée quand meme, car si tu previens personne, lors d'un slot tour par exemple !!!! vachement dangereux !!!!! t'es en bas a faire un café, les mecs ont un probleme d'electricité, et paf ! un + malin que les autres !!! et voila un week-end gaché !!!!!!!
surtout que mettre une prise male a la place, c'est pas bien méchant ! enfin, c'qu'on en dit ! t'es chez toi !!!!

Bon vous avez raison on sait jamais, Jojo m'a donné une idée je vais mettre une prise de PC, comme ca la rallonge sera une rallonge de PC c'est propre et ca risque rien

Bon sinon, en attendant j'ai continué

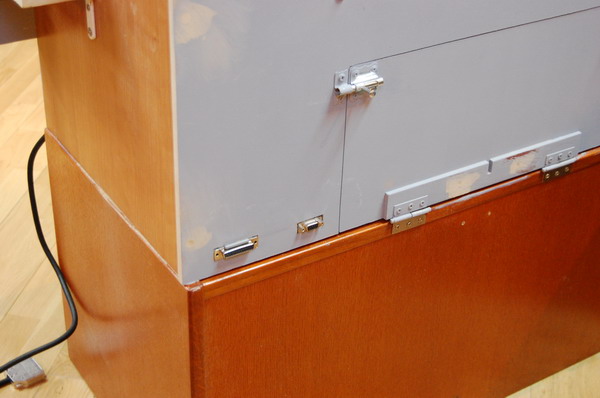

La trous pour le port parallèle et le port Ecran sont fait, la DB25 et DB15 ne sont pas encore fixé définitivement, je ferais ça en dernier quand mon cablage sera fait et testé ok

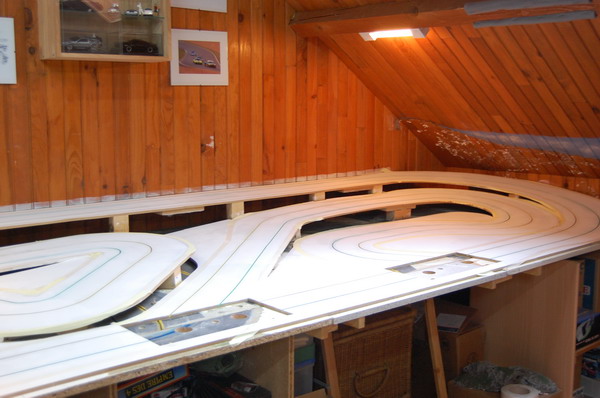

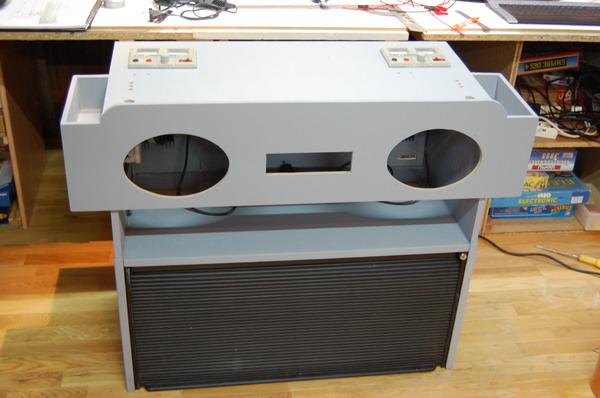

j'ai fini la mise en peinture du poste de pilotage

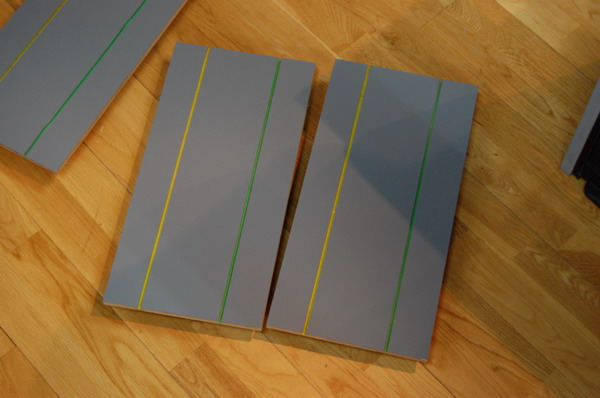

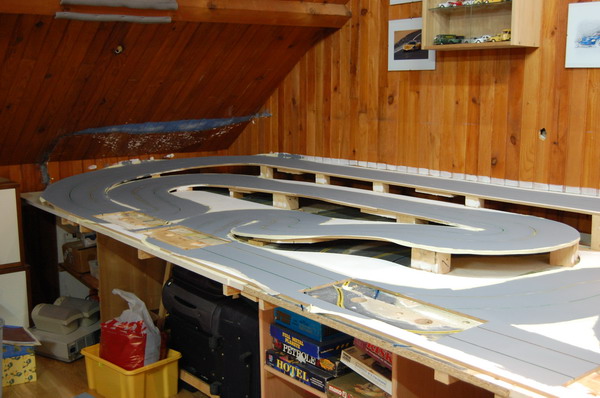

Puis j'ai scotché les bord de piste avant peinture

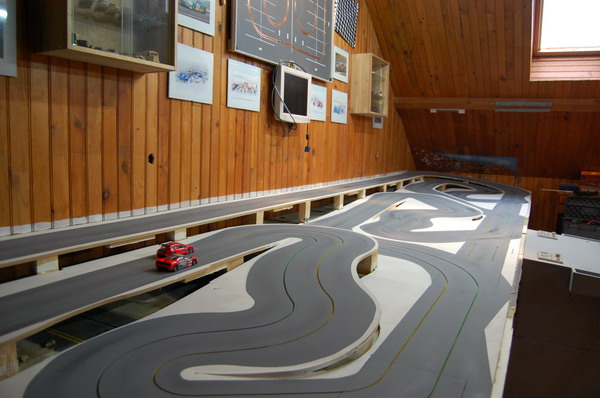

Et j'ai mis la piste en peinture, acrylique (couleur composé moi même) + sagle de gravage

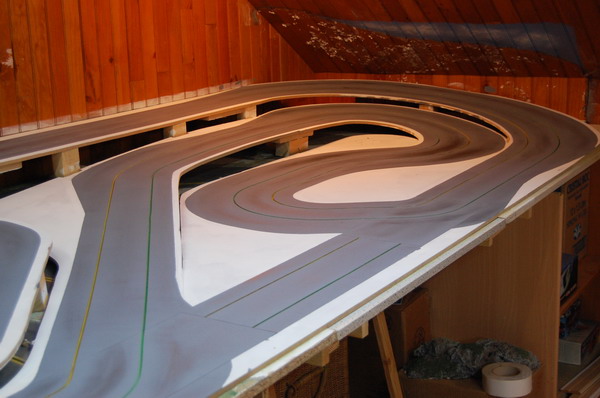

Puis j'ai sali la route

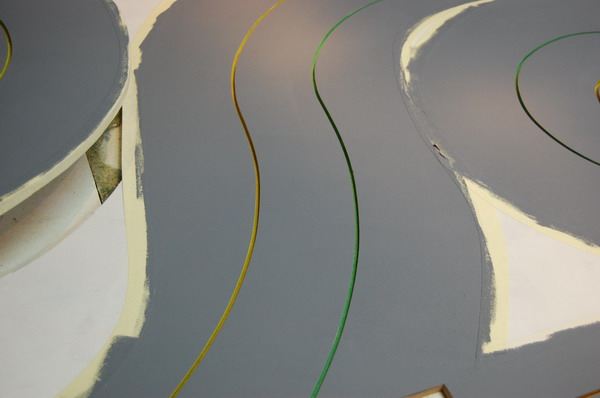

avant

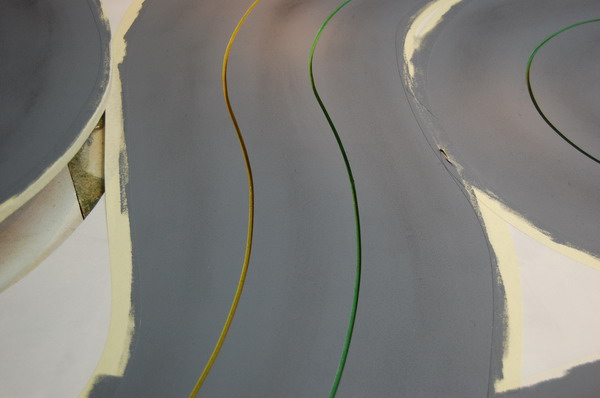

après

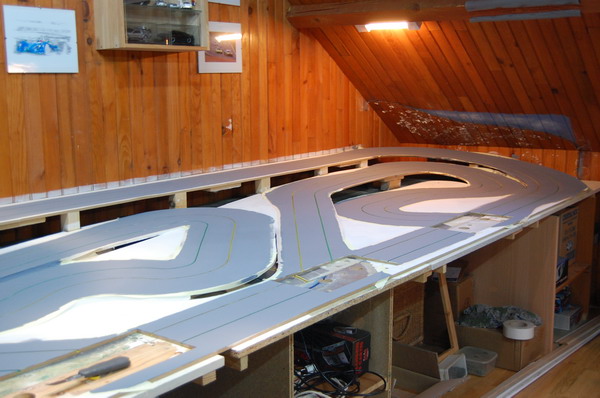

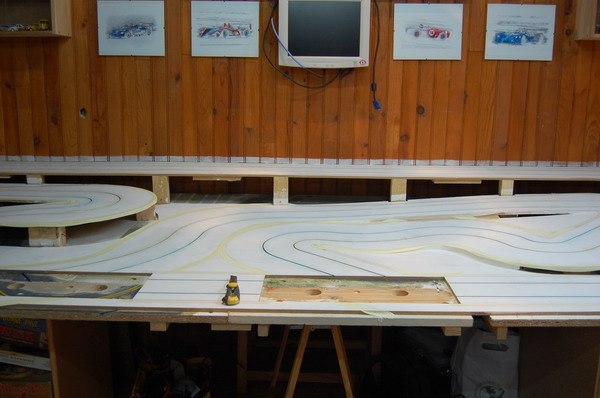

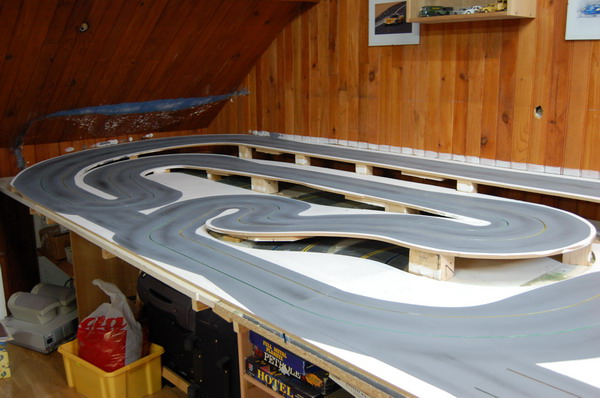

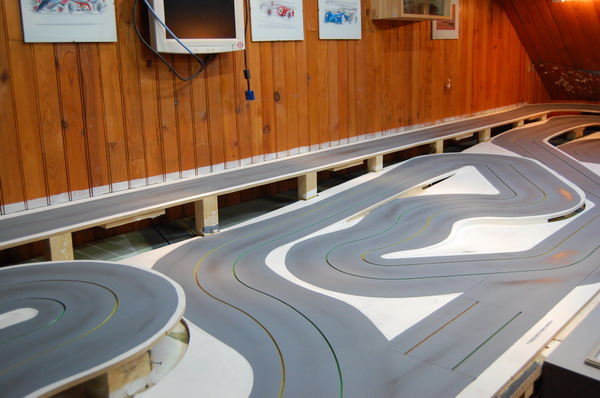

Voila le résultat après avoir virer le scotch

Voila !! je suis aussi sur le début de préparation d'un boitier qui regroupera tout le cablage interne du poste

Le Scotch n'est pas encore enlevé que je le suis déjà.

bravo Med

Je savais que tu avançais très vite et je suis à la bourre pour la partie câblage.

Mais ce Week-end tu ne devrais pas bosser aniv oblige

Le boulot Sag est fini et les poignées pour la course de dimanche aussi. Je me met sur le ci de suite et si ça ce passe bien je fais le CI demain.

A suivre...............

Superbe avancée fiston Bises a vous trois

Teubarland a écrit :

...en tout cas, moi, une ralonge comme ça, j'en avait fait une !!!
et je n'ai pas d'enfants ! mais je l'ai virée quand meme, car si tu previens personne, lors d'un slot tour par exemple !!!! vachement dangereux !!!!! t'es en bas a faire un café, les mecs ont un probleme d'electricité, et paf ! un + malin que les autres !!! ...

Ça sent la mauvaise expérience....

... j´me trompe!!??

A toi Med,j´te dit plus rien!!

defray a écrit :

Ça sent la mauvaise expérience....

... j´me trompe!!??

je suis une grosse buse en electricité, comme en plein d'autre chose d'ailleur !!!!!
et je me fait souvent electrocuté !!!!! des fois, ça chatouille ! mais des fois !!!! ça fait super mal !!!! hi hi hi !!! mais m'en fou, je gere ! par contre, si quelqu'un d'autre peut etre amener a toucher a mon boulot ! là, je bosse comme il faut !!!!! hi hi hi !!!

MED : super la peinture !!!! trop foncé a mon gout, mais ça rend quand meme bien !!
sinon, une question con comme ça en passant : pourquoi tu scotch le bord ????????????? taka tout peindre ! non ???
