le MedSlotRing Wood version 3

j'espere que tu n'as pas pris une chataigne en branchant tout ça

ouh lalalalalalallalaala incroyable je savias que tu faisais partie des pros du slot mais la .......

Ma zout j'en braie tellement c'est clair net precis super bien pensé .... j'en suis même pas à 1% de ces idées...

faudrait deja que ma piste soit definitive et decorée lol

j'ai pas de superlatif pour dire que ton travail est fabuleux

il a fait fort le pti gars med
Il y a un sacré méli mélo là dessous faudrit pas que ca déconne parce qaue bonjour l'angoisse pour se retrouver la dedans
Superbe boulot

Bon voila, ca tourne

je vous mettrais les photos demain, il est trop tard là.

j'ai juste un petit souci de comptage avec le DS, je ne comprends pas, avec UR30 ca marche nickel mais avec le DS, faut que je passe lentement sur la coupure ou alors ca compte pas, ca ne faisait pas ça sur le petit ovale de test, mais bon je ne passais pas aussi vite sur la coupure alors ...

trop tard pour réflechier je verrais ça demain

j'ai trouvé mon problème :)

mais bon pas résolu faut que je réfléchisse

Med a écrit :

j'ai trouvé mon problème :)

mais bon pas résolu faut que je réfléchisse

Bon courage

Med si tu trouve la soluce a ton probleme et la resolution tu peux la mettre en ligne j'ai les même symptome sur ma detection mais je sais pas quoi faire.

Med la force est avec toi .

Merci de nous livrer tes plans, astuces . Ton site est une mine d'or pour débutant ! Je m'en sert bien loin de la dose homeopathique !

Med a écrit :

j'ai trouvé mon problème :)

mais bon pas résolu faut que je réfléchisse

Tu as vue l'heure, tu devrais dormir à 2H34. mais je sais ce que sais de plancher sur un blème.

Désolé de vous avoir fait attendre

bon avant les photos petite explication.

Donc mon problème était que ça comptait bien sur le PC, mais pas bien sur le DS. Etant sur d'avoir tout branché correctement, j'ai trouvé cela bizarre.Bref, j'ai pris le voltmètre et j'ai mesure le courant qui arrivait à ma piste au niveau de la détection. Vous savez que pour une coupure de piste le courant de la détection doit être inversé par rapport au courant de la piste, donc quand on a + 12V à la piste, à la détection on doit avoir environ -5V si c'est le PC qui est branché, donc je teste la détection et je trouve -4,28V, c'est la tensoin que le port parallèle de mon PC renvoi, je bascule sur le DS et je trouve +8,39V . Voila mon problème , la détection du DS n'était pas inversé par rapport à ma piste, pourtant tout était correctement connecté.

Bilan, le DS sort directement -8,39V et le port parallèle +4,28V, donc pas possible de faire fonctionné les 2, y'en a forcément un qui ne fonctionnera pas.

Sauf si à l'aide interrupteur on inverse la détection pour utiliser le PC ou le DS.

je sais pas si je me fait bien comprendre.

bon maintenant les dernières photos

donc dimanche dernier Jojo est venu à la maison pour m'apporter le CI, qui comporte l'inverseur de poste, l'inverseur de sens, l'inverseur de détection et le stop&go du DS et on à commencé à tester et installer tout ça.

Faut quand même vous dire qu'au départ le CI ne devait comporter que l'inverseur de poste et le Stop & go du DS.

Jojo me fait donc voir le CI, entre parenthèse le top son truc, en plus il va encore l'améliorer, bref on le teste, du coup comme y'avais tout en un, moi je me suis retrouvé avec trop de trucs sur mon poste, mais pas grave, les trous ca se bouche

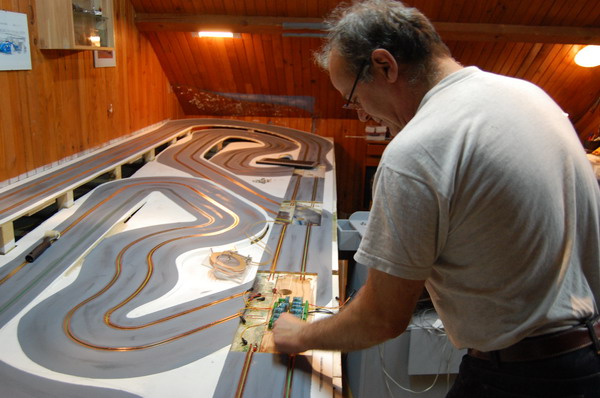

Jojo qui teste

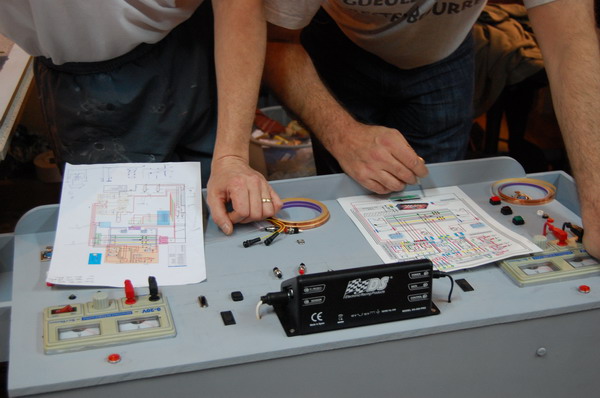

petit problème de conflit alors on réfléchit à comment qu'on va faire

Après s'être creusé les méninges voici le résultat le lendemain

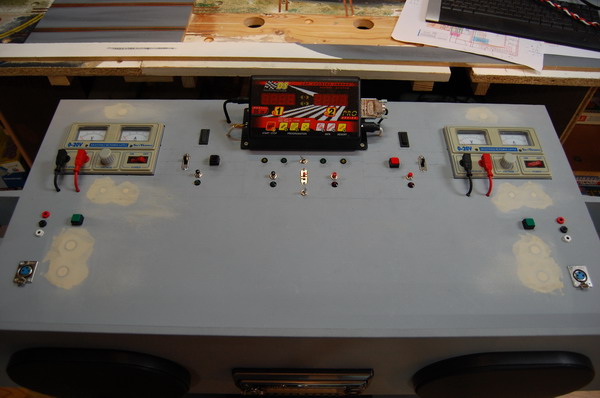

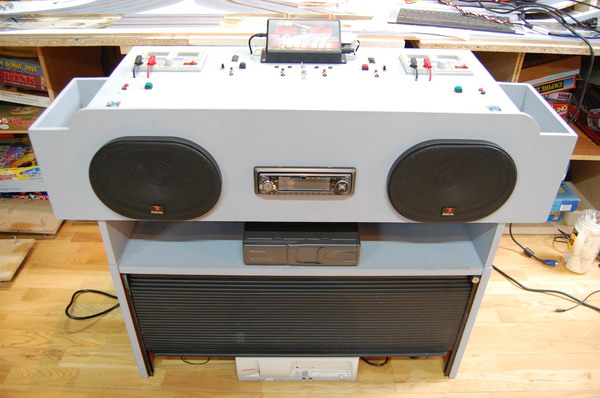

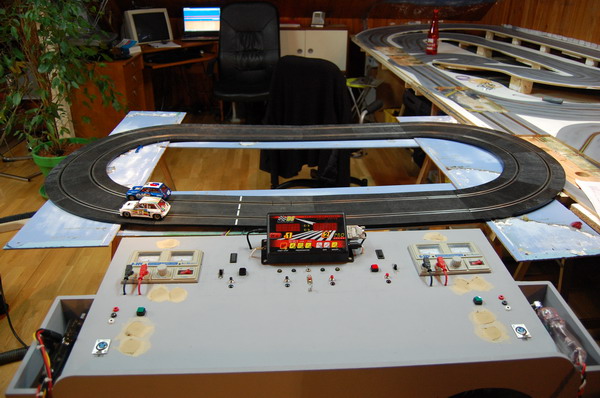

mon nouveau poste avec les trous bouchés, et le petit ovale que Jojo m'a prêté pour les tests (ma n'était pas encore prête)

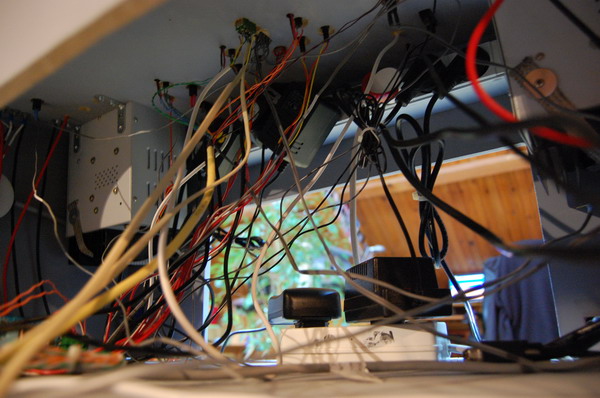

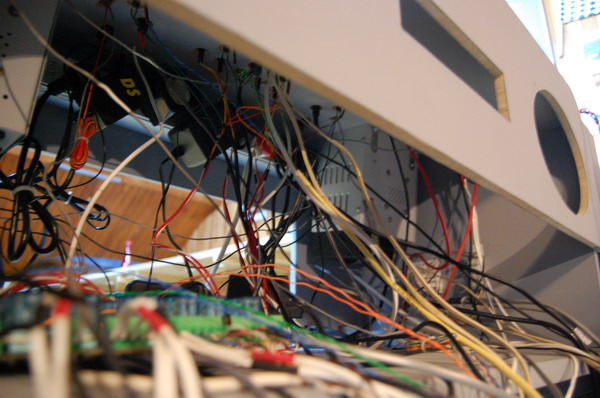

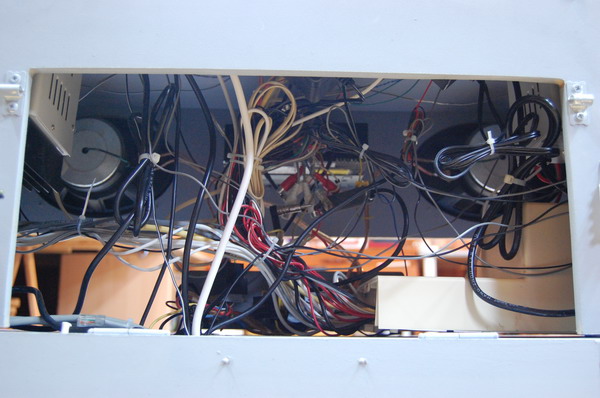

vous vous rappelez que j'avais tout bien rangé les câbles, et ben paf rebellote, comme on dit chez nous, che'l brun

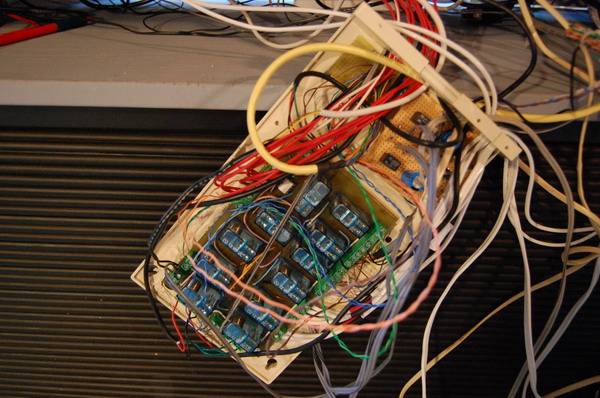

le fameux CI de Jojo (société CHeckup)

et Hop le CI dans sa boite

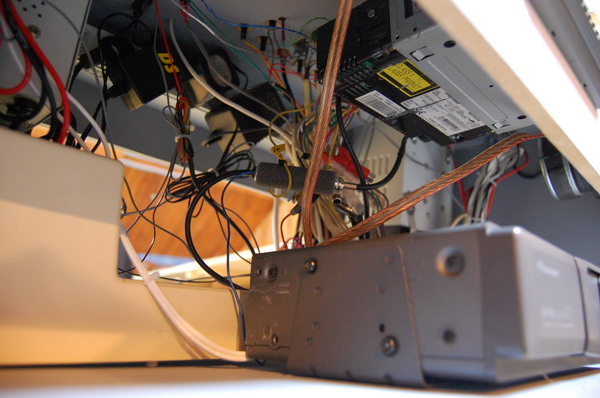

et hop les cables rangés

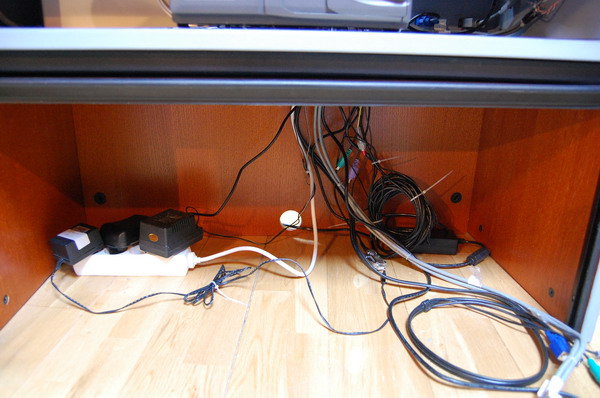

et le futur emplacement du pc

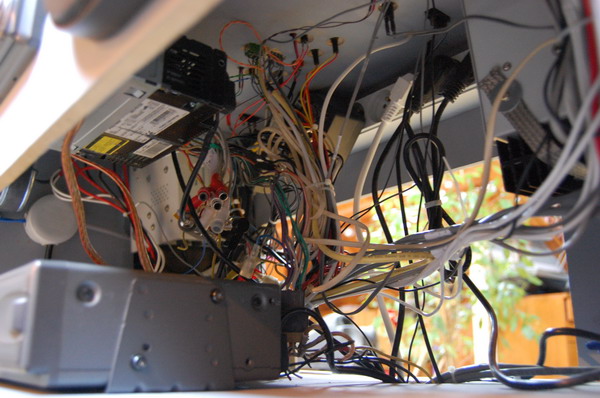

vu de derrière

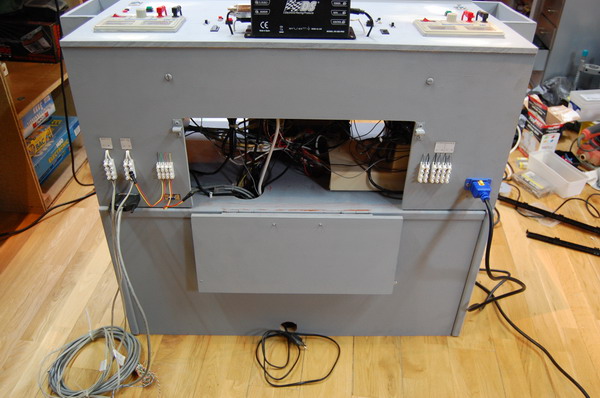

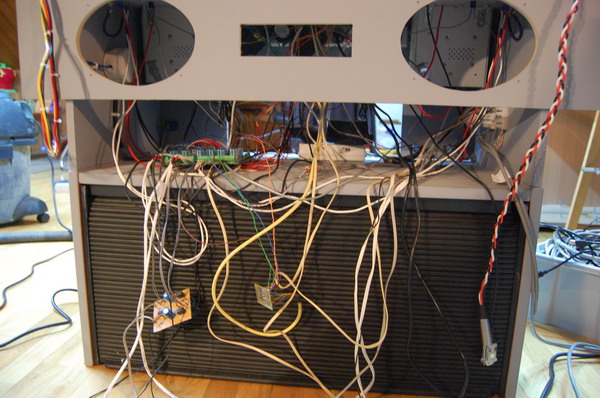

l'arrière du poste

l'auto radio installé

ponçage des ex-trous

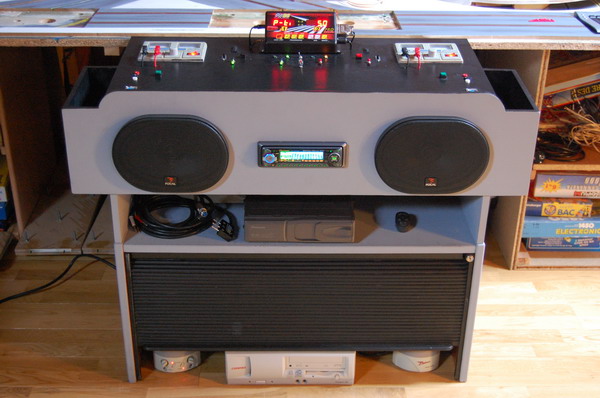

et comme le dessus du poste était trop salissant en gris, hop un peu de noir, en plus on verra bien les led sur fond noir

je reviens de suite , pour le reste des photos

On continue avec la piste, histoire de changer un peu

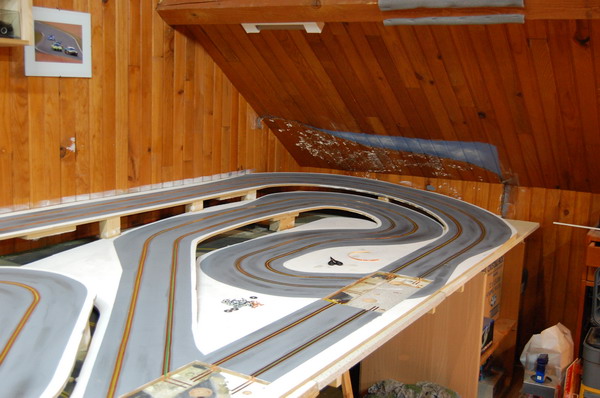

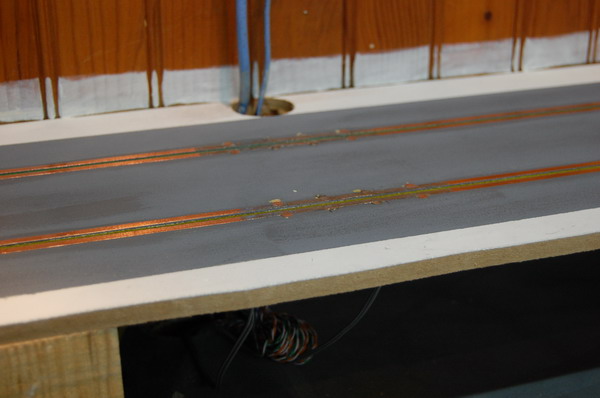

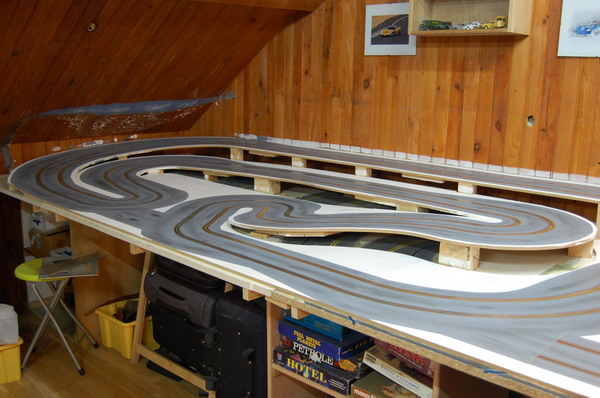

toute la piste cuivrée sans les modules

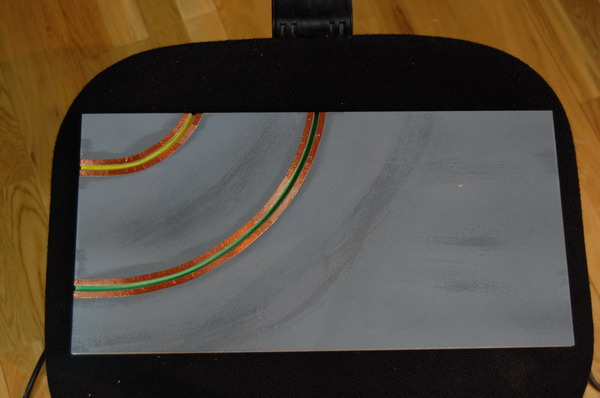

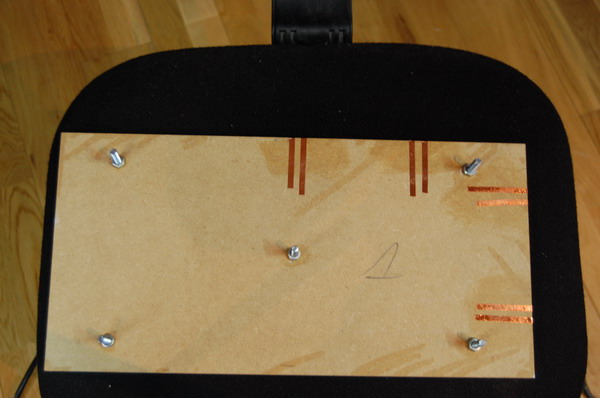

comment j'ai posé le cuivre sur mes modules

et voila, les 6 modules courbes en place (il me reste les 6 modules droites a cuivrer), faut quand même vous dire que j'ai encore du reprendre mes modules un part un, car avec le cuivre posé c'était trop juste pour les emboiter, l'emboitement était trop précis.

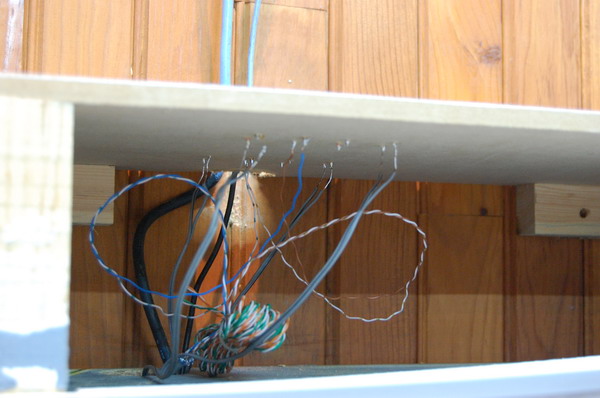

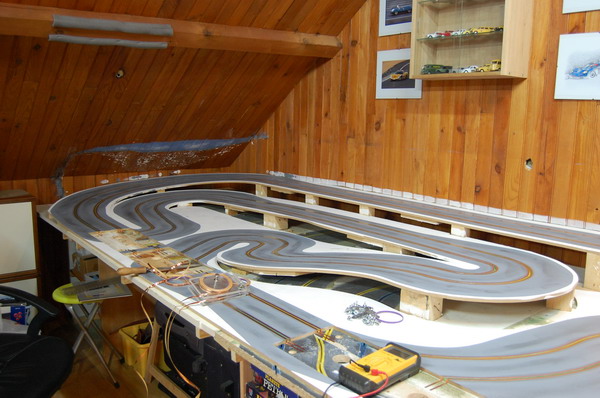

cablage de la piste et de la détection.

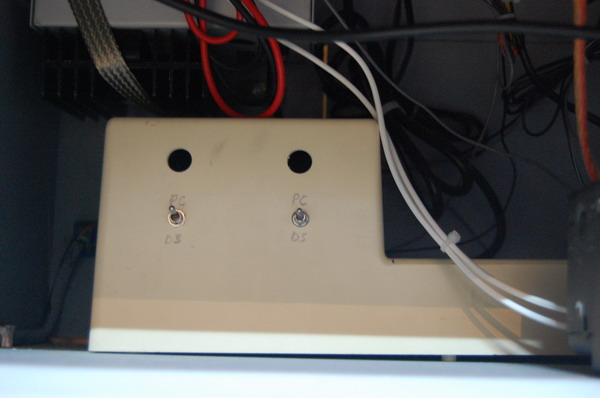

mes inverseurs de cables de détections pour mon DS et mon PC, je les ai mis sur le boitier car ils ne sont pas utilent sur le poste

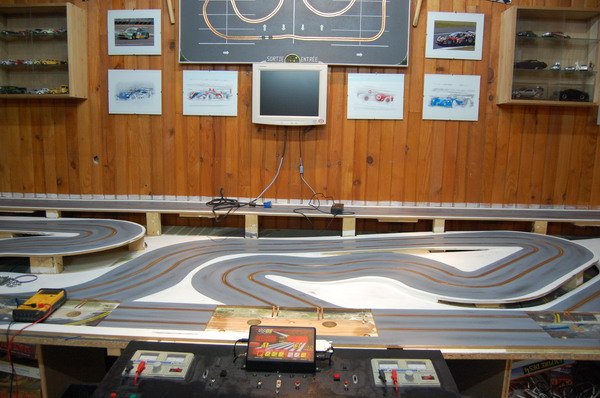

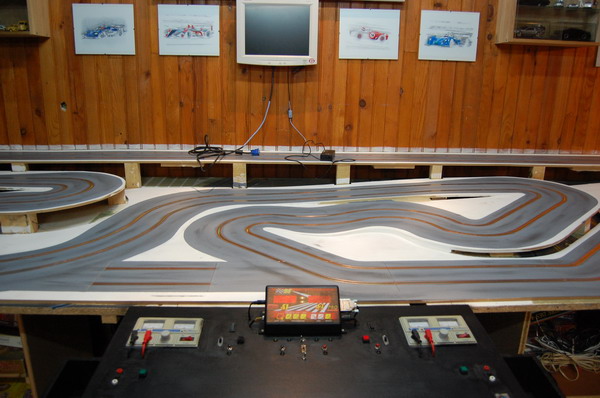

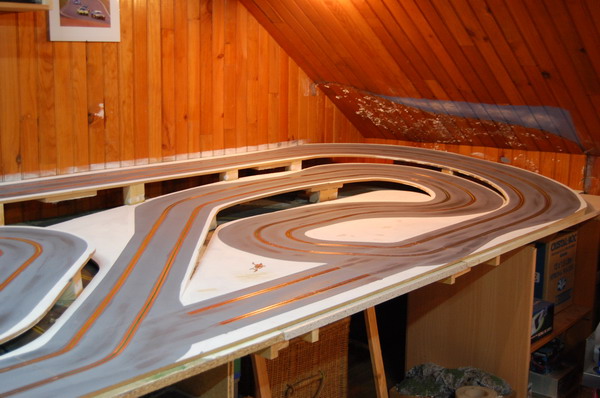

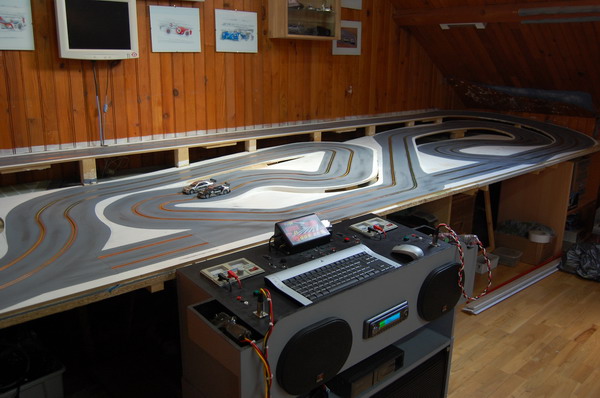

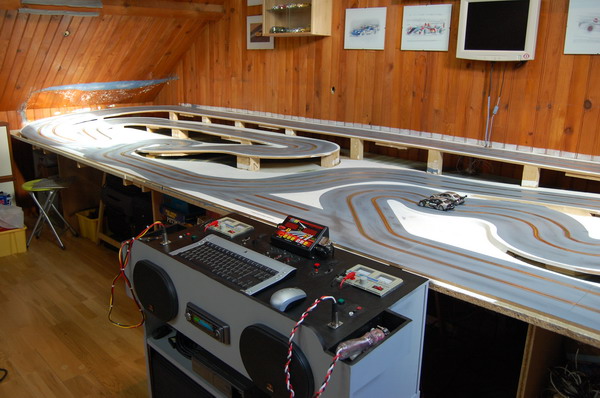

et voila ça tourne du feu de dieu

si vous avez des questions n'hesitez pas, en attendant je vous prépare un petit descriptif du poste et je reviens dans quelques minutes

Ouaip , bien , bravo les gars !!!

ah enfin elle tourne reste plus que la déco et là je te connais tu va nous mettre le PAQUET (de noel)

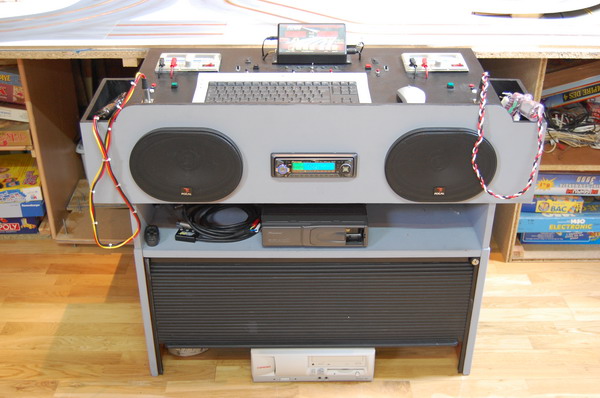

Lors voila le détail du poste :

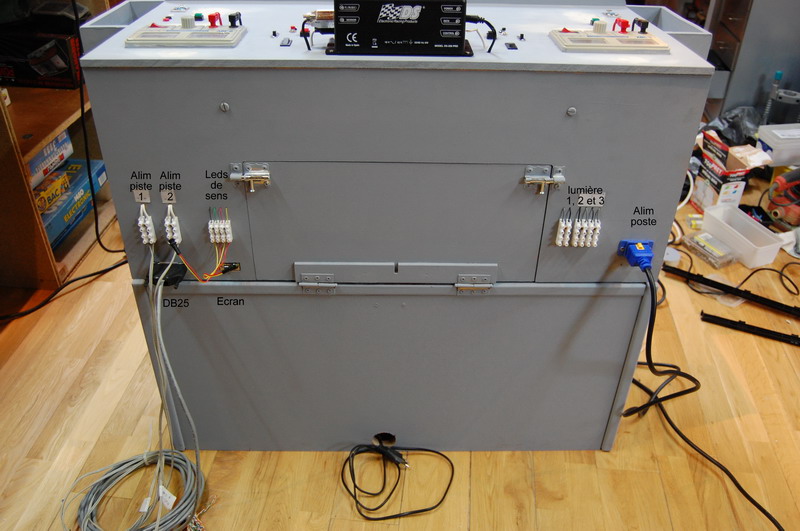

face arrière : pas grand chose a expliquer, le poste est complètement déconnectable par l'arrière en 1min grace au dominos enfichable. il y a doc l'alimentation des Pistes, un DB25 pour la détection, un port video pour l'écran du PC, 3 dominos qui iront alimenter diverses lumières sur le circuit. et les 2 petite Leds qui elles iront plus tard sur le circuit et afficheront le sens de roulage.

et tout en bas du poste la prise seule c'est pour brancher mon autoradio sur une alim séparée, pour qu'il reste branché en permanence sinon si je le mets sur le l'alim du poste dès que j'éteinds le poste l'autoradio perd toute sa config.

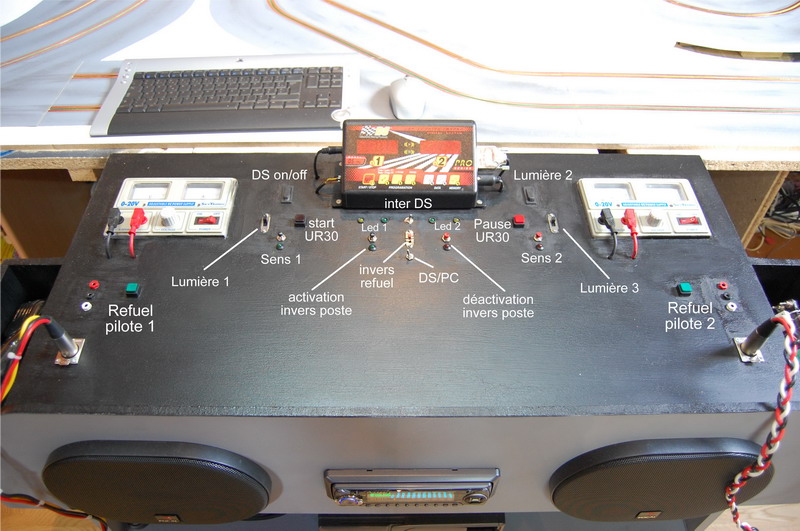

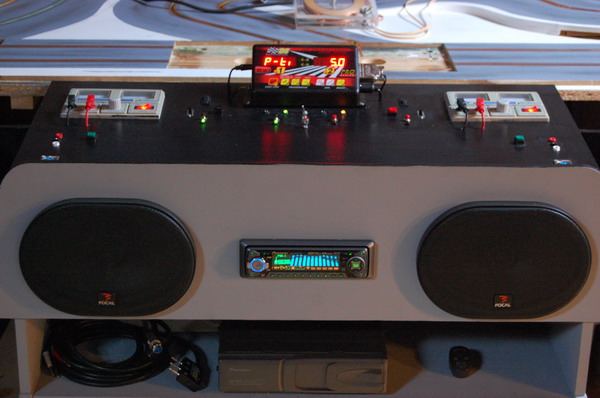

le poste de pilotage .

Refuel pilote 1 et 2 = bouton de refuel de chaque pilote
Invers refuel = quand on inverse les postes il faut aussi inverser le refuel.

sens1 = inverseur de sens activation = petit bouton poussoir noir avec sa Led.
sens2 = inverseur de sens déactivation = petit bouton poussoir rouge avec sa Led.

activation inverseur de poste = petit bouton poussoir noir avec sa Led.
désactivation inverseur de poste = petit bouton poussoir rouge avec sa Led.

Lumière 1 , 2 et 3 = diverses lumières du circuit.

DS on/off = interrupteur marche arrêt du DS.

Start UR30 = bouton poussoir noir qui lance le départ ou la arrête la course sur UR30
Pause UR30 = bouton poussoir rouge qui pause ou relance la course sur UR30

Inter Ds = interrupteur qui commande le stop and go du DS, marche forcé, pause ou marche normale.

DS/PC = interrupteur de choix de comptage DS ou PC

LEDs 1 = montre au pilote 1 sur quelle piste il court = une led verte et un jaune comme les couleurs des pistes.

LEDs 2 = montre au pilote 2 sur quelle piste il court = une led verte et un jaune comme les couleurs des pistes.

alors ca parait beaucoup mais on s'y fait très vite et puis c'est très visuel avec les leds donc sait de suite ce qui est actif ou pas.

en tout cas moi j'adore, c'est très pratique, on peut tout commander du poste.

bon et bien je vous laisse , je vais faire dodo

C'est genial !!!!!!

Jojo , je veux la même chose pour noël

le MedSlotRing Wood version 4 !!!!

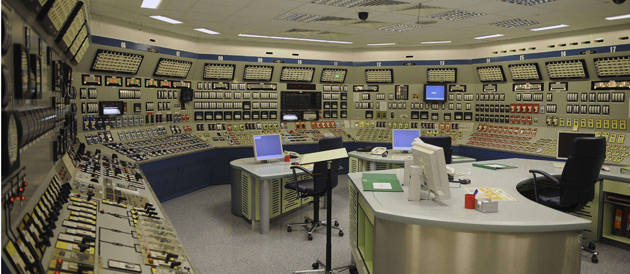

La photo du futur projet !!! En avant première !!!!

là je comprend merci pour la photo MATT

Matt a écrit :

le MedSlotRing Wood version 4 !!!!

La photo du futur projet !!! En avant première !!!!

et encore, ca c'est que le revers du décore, il y aura la piste qui prtira de chaque boue de orly hein MED

vraiment du super boulot, la piste comme toujours, mais je suis surtout impressionné par le reste, moi avec un paquet de nouille pareil, j'aurai dejà fait pété la barraque

hate de voir la déco

bonsoir
bien la photo matt ça me rapelle un peu mon taff;il en a 4 dans un style a peu pres pareil,mais moins compliquer que le poste a med !!!!!!!!!
med vraiment beau boulot par contre y a un me...er la dedans voudrait pas y habiter
