Kit Slot-It SP16 : ca marche pôôôô !

En fait, ce n'est pas tout a fait ton kit qui n'accepte pas d'autre LED, mais comme dit plus haut, ton kit utilise des LED spéciales (qui peuvent être alimentées directement sour 5 ou 12V).

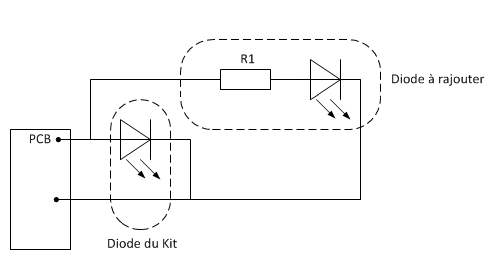

Si tu veux ajouter des LED standard en // pour pouvoir bénéficier du condensateur, il faudra rajouter une résistance en série avec la LED standard.

La valeur de la résistance va dépendre de la tension, il faudrait que tu mesure cette tension au borne de la LED blanche de ton kit, lorsque tu as la poignée à fond, appelons cette valeur Ua

Le calcul de la résistance sera R1=(Ua-Vf)/Id
Ua= tension mesurée
Vf= tension direct de la diode (2V pour les rouge/3.5V pour les blanche à 20mA)
Id= courant diode soit 20mA

Il faudra prendre la valeur de résistance directement supérieur dans les résistance standard.

Bon bricolage....

Marconet

Merci du tuyau !

Maintenant, comme ces kits, en plus d’être chiants à monter, ne sont pas donnés et qu'il semble y avoir sur le site quelques pointures en électronique, on ne peut pas en faire soi-même ?
En plus des leds et de la résistance qui va bien, à part un bête condo pour emmagasiner le courant et une diode pour que celui-ci ne se vide pas dans le moteur à la décélération, il faut quoi ?
Et s'il ne faut que cela, quelles sont les valeurs à utiliser ?

Une petite recherche sur internet permet de trouver pas mal de choses, certes la plupart en anglais, mais c'est la langue que j'utilise par défaut pour mes recherches:

slotcars.carlsoncomputers
www.carrera4fun (tiens en allemand celui-là.....)
.philippejmarchand

si vous avez des problèmes de traduction, n'hésitez pas à me demander.

A+

Heu, c'est pas trop dans les textes que j'ai besoin de traduction (quoi que l'allemand, je le parle très mal, même avec une patate chaude dans la bouche) c'est plutôt au niveau des schémas et des abréviations que ça coince...

Ce ne serait pas possible d'avoir des schémas un poil plus explicite ?

Et pour info, même avec des résistances (ou sans) d'autres leds ne fonctionnent pas.

Tu as pu mesurer quelle tension aux bornes des LED du kit?
