voila , j'ai un petit soucis en voulant créer un inverseur de pilotage

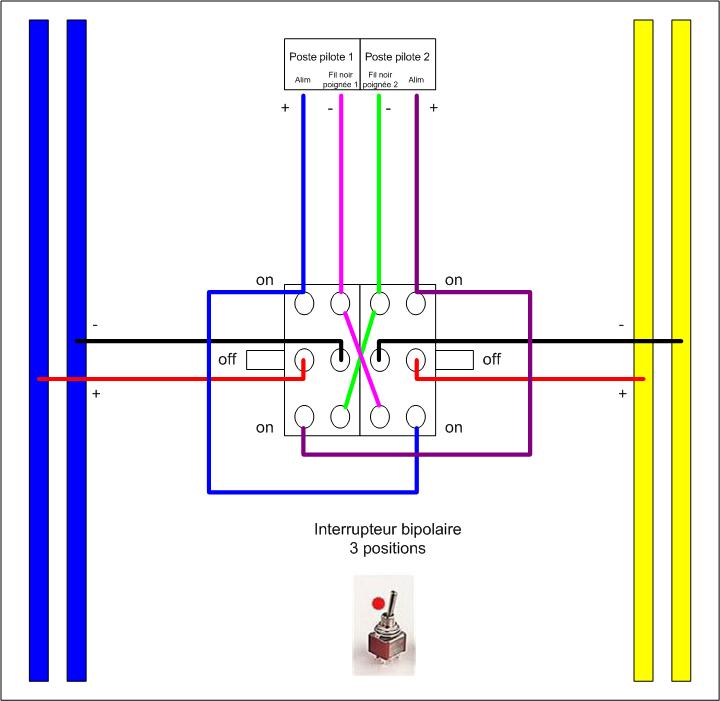

j'ai fait les branchement identique au plan de MED mais rien ne fonctionne comme il faudrai ça disjoncte à chaque fois quelqu'un peu me dire si le plan est bon

merci

Mr CLEAN est le HITMAN du slot

Retour en haut de page Atteindre le bas de la page

Message

mrclean
Jedï d'honneur

Voir plus

Date du message : vendredi 8 février 2008 à 22h12

bon alors , les pros , c'est bon le plan j'attends vos réponses

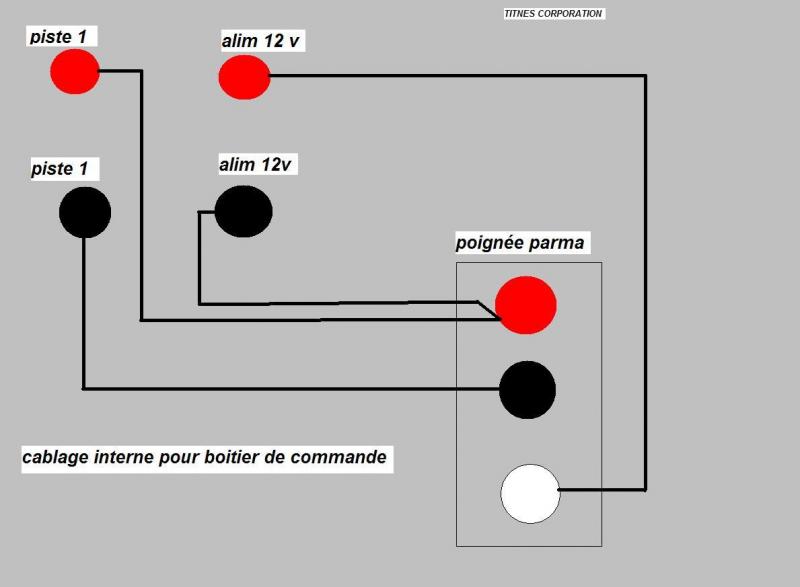

car si on regarde ce shéma la fiche banane noir de la poigné , c'est le + de la piste
et sur le schéma au-dessus , il met que le fil noir de la poignée est négatif
je comprend plus rien et vous

Mr CLEAN est le HITMAN du slot

Message modifié le vendredi 8 février 2008 à 22h39 par mrclean

Retour en haut de page Atteindre le bas de la page

Message

bartwasa
Visiteur

Date du message : samedi 9 février 2008 à 02h48

ton shéma m'a l'air juste mais toi le respecte tu ??

l'homme a la défonçeuse

Retour en haut de page Atteindre le bas de la page

Message

mrclean
Jedï d'honneur

Voir plus

Date du message : samedi 9 février 2008 à 08h45

bartwasa a écrit :
ton shéma m'a l'air juste mais toi le respecte tu ??

du mieux que je peux car j'ai un doute sur le fils noir de la poignée , c'est bien le positif de la piste , car le fil rouge va au négatif de l'alim donc négatif de la piste
si c'est ça le plan de l'inverseur n'est pas bon car MED inscrit fil noir négatif de la poignée et c'est là que je me perds

Mr CLEAN est le HITMAN du slot

Retour en haut de page Atteindre le bas de la page

Message

jojo
Sloteur Fou

Voir plus

Date du message : samedi 9 février 2008 à 10h37

mrclean a écrit :
bartwasa a écrit : ton shéma m'a l'air juste mais toi le respecte tu ??

du mieux que je peux car j'ai un doute sur le fils noir de la poignée , c'est bien le positif de la piste , car le fil rouge va au négatif de l'alim donc négatif de la piste
si c'est ça le plan de l'inverseur n'est pas bon car MED inscrit fil noir négatif de la poignée et c'est là que je me perds

Attention Med utilise une allim par voie. Et toi une ou deux allim

A+ Jojo

Retour en haut de page Atteindre le bas de la page

Message

mrclean
Jedï d'honneur

Voir plus

Date du message : samedi 9 février 2008 à 11h42

jojo a écrit :
mrclean a écrit : bartwasa a écrit : ton shéma m'a l'air juste mais toi le respecte tu ??

du mieux que je peux car j'ai un doute sur le fils noir de la poignée , c'est bien le positif de la piste , car le fil rouge va au négatif de l'alim donc négatif de la piste
si c'est ça le plan de l'inverseur n'est pas bon car MED inscrit fil noir négatif de la poignée et c'est là que je me perds

Attention Med utilise une allim par voie. Et toi une ou deux allim

une alim par voies

Mr CLEAN est le HITMAN du slot

Retour en haut de page Atteindre le bas de la page

Message

jojo
Sloteur Fou

Voir plus

Date du message : samedi 9 février 2008 à 12h13

mrclean a écrit :
une alim par voies

Alors le branchement de Med est bon. J'ai refais le plant complet si ça peut aider.

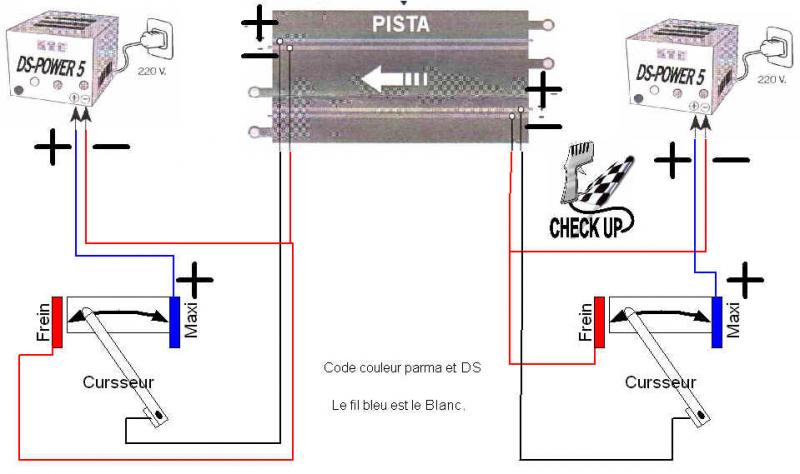

Branchement normal :

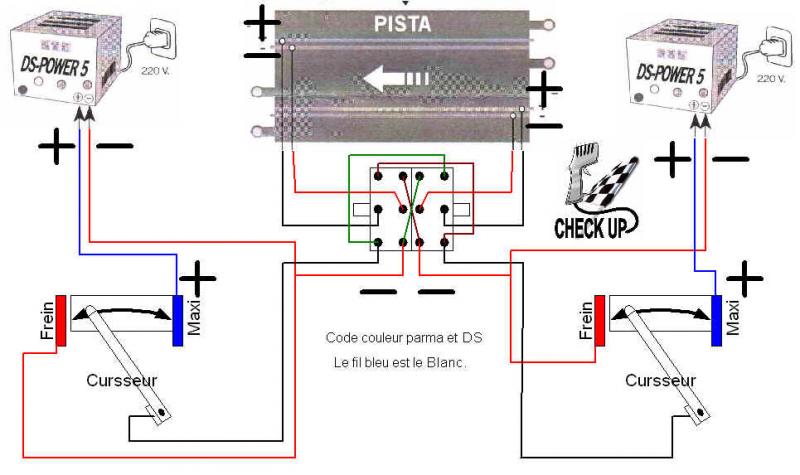

Avec inverseur de poignée :

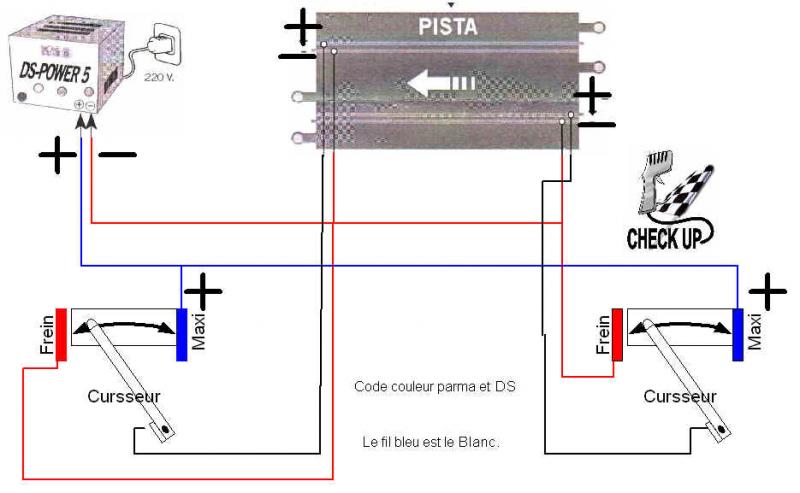

Pour ceux qui n' aurai qu'une seule allim, branchement normal :

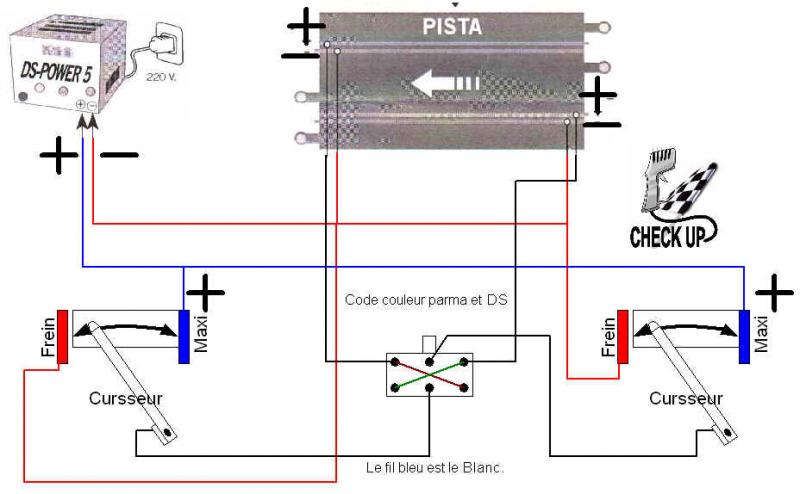

Avec inverseur de poignée :

A+ Jojo

Retour en haut de page Atteindre le bas de la page

Message

mrclean
Jedï d'honneur

Voir plus

Date du message : samedi 9 février 2008 à 12h34

bon ,j'imprimes tes plans et je ressayes , on verra bien, merci :)

Mr CLEAN est le HITMAN du slot

Message modifié le samedi 9 février 2008 à 12h35 par mrclean

Retour en haut de page Atteindre le bas de la page

Message

mrclean
Jedï d'honneur

Voir plus

Date du message : samedi 9 février 2008 à 13h26

mrclean a écrit :
bon ,j'imprimes tes plans et je ressayes , on verra bien, merci

là ça marche , je fini de controler et je te redis ça

Mr CLEAN est le HITMAN du slot

Retour en haut de page Atteindre le bas de la page

Message

mrclean
Jedï d'honneur

Voir plus

Date du message : samedi 9 février 2008 à 22h43


ça marche
j'ai trouvé ma boulette par rapport au plan à MED , je ne fesait pas la coupure des pistes par les interrupteurs

Mr CLEAN est le HITMAN du slot

Retour en haut de page Atteindre le bas de la page

Message

Med
Visiteur

Date du message : lundi 11 février 2008 à 09h35

Ben alors, on croit peut être que je mets du caca boudin sur mon site

Désolé j'étais un peu pris et 'ai pas pu répondre avant, mais mon plan c'est que j'ai utilisé pour faire mon inverseur et comme cela fonctionne sur ma piste ben ... je crois qu'il est ok le plan

Mais bon content que tu es trouvé la solution de ton probleme mr propre

Med

Retour en haut de page Atteindre le bas de la page

Message

mrclean
Jedï d'honneur

Voir plus

Date du message : lundi 11 février 2008 à 10h25

Med a écrit :
Ben alors, on croit peut être que je mets du caca boudin sur mon site

Désolé j'étais un peu pris et 'ai pas pu répondre avant, mais mon plan c'est que j'ai utilisé pour faire mon inverseur et comme cela fonctionne sur ma piste ben ... je crois qu'il est ok le plan

Mais bon content que tu es trouvé la solution de ton probleme mr propre

je n'ai pas dit que ton plan etait pas bon , ,je n'ai pas bien compris , je partais direct de la poignée et repasser par l'inter , donc jamais de coupure donc c'est ma faute ,mais tu aurai pu préciser donc c'est ta faute mais c'est un super avantage
