Posté le 25/01/2013 à 15h32 par gaets57

oui c'est ce que je me disais aussi mais je n'ai pas eu le choix par rapport à mon mécanisme de levage, néamoins je vais quand même regarder pour trouver une solution (c'est possible myennant le rajout d'une poulie je pense, je vais approfondir le sujet), merci pour l'intervention

Posté le 25/01/2013 à 16h42 par fs83

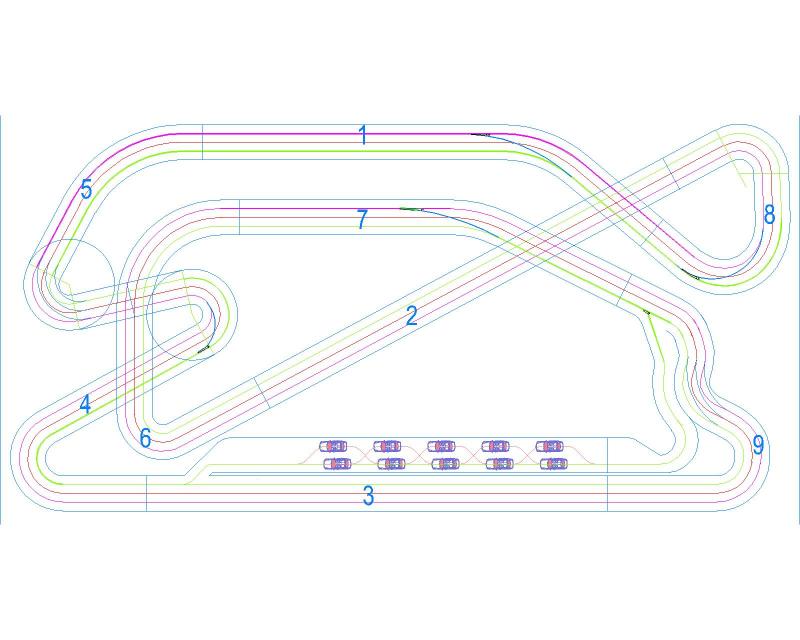

sur ton dessin ,la jointure juste avant l'entrée stand = 15cm avant il faut mettre ta ligne d'aimant qui servira de comptage jusque dans les stands ,8 cm après juste dans la voie stand l'aimant qui servira d'indication entrée stand et a la fin de ton muret stand un aimant pour la sortie.

sp-collectable.com

Posté le 25/01/2013 à 17h56 par Lepascual

Pourrais tu me dire comment est constituer ton système de levage, stp.
Je suis bien intéressé, je réfléchis pour mon futur projet de plateau (4,5mx 2.44m) relevable similaire au tiens.

Le slot, c'est ça k'se dou bon là !!!

Membre du C24S
http://circuit24samois.canalblog.com/

Posté le 25/01/2013 à 19h07 par gaets57

Pour fs 83:
J'avais pensé mettre les aimants de comptage devant les stands, les 2aimants dans l'entrée de stand et celui a la sortie et je pensais qu'il y avait une option rajouter un tour dans le logiciel slotit quand on passe dans les stands comme dans pc lapcounter?
sinon sniff j'aurais pas mon beau finish devant les stands (bon quand il n' y aura plus que ça comme problème je serrais quand même content...)

Pour Lepascual:
Autant te prevenir tout de suite les composants m'ont quand même couté cher:
tout d'abord j'ai fait un châssis en alu (pour économiser un peu de poids, je me suis fixer 400kg maxi) sur ce châssis j'ai mis des planches de MDF 12 pour le rigidifier et pour installer le futur décor, les pistes seront aussi réaliser dans du MDF de 12 et fixées dessus (comme cela je peux conserver le plateau si je fais un changement dans lapiste ou carrément une nouvelle).
Sur le châssis j'ai fait partir 6 câbles acier de 2mm (avec tendeur pour qu'ils aient la même tension) jusqu’à une poulie au plafond (bien mettre le câble à la verticale sinon en montant le plateau ne restera pas droit). Une fois les câbles passés dans les poulies ils sont tous réunis horizontalement dans un mousqueton qui lui est tiré par un treuil manuel pouvant supporter 500KG (d'ailleurs les poulies et chaques élément des 6 câbles et les poulies doivent résister à 400kg/6=66,6kg et le gros mousqueton réunissant toute la charge reçoit les 400kg)
Et voila j'ai en plus rajouter des chaines de sécurité pour le fixer en position haute (ce serait dommage qu'il tombe sur les voitures).
Malgré le treuil manuel, la montée est quand même difficile (vive le treuil électrique), je suis en train de regarder pour rajouter une poulie et diminuer la charge par 2 sur le treuil et aussi pouvoir descendre plus bas mon plateau.
Sinon pour les pieds j'ai bricolé des pieds rabatables (il y en a 14), et avec tout ça mon 1,73 mètre de hauteur passe en dessous (mais pas 1,90)
j'essaierais de prendre qqs photos plus tard en soirée

Posté le 25/01/2013 à 20h48 par gaets57

oui mais alors ça signifie que ma finish line est avant l'entrée des stands, moi j'aurais préféré qu'elle soit à hauteur du milieu des stands.
L'arrêt aux stands croisé n'est pas prévu, je vais juste faire une voie unique tout le long des stands, C'était juste sur le dessin au cas ou un jour j'ai envie d'essayer, mais trop couteux et trop long à mettre en place, surtout si maintenant tu me dis que ce n'est pas jouable... merci de l'info

Quelqu'un connait il la hauteur d'un camion course 1/32 pour savoir à quelle hauteur je dois faire mes pont au cas où?

Pour Lepascual: j'ai pris qqs photos en position relevé je les mettrais en ligne dans la soirée quand j'aurais un peu plus de temps (pour l'instant il y a un petit bonhomme qui demande un peu d'attention)

Posté le 25/01/2013 à 21h20 par gaets57

bon voila qqs photos du système de levage (qui peut encore être amélioré) en position haute

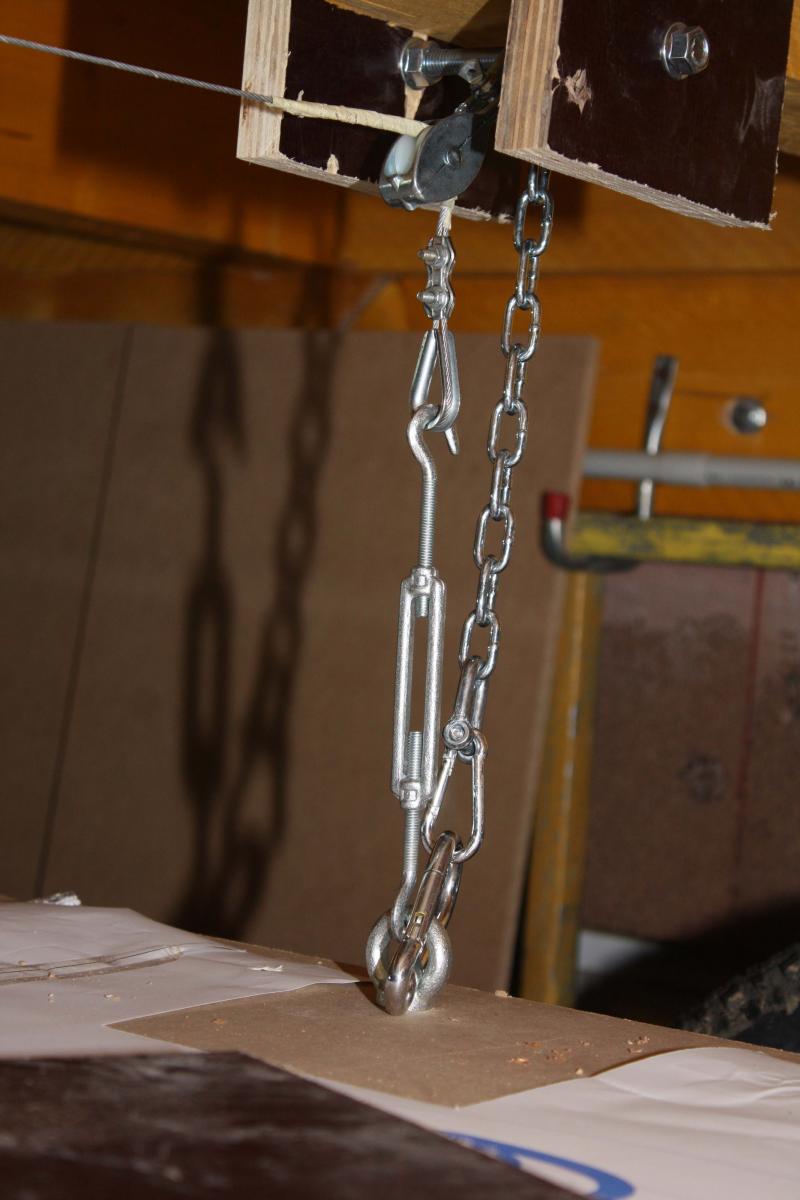

ici on voit bien la fixation sur le plateau, l'attache est fixé en fait sur le châssis alu en dessous le MDF, puis le tendeur puis le câble remonté au maximum. La poulie, le câble et sa fixation sont alignés verticalement. on peut aussi voir la chaîne de sécurité

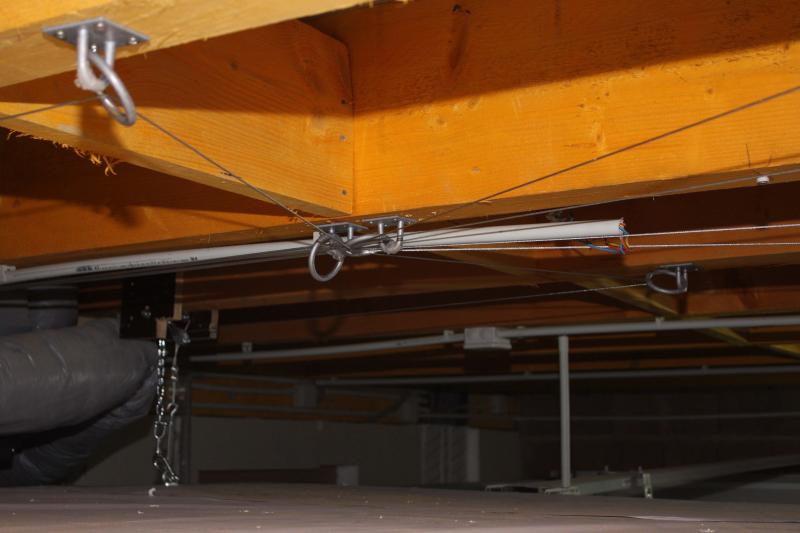

Les 6 câbles se réunissent à travers ces anneaux (qui ne sont pas terribles car ils engendrent trop de frottement donc trop d'efforts, il faudrait remplacer par des poulies). ces anneaux sont importants ils permettent que le plateau se lève horizontalement

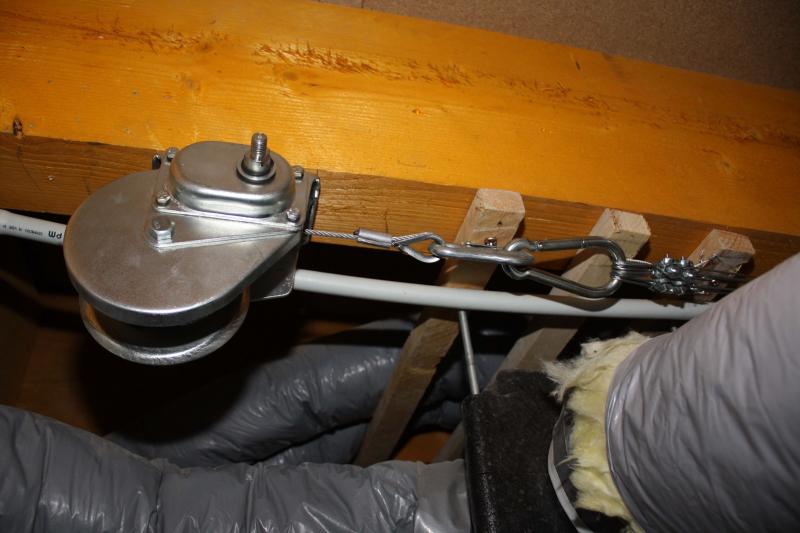

Le bout des câbles est relié au treuil à l'aide d'un gros mousquetton

voila je ne sais pas si c'est suffisamment clair, mais je n'ai jamais été le roi de la rédaction...

Posté le 25/01/2013 à 21h36 par fs83

excuse je me suis mal exprimé ,je voulais dire dans la ligne droite (entre chiffre 3 et 9) avant ton dédoublage des stands

sp-collectable.com

Posté le 25/01/2013 à 21h44 par gaets57

ok merci maintenant j'ai compris, effectivement je n'avais pas penser comme ça mais ça me va aussi

Posté le 04/02/2013 à 13h59 par gaets57

bonjour
alors voila ça y est j'ai des béquilles toutes neuves....

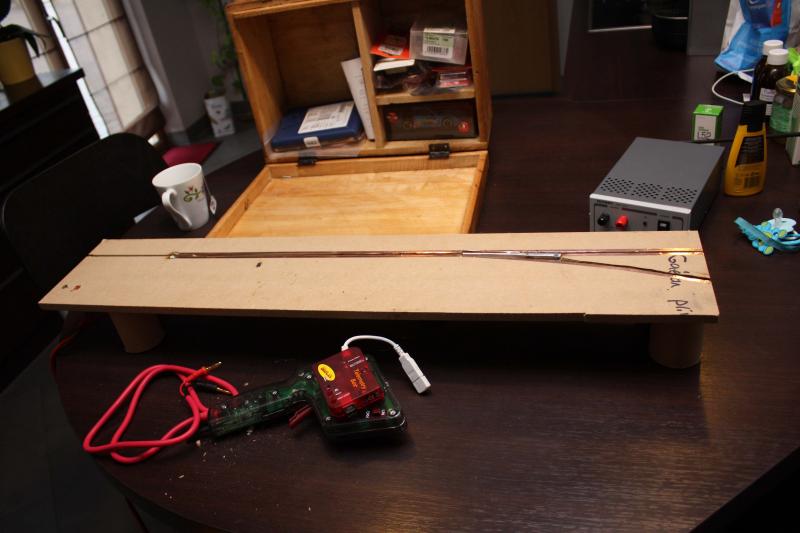

du coup je me suis fais un petit morceau de piste sur la quelle je m'amuse à tester l'électronique

Pour résumer rapidement: l'installation de la puce dans la voiture a été facile (sauf que maintenant je n'arrive plus à rentrer la puce pour les phares ) l'installation des logiciels aussi sans problèmes, le seul problème rencontré est que une fois que j'avais rentré le même numéro d'ID pour la commande et pour la voiture en passant par le bootloader, la voiture ne fonctionnait pas, il a fallu que je le fasse "manuellement" à partir de la commande (flèche bas+boutton rond+gachette,...) je ne sais pas si c'est normal?
sinon j'ai aussi upgrader la puce voiture, le dongle et la commande dans leur dernière version
j'ai mis tout ça sur ma piste d'essai avec un aimant et un aiguillage et tout fonctionne, seule déception, mon électro-aimant pour l'aiguillage n'est pas assez puissant pour vaincre l'effort du ressort de rappel, j'en ai commandé un autre pour test(si qq'un à une réf chez Conrad par exemple, je suis preneur)
et voila maintenant on va solliciter beau papa pour couper les tronçons avant de les rainurer

Posté le 04/02/2013 à 14h33 par gaets57

ok merci pour l'info

Posté le 05/02/2013 à 10h18 par cousinhub88

du beau boulot et un nouveau sloteur dans l'est. Ca c'est une bonne nouvelle; A quand une arsouille chez toi ?

Il y a une vie après le Carrera, une piste Sillage Racing

http://lecircuitdessapins.blogspot.fr/

Posté le 05/02/2013 à 10h42 par gaets57

merci
aujourd'hui je commence la découpe de mes rails (j'arrive à me tenir debout sans béquilles )
allez je vais faire chauffer la scie sauteuse, peut-être une photo ce soir
C'est cool les congés maladie....

Posté le 05/02/2013 à 11h45 par cousinhub88

gaets57 a écrit :

merci aujourd'hui je commence la découpe de mes rails (j'arrive à me tenir debout sans béquilles ) allez je vais faire chauffer la scie sauteuse, peut-être une photo ce soir C'est cool les congés maladie....

bon courage. quand tu seras remis, il y a quelques pists sympa en meuse, meuthe et moselle, vosges et moselle a tester.

Il y a une vie après le Carrera, une piste Sillage Racing

http://lecircuitdessapins.blogspot.fr/

Posté le 05/02/2013 à 12h18 par gaets57

oui j'ai déjà eu contact avec des gens de la région dont un qui m'a parlé de toi et ta chouette piste digitale apparemment.
La découpe avance bien mais c'est l'heure de la pose en plus l'infirmière doit passer (il faut que je me dépoussière un peu)
Petite question que je me pose pour les bordures: peut on la faire plus haute de 1 ou 1,5mm par rapport à la piste sans que cela gêne trop le comportement de la voiture? (je n'aime pas trop quand c'est tout plat)
