Posté le 29/12/2007 à 20h20 par Teubarland

RS a écrit :

Aucune info sur l'emballage des Art-Kit . J'ai trouvé sur le site de S&G sur des lampes de rechange de la même marque: 1 lampe = 12V-100 mA; dois-je en conclure que pour 30 lampadaires, 100 mA X 30 = 3 A ?

je suppose que ta raison !!! mais chui loin d'etre un bon dans ce domaine !!!!!!
du coup, attend plutot l'avis d'un connaisseur !!!! j'ai pas envie d'etre responsable d'un eventuel incident chez toi !!!
copain pas electricien quand meme ????????????????????????????,,

.
.
.
.
.
.
L'humour noir, c'est comme le boudin blanc, c'est une question de gout ...

Posté le 29/12/2007 à 21h29 par F5JFS

Exact RS chaque lampadaire à donc une puisance de P = U x I + 12 x 0.100] = 1.2 W. Pour 30 lampadaires, il te faudra donc juste une alimentation sortant 12 V sous 3 A. Tu peux aussi utiliser une autre solution, te servir des petits blocs d'alimentation d'origine de nos chers circuits 8o, je suis certain qu'en regard du nombre de personnes qui les remplacent par une bonne alimentation stabilisée et réglable tu n'auras aucun mal à t'en procurer !

Marc, oui j'y ai pensé mais pour le prix des guirlandes je pense que c'est quand même une bonne solution sachant qu'il va me falloir un linéaire éclairé de 50 m (c'est grand, très grand ) !

Bonne fin d'année 2007, 73 QRO et bon slot à tous !

Mes sites web:
http://slotmania.site.voila.fr/
http://slotmania.new.site.voila.fr/
http://rallyslot.site.voila.fr/
http://retroslot.monsite.orange.fr/
http://miniboats.site.voila.fr/

Posté le 29/12/2007 à 21h49 par Teubarland

ouai !!! 50 m ça calme effectivement !!! si tu trouve le moyen de pouvoir changer la guirlande avec relativement de facilité, alors ok !!! mais si tu demonte la guirlande pour recup les ampoules et faire des p'tits lampadaires qui vont bien !!!

aille ! aille ! aille !!!!!! j'dit ça !!! j'dit rien !!!! je vois bien, par experience, que l'on peut te faire confiance !!!!!
a bientot ! pour ce "fabuleux" mais intrigant scratch que tu prepare !!!!!

.
.
.
.
.
.
L'humour noir, c'est comme le boudin blanc, c'est une question de gout ...

Posté le 30/12/2007 à 12h12 par RS

Teubarland a écrit :

hééé !!! l'ami Jean-luc !!! 250 ampoules en serie !!!!!!!!!!!!!!! ta pas peur toi !! tu te rend compte que quand une sera grillé, plus rien ne fonctionneras !!??? a ce moment là !!!!! : ok pour le prix bas !!! a fond avec toi !!! mais, je me met a ta place quand tu sera devant ton beau circuit et que la guirlande ne s'allumeras pas !!!! t'auras plus qua tout changer !!! non ?? ça te fait pas peur ???????????????? sinon, pour RS, j'ai fait un p'tit dessin !!! j'espere que ça t'aideras !!!! : quand t'a une nouvelle ampoule, paf, dans les trous !!!

Salut Teubar !
J'aime bien ton idée des barrettes de dominos, mais comment relies tu, par exemple pour le +, le fil, à chaque domino, par une succession de petits pontages ?
Si ma question te parait stupide ... c'est normal, je n'y connais rien du tout !!!

RS

Posté le 30/12/2007 à 13h02 par Teubarland

tu prend du fil electrique rigide en bobine de 20 m, c'est pas tres cher, et en plus, avec, tu peut faire des arbres !!! tu dénude un bout d'environ 50 cm, apres tu coupe des bouts de 1.5 cm (ça depent de tes sucres !!) apres, tu les plies en 2, et tu obtiens des U, mais en cuivre !! que tu met dans les trous !!!!!

non ??????????????????????????????????????????????

.
.
.
.
.
.
L'humour noir, c'est comme le boudin blanc, c'est une question de gout ...

Posté le 30/12/2007 à 13h09 par F5JFS

RS: je pense que dans ce cas le mieux est de soudé à l'étain chacun des fils des lampadaires sur un tige en laiton vendue au mètre dans les magasins de modélisme Comme ces tiges ne doivent absolument pas rentrer en contact, au risque alors de faire un court jus, tu peux les maintenir écartérs par quelques barrettes de plastique ou de bois. Au bout de chaque tige laiton tu peux alors placer un domino que tu relies par des fils vers l'alimentation...
Teubarland: je compte juste faire dépasser les lucioles au dessus du plateau supportant mon circuit; les fils et douilles seront cachés sous le plateau et ainsi en cas de pb je pourrai ainsi démonter l'ensemble de chaque guirlande pas en dessous !
Le seul point délicat est au moment du percage du plateau car il faut faire les trous du bon diamètre afin qu'il permettent sans collage la fixation de la douille par simple emboîtement (chose que j'ai déjà réalisèe sur un de mes cicuits) !
Bonne fin d'année 2007, 73 QRO et bon slot à tous !

Mes sites web:
http://slotmania.site.voila.fr/
http://slotmania.new.site.voila.fr/
http://rallyslot.site.voila.fr/
http://retroslot.monsite.orange.fr/
http://miniboats.site.voila.fr/

Posté le 30/12/2007 à 13h30 par Teubarland

F5JFS a écrit :

Teubarland: je compte juste faire dépasser les lucioles au dessus du plateau supportant mon circuit; les fils et douilles seront cachés sous le plateau et ainsi en cas de pb je pourrai ainsi démonter l'ensemble de chaque guirlande pas en dessous ! Le seul point délicat est au moment du percage du plateau car il faut faire les trous du bon diamètre afin qu'il permettent sans collage la fixation de la douille par simple emboîtement (chose que j'ai déjà réalisèe sur un de mes cicuits) ! Bonne fin d'année 2007, 73 QRO et bon slot à tous !

hé hé !!!! t'ai trop fort !!! c'est effectivement une excellente idée !!!!!!!!
tres pratique, rapide et efficace !!!

.
.
.
.
.
.
L'humour noir, c'est comme le boudin blanc, c'est une question de gout ...

Posté le 01/01/2008 à 15h04 par RS

Merci les gars !
Avant tout, meilleurs voeux pour cette nouvelle année.
Pour en revenir à mon "problème", car c'est toujours un PROBLÈME, Je reviens vers vous.

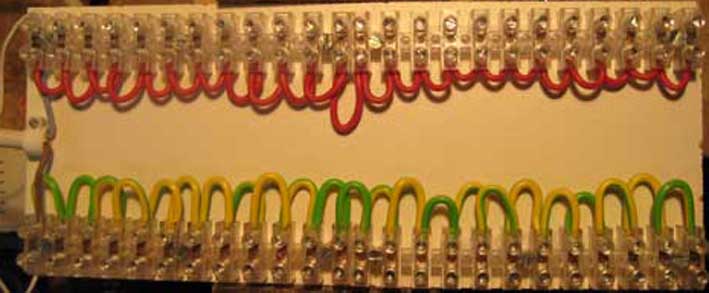

J'ai réalisé un branchement sur barrettes de dominos, comme Teubar me l'a expliqué ... et ça ne fonctionne toujours pas. Je me demande si ça ne vient pas du type de transfo que j'ai acheté. C'est un transfo électronique pour sources très basse tension 12V de type spot halogènes, acheté chez Lee Roy ... (il n'y avait rien d'autre !) ... Help !

RS

Posté le 01/01/2008 à 16h26 par Teubarland

RS a écrit :

Merci les gars ! Avant tout, meilleurs voeux pour cette nouvelle année. Pour en revenir à mon "problème", car c'est toujours un PROBLÈME, Je reviens vers vous. J'ai réalisé un branchement sur barrettes de dominos, comme Teubar me l'a expliqué ... et ça ne fonctionne toujours pas. Je me demande si ça ne vient pas du type de transfo que j'ai acheté. C'est un transfo électronique pour sources très basse tension 12V de type spot halogènes, acheté chez Lee Roy ... (il n'y avait rien d'autre !) ... Help !

1- as tu essayer de changer les poles ???? c'est a dire, d'inverser les fils !!
2- peut etre que ton transfo est pas asser puissant !!! du coup, ça s'allume pas !!!!
essaye de mettre moins d'ampoules !!!! t'en as mis combien ???

.
.
.
.
.
.
L'humour noir, c'est comme le boudin blanc, c'est une question de gout ...

Posté le 01/01/2008 à 16h42 par RS

Teubarland a écrit :

RS a écrit : Merci les gars ! Avant tout, meilleurs voeux pour cette nouvelle année. Pour en revenir à mon "problème", car c'est toujours un PROBLÈME, Je reviens vers vous. J'ai réalisé un branchement sur barrettes de dominos, comme Teubar me l'a expliqué ... et ça ne fonctionne toujours pas. Je me demande si ça ne vient pas du type de transfo que j'ai acheté. C'est un transfo électronique pour sources très basse tension 12V de type spot halogènes, acheté chez Lee Roy ... (il n'y avait rien d'autre !) ... Help ! 1- as tu essayer de changer les poles ???? c'est a dire, d'inverser les fils !! 2- peut etre que ton transfo est pas asser puissant !!! du coup, ça s'allume pas !!!! essaye de mettre moins d'ampoules !!!! t'en as mis combien ???

Pour l'essai, je n'en ai mis qu'une !

RS

Posté le 01/01/2008 à 17h52 par F5JFS

RS: salut regarde ce qui il y d'inscrit sur ton transfo 220V - 12V pour voir si il sort du courant alternatif (transformateur simple) ou continu (transformateur équipé en sus d'un pont redresseur de diodes). Ensuite si tu disposes d'un multimètre vérifie si le transfo branché sort quelques chose. Si rien ne sort c'est alors le transfo qui est QRT pardon HS ! Si sort quelque chose note la tension de sortie pour voir si elle est suffisante pour que l'ampoule d'un lampadaire fonctionne correctement ! Pour finir, et en faisant un jeu de mot certe facile, tiens nous au courant !
Bonne année 2007, 73 QRO et bon slot à tous !

Mes sites web:
http://slotmania.site.voila.fr/
http://slotmania.new.site.voila.fr/
http://rallyslot.site.voila.fr/
http://retroslot.monsite.orange.fr/
http://miniboats.site.voila.fr/

Posté le 01/01/2008 à 18h58 par RS

F5JFS a écrit :

RS: salut regarde ce qui il y d'inscrit sur ton transfo 220V - 12V pour voir si il sort du courant alternatif (transformateur simple) ou continu (transformateur équipé en sus d'un pont redresseur de diodes). Ensuite si tu disposes d'un multimètre vérifie si le transfo branché sort quelques chose. Si rien ne sort c'est alors le transfo qui est QRT pardon HS ! Si sort quelque chose note la tension de sortie pour voir si elle est suffisante pour que l'ampoule d'un lampadaire fonctionne correctement ! Pour finir, et en faisant un jeu de mot certe facile, tiens nous au courant ! Bonne année 2007, 73 QRO et bon slot à tous !

Salut "F5JFS",
Bonne année !!!

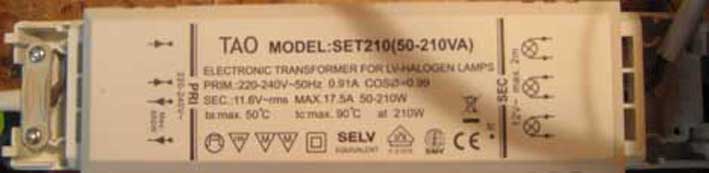

Voilà ce que j'ai:

RS

Posté le 01/01/2008 à 20h07 par RS

Vous auriez des photos de vos installations (transfo & branchement) ?

RS

Posté le 01/01/2008 à 21h01 par F5JFS

RS: d'après la photo que tu as mise dans ton post il s'agit d'un transformateur simple ne comportant de pont redresseur et qui sort donc 11.6 Volts mais en courant alternatif ! ! ! Pour ma part j'utilise pour alimenter les lucioles éclairant mon circuit une alimentation stabilisée entrée 220 V alternatif - sortie 13.8 V 7 ampéres.
Tu peux vérifier si le courant de sortie à ton transfo est bien alternatif avec un multimètre et ensuite essayer de brancher un de tes lampadaires sur le sortie de ton bloc d'alimentation alimentant ton circuit routier (cette alimentation sort du continu). Si ton lampadaire fonctionne dans ce cas tiens moi au courant
Bonne année 2007, 73 QRO et bon slot à tous !

Mes sites web:
http://slotmania.site.voila.fr/
http://slotmania.new.site.voila.fr/
http://rallyslot.site.voila.fr/
http://retroslot.monsite.orange.fr/
http://miniboats.site.voila.fr/

Posté le 02/01/2008 à 09h02 par Med

Salut Rs,

j'avais loupé se poste.

Bon moi j'ai 16 lampadaires ART kit sur mon circuit. Déjà, il ne faut pas les mettre en série, mais en parallèle.

Si ma mémoire est bonne les lampes ART kit fonctionne en 12V et consomme 100ma

J'ai donc acheté chez carrefour 2 transfo 12V 800mA (8€ le transfo), et j'ai branché 8 lampadaire par transfo. Mes transfo sont réglage (3,6,9,12V) l'avantage de pouvoir varier la tension c'est de varier l'intensité de l'éclairage du circuit.

Med

Posté le 02/01/2008 à 10h01 par Teubarland

bin, moi non, c'est tous en carton ! mais comme ta fait , c'est exactement ce que j'avais fait ! mais mon transfo était un transfo de scalex standard (16 V)
comme dit F5 ! essais plutot de voir du coté alternatif, ou continue !!!

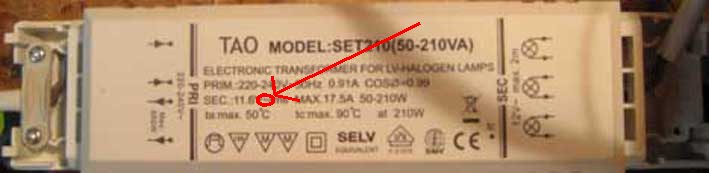

mais, les pros ! dans le ch'tit rond rouge, c'est pas le symbole du alternatif ???

.
.
.
.
.
.
L'humour noir, c'est comme le boudin blanc, c'est une question de gout ...

Posté le 02/01/2008 à 10h11 par Manou

ce n'est pas tout en carton mais Toutankamon

Manou

Posté le 02/01/2008 à 10h26 par Teubarland

Manou a écrit :

ce n'est pas tout en carton mais Toutankamon

heu !! toutenkamon ! le dieu d'la jante !!! c'est ça ??

.
.
.
.
.
.
L'humour noir, c'est comme le boudin blanc, c'est une question de gout ...

Posté le 02/01/2008 à 18h47 par F5JFS

Salut les copains, oui Marc il me semble malgré mes yeux de vieux qu'il s'agit bien du sigle représentant un courant alternatif !
Bonne année 2007, 73 QRO et bon slot à tous !

Mes sites web:
http://slotmania.site.voila.fr/
http://slotmania.new.site.voila.fr/
http://rallyslot.site.voila.fr/
http://retroslot.monsite.orange.fr/
http://miniboats.site.voila.fr/

Posté le 02/01/2008 à 19h58 par RS

Bonsoir tout le monde,
Merci à vous de m'aider dans ce p....n de m..dier !
Il faut du courant continu ?
