Posté le 09/09/2013 à 00h15 par Sh1v3r

Bonjour à toutes et à tous,

Voici la suite de ce week-end

N'ayant pas reçu mes feuilles de décalcomanie, j'ai donc corrigé le pylône centrale avec toutes les modifications expliqués dans mon précédent "post », déplacé ma piste et concernant les grillages de sécurité, n'ayant pas l'apprêt pour plastique ni la peinture, je me suis attaqué uniquement au gabarit pour tracé les points de collage des futurs câbles de fixations du grillage de sécurité.

Le pylône d'éclairage centrale modifié

Vues d'ensemble:

Différentes prises de vue:

Avant de continuer, étant donné que j'ai enfin terminé à 75% l'éclairage, qui était pour moi une phase importante de se projet, je souhaitais en profiter pour montrer aux nouveaux membres où remontrer au ancien le système de de rangement de la piste. Cela permet de se rendre mieux compte des contraintes d'une telle piste .

Voici l'ensemble des éléments qui composes cette piste une fois tous les composants et la décoration démontés:

Cela commence à faire pas mal de matériel. Une fois les murs complètement terminés (avec la pub et le grillage de sécurité) je m'attaquerais à la fabrication de malle en bois capitonné de mousse pour le transport .

Et voici comment elle se range :

La piste replacée à son emplacement initial:

Le grillage de sécurité

Plus de 10 mètres à préparer et à installer, cela fait beaucoup . Je les ai acheté en même temps que les murs de pneus chez slot track scenics.

Gabarit de traçage des points de collage pour poteaux.

Liste du matériel:

1 perceuse à man type "Dremel",
1 Foret à métal de diamètre 1 mm,
1 Réglet,
1 Marker,
1 Profilé "U" ou "L".

Dans la réalité, la norme concernant l'espace entre les câbles de fixation du grillage de sécurité est de 250 mm. Ce qui nous donne 7,8 mm à l'échelle 1/32. pour plus de facilité, j'ai tracé les point de perçage à environ 7,75 mm.

Et voilà, une fois le poteau marqué.

La piste reste en standby jusqu'à ce que je reçoive les feuilles de décalcomanie et l'apprêt ainsi que la peinture pour le grillage et les poteaux .

A bientôt pour la suite .

**************************************************
Le silence tue le savoir et inculque l'ignorance.

Posté le 11/09/2013 à 14h47 par Sh1v3r

Salut à toutes et à tous,

J'ai reçu enfin mes feuilles de décalcomanie vierges aujourd'hui
Je travaille actuellement sur la réalisation des planches des sponsors .

Afin de vous faire patienter, voici la liste officiel des sponsors que j'ai choisi pour ma piste:

Les définitifs:

SID Informatiques:

Petit clin d’œil à mon ancienne entreprise .

Free mobile:

Le meilleur opérateur mobile.

Shell:

Il fallait ne choisir un .

UPS:

Mon transporteur préféré.

MAAF Assurance:

Mon assureur depuis plus de 15 ans .

Ceux où j'hésite encore:

Crédit Mutuel:

Ma banque qui continu à me soutenir malgré la fin de mon entreprise .

MSI:

J'utilise leur produit depuis 1998 et je n'ai jamais été déçu .

Sony:

J'utilise leur produit depuis 2 ans.

Metzeler:

J'adore cette marque pneu que j'ai utilisé avec toutes les motos que j'ai possédé.

Rolex:

Marque officiel de la FIA:

Et pour terminer, voici le logo officiel de la piste:

N’hésitez pas à me donner vos avis sur ceux ou j'hésite en m'indiquant ceux que vous préférez et que vous imaginez bien sur la piste .

A bientôt pour la suite .

**************************************************
Le silence tue le savoir et inculque l'ignorance.

Posté le 11/09/2013 à 14h51 par fastwagon

Je fais encore jouer le rôle du chiant de service, mais... "Slot Bois Circuit"?!? Kesékesékessa? Surtout à Angers, France... ;)

Sinon le logo est pas mal...

Posté le 11/09/2013 à 16h34 par David Perone

Très sympa ces sponsors.
Jolie le logo du circuit
Mais je suis d'accord avec Fastwagon
Le nom parait un peu ringard
Pour quoi pas mettre tout simplement circuit de slot tout court ou piste slot en bois tout court?
Sinon bravo!!!!

Only Maxi 5

Posté le 11/09/2013 à 17h07 par Sh1v3r

Pas de soucis, la raison est simple, c'est le nom d'origine que je souhaitais conserver mais j’avoue avoir hésité à les laissés . Je me suis inspiré de celui de Nevers - Magny Cours:

Je modifierais cela ce soir .

**************************************************
Le silence tue le savoir et inculque l'ignorance.

Posté le 11/09/2013 à 20h44 par Sh1v3r

Voici le nouveau logo:

Vous en pensez quoi

**************************************************
Le silence tue le savoir et inculque l'ignorance.

Posté le 11/09/2013 à 20h58 par fastwagon

Y'a bon!

Posté le 12/09/2013 à 01h03 par David Perone

Voila, génial
Tu l'qs ton logo
Ne change rien

Only Maxi 5

Posté le 13/09/2013 à 23h55 par Sh1v3r

Bonsoir à toutes et à tous,

Merci, c'est adopté .

Je viens de terminer mes planches d'impression pour les décalcomanies. Mais avant de les imprimer, je souhaite connaître votre avis sur le rendu final afin de m'assurer que la piste ne sera pas trop surchargé de publicité .

Pour cela je suis en train de faire des montages photos pour me donner une idée.

Voici le premier montage:

D'autres vont suivre .

Qu'est ce que vous en pensez déjà

A bientôt.

**************************************************
Le silence tue le savoir et inculque l'ignorance.

Posté le 14/09/2013 à 10h09 par David Perone

C sur qu'avec les pubs ca rend encore mieux
Ca a vraiment de la gueule
On dirait un vrai
Magnifique
Bravo

Only Maxi 5

Posté le 14/09/2013 à 14h45 par mann72

bien vu Sh1v3r

VOLVO , veut dire " je roule " en Français

Posté le 14/09/2013 à 20h19 par Sh1v3r

Merci, cela ne fait pas trop surchargé

**************************************************
Le silence tue le savoir et inculque l'ignorance.

Posté le 14/09/2013 à 23h13 par wil

Houahou c'est beau !!!

Bravo, belle réussite.

Mon circuit
Mes voitures

Posté le 15/09/2013 à 07h54 par Sh1v3r

Bonjour à toutes et à tous,

Merci wil.

Voici une autre vu avec les stands:

Au départ, j'avais implanté la pub UPS sur le mur de la chicane, mais j'ai préféré abandonner, cela faisait trop chargé et ne rendait pas bien .

Voyez plutôt:

Sinon, n'ayant plus d'encre pour mon imprimante couleur , j'ai commencé les panneaux de distance définitifs :

Les panneaux sont imprimés sur du papier photo en 300 DPI et j'y est appliqué une couche de vernis mat en spray acheté en boutique de loisirs créatifs et la structure est conçu suivant le guide expliqué ici (en milieu de page).

A bientôt .

**************************************************
Le silence tue le savoir et inculque l'ignorance.

Posté le 15/09/2013 à 20h50 par mann72

J'aime bien avec UPS , mais ce n'est que mon avis

VOLVO , veut dire " je roule " en Français

Posté le 16/09/2013 à 00h10 par Sh1v3r

Bonsoir à toutes et à tous,

Merci mann72, En fait, la raison n'ai pas seulement graphique, j'avoue que je souhaite aussi que mon travail sur la patine "Béton Vieilli" soit aussi visible , si je recouvre tous les murs de sponsors, on ne verra plus le travail de patine que j'avais réalisé .

Voici le travail réalisé aujourd'hui.

J'ai terminé la structure des panneaux de distance.

Après ponçage:

Après la couche d'apprêt blancs mat:

Après un nouveau ponçage mais léger cette fois-ci:

Comme je souhaitais avancé, j'ai commencé la barrière de protection de la "pit lane".

Matériel utilisé:
- Du profilé "H-COLUMN" 5/32" (.156) (4.0 mm) StripStyrene de chez Evergreen Scale Models,
- Du profilé plat 128 .020 x.188 (05x4,8mm) Styrene de chez Evergreen Scale Models,
- Des plaques 9007 CLEAR 015" Thick (0.4mm) Sheet Styrene de chez Evergreen Scale Models,
- 1 flacon de Micro Kristal Klear de chez Micro-Modele,
- 1 mini brosse,
- 1 récipient d'eau,
- Colle Repar-Ex,
- 1 Pince,
- 1 cutter,
- 1 Règlet,
- 1 plaque pour découper,
- Du papier abrasif (180, 500, 1000)

La barrière est toujours inspiré du règlement de sécurité FFSA - Circuit Asphalte via la sources situé ici (ATTENTION!!! le lien change souvent d'une année sur l'autre)

Au départ, j'avais prévu une barrière droite, puis j'ai visionner à plusieurs reprises une vidéo du Melbourne. je me suis donc inspiré de la pit lane de ce circuit pour mes barrières .

Découpe des vitres en 0.4mm:

Sections basses
- 4 vitres de 15 x 33 mm,
- 8 vitres de 109 x 64mm,

Section hautes à 45°
- 4 vitres à 15 x 18 mm,
- 8 vitres à 109 x 18 mm,

Premier pylône et première vitre:

Le plat sert à faire les contours des vitres. Ils sont collés à celle-ci avec le Micro Kristal Klear. Une fois sec, ponçage léger des tranches de la fenêtre, puis des extrémité des pylônes.
Enuite, on assemble le tout aux "profilés "H" qui sont utilisés comme pylône de fixation. Les extrémités des pylônes sont également poncé à leur tour.

Assemblage du second pylône...

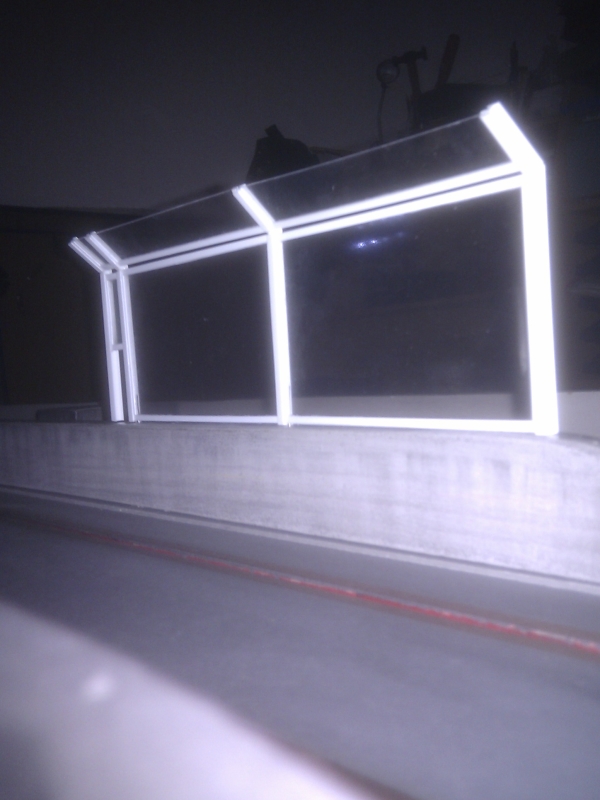

... et de la seconde vitre. Petite mise en place sur le mur de la pit lane:

Sa claque vraiment . Je vous ferais un tutoriel plus détaillé ultérieurement .

Allez, à bientôt pour la suite .

**************************************************
Le silence tue le savoir et inculque l'ignorance.

Posté le 16/09/2013 à 14h27 par mann72

Sa va être d'enfer ,vivement la suite , pour la pub , je comprend après tu peut en posé mais moins que sur la photo

Bon courage pour la suite

VOLVO , veut dire " je roule " en Français

Posté le 16/09/2013 à 14h51 par David Perone

Joli boulot
Bravo
Vivement le tuto et la suite

Only Maxi 5

Posté le 17/09/2013 à 08h50 par Sh1v3r

Bonjour, à toutes et à tous.

Merci .

Voici la suite d'hier et ce matin avant d'aller bosser .

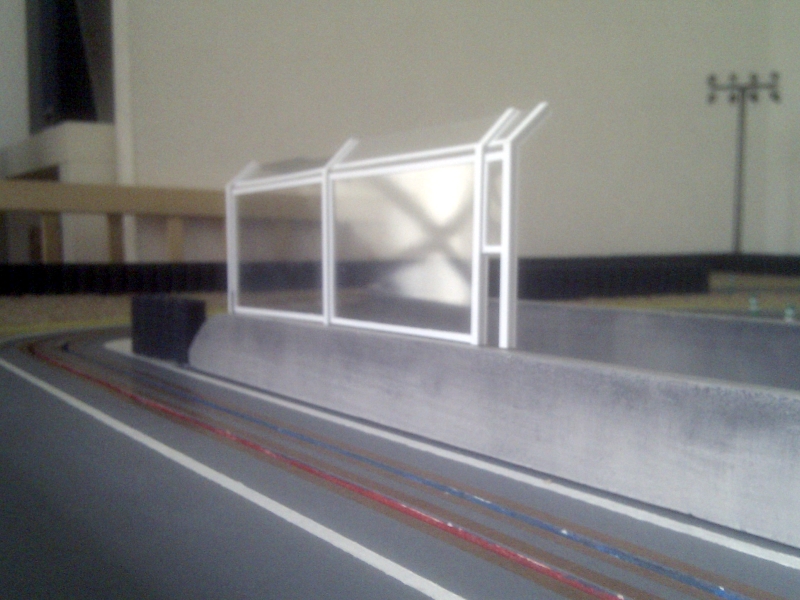

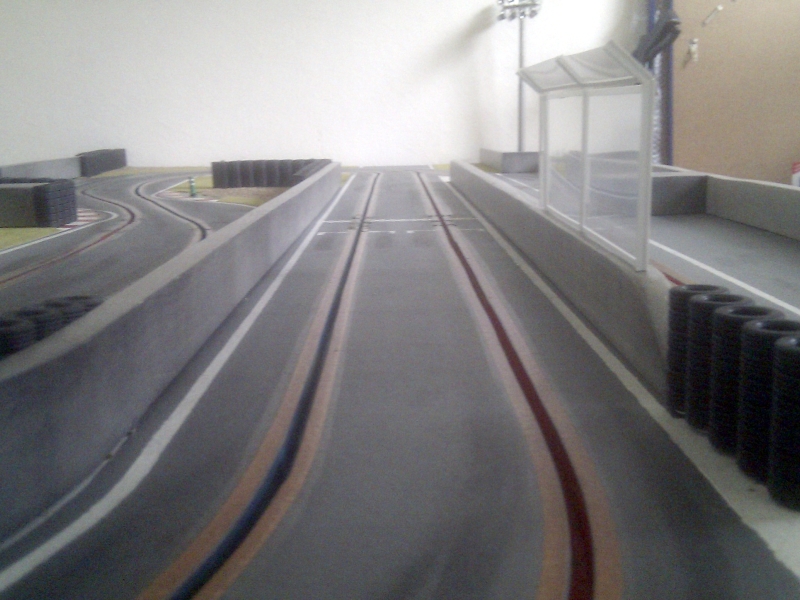

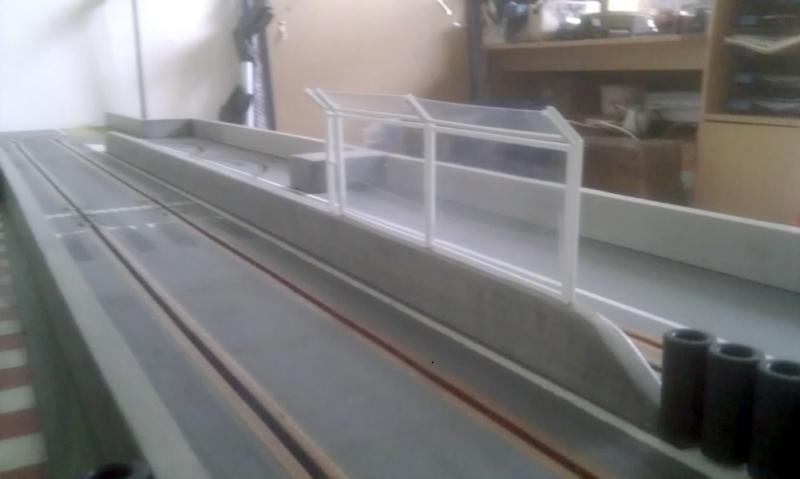

Fin du premier module

Allez, plus que trois .

Désolé pour la mauvaise qualité des photos, j'ai utilisé mon téléphone car je n'avais pas mon APN sous la main .

Pour le maintenir, j'ai utilisé des clous de 1 mm de diamètre mais c'est trop cours pour bien maintenir tout le mur bien droit , donc je pense que je vais acheté des tiges rondes de 1 mm de diamètre que je peindrais en blanc .

A bientôt pour la suite .

**************************************************
Le silence tue le savoir et inculque l'ignorance.

Posté le 17/09/2013 à 23h42 par mann72

Sa rend vraiment bien
