Posté le 12/04/2008 à 18h38 par Tonio

stan2410 a écrit :

Alors ça depend comment tu te place: Il faut quand même etre bon bricoleur et encore (voir post sur l'affichage ) Je dirais que c'est legerement plus cher mais si tu as des prix sur les composants, le materiel pour insoler les plaques et envie d'integrer l'affichage et la variation vas y lance toi Une alimentation variable comme pour nous c'est 55 euros donc x 2 ça fait 110 euros et bien fait par toi même cela revient au pareil mais avec possibilité d'intégré l'affichage digital

D'accord ca merche je pense que je vais attendre un peu avant de me lancer sinon merci de ta réponse .

@++Tonio

Posté le 12/04/2008 à 21h18 par JL63

stan2410 a écrit :

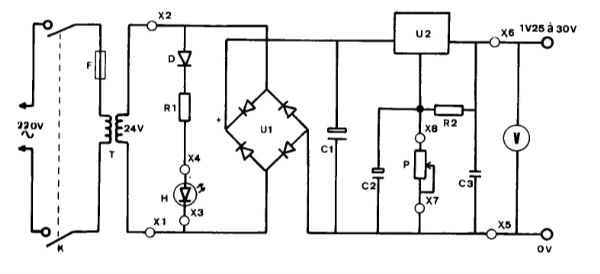

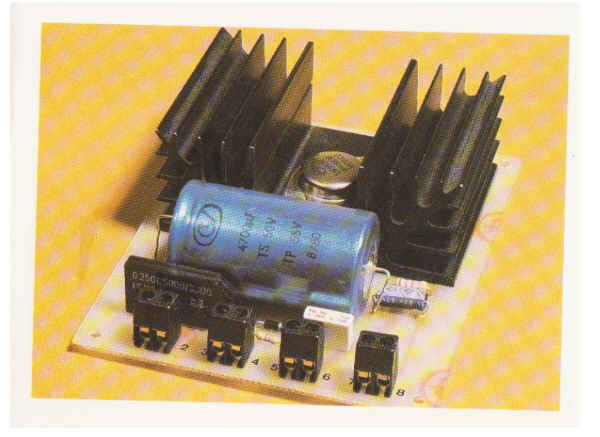

j'ai finalement trouvé le schema , le typon , et la liste des composants pour me fabriquer une alim variable (2-20v 2a ) si cela interresse quelqun

salut stan,

je serai bien preneur,
je te passe un MP pour mon mail

MP envoyé

Posté le 13/04/2008 à 13h00 par stan2410

Comme il y a au moins une demande
Alors il faut :
T: transfo 220v - 24v 48 va ( ou 2x12v que l'on met en serie , moi j'ai pris 2x24v j'espere pouvoir alimenter les deux pistes sans effet de pompage on verras bien de toute façon c'etait le même prix alors )
F: Fusible et porte fusible 0.5a
D: diode 1N4001
H:diode electroluminescente rouge
U1: pont de diode type B250C5000/3300
U2: régulateur LM350K
C1:condensateur 6800µF/63v
C2:condensateur 10µF/50v axial
C3:condensateur 100nF
P:potentiometre 4.7k ohm linéaire
R1:resistance 470 ohm 1/4w
R2:resistance270 ohm
v:voltmetre 0-30v

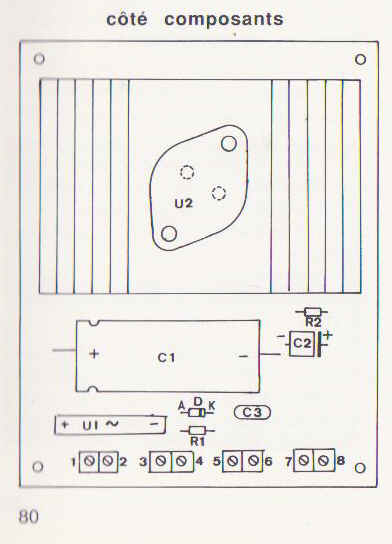

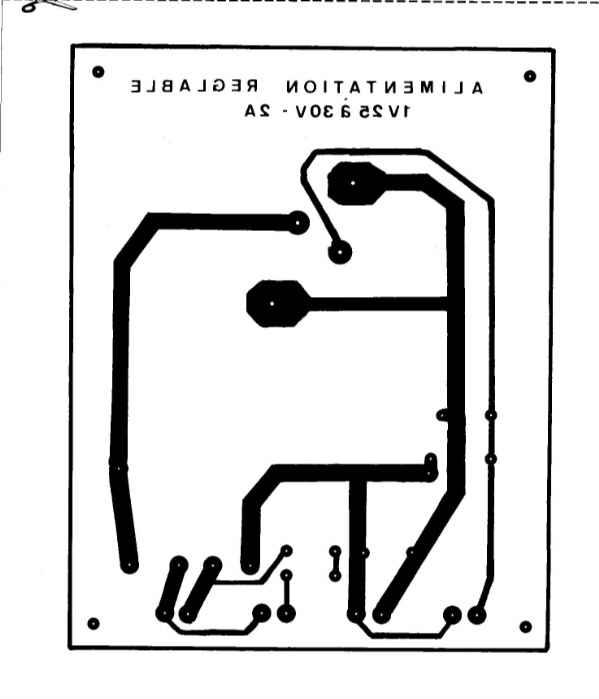

Les dimensions réels du typon sont 100mm sur 125mm , il faut parfois l'adapter en fonction de la taille du dissipateur ou du genre des condensateurs (horizontal ou vertical)
Le gros avantage de cette alim c'est que l'on peut déporté l'affichage de la tension ,ainsi que le bouton pour la faire varier, sur le poste de pilotage et planquer la vilaine boite sous le plateau du circuit

Le bois on y vient tous un jour.
Un ch'ti-cho'tleur

Posté le 13/04/2008 à 19h50 par JL63

En voila une chose qui est bien

merci

je te fais pas la mais le coeur y est
