Fins de bordures carrera


Message

manu_tella
Jeune Padawan sloteur

Voir plus


Date du message : dimanche 1 décembre 2019 à 22h44


Quand on a pas la place de mettre des bordures partout et qu'on se sort souvent alors soit on ralenti soit on fait de la frappe chirurgicale...

Carrera n'a pas au catalogue les fins de bordures spécifiques donc je me suis fabriqué un modèle ajustable selon les courbures des virages...

Petit exemple en photo

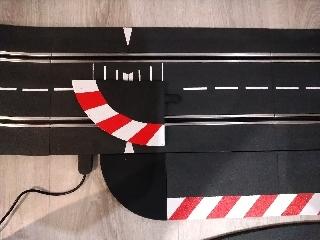

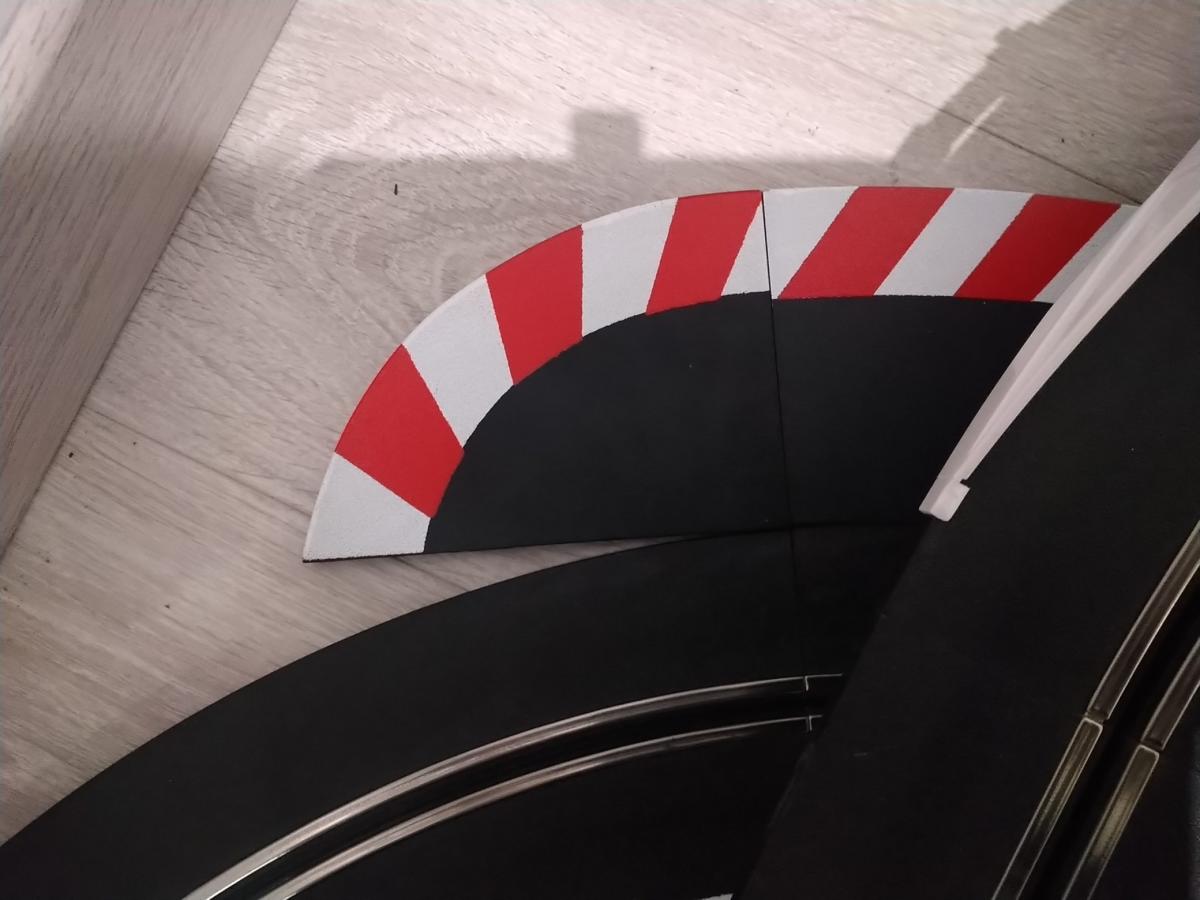

Ça c' est la bordure corner dans un virage r1

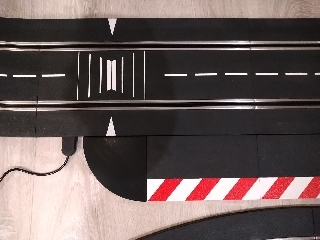

Ça c'est mon impression

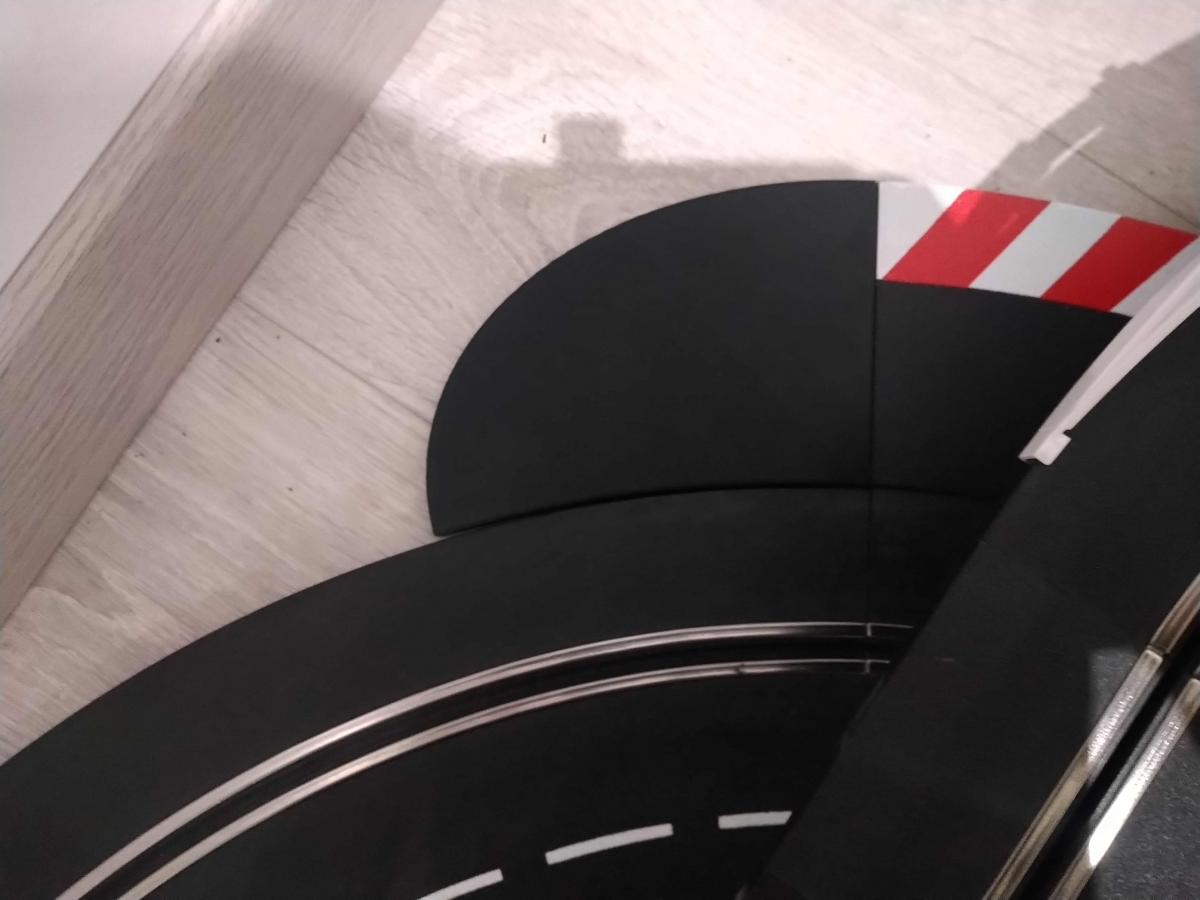

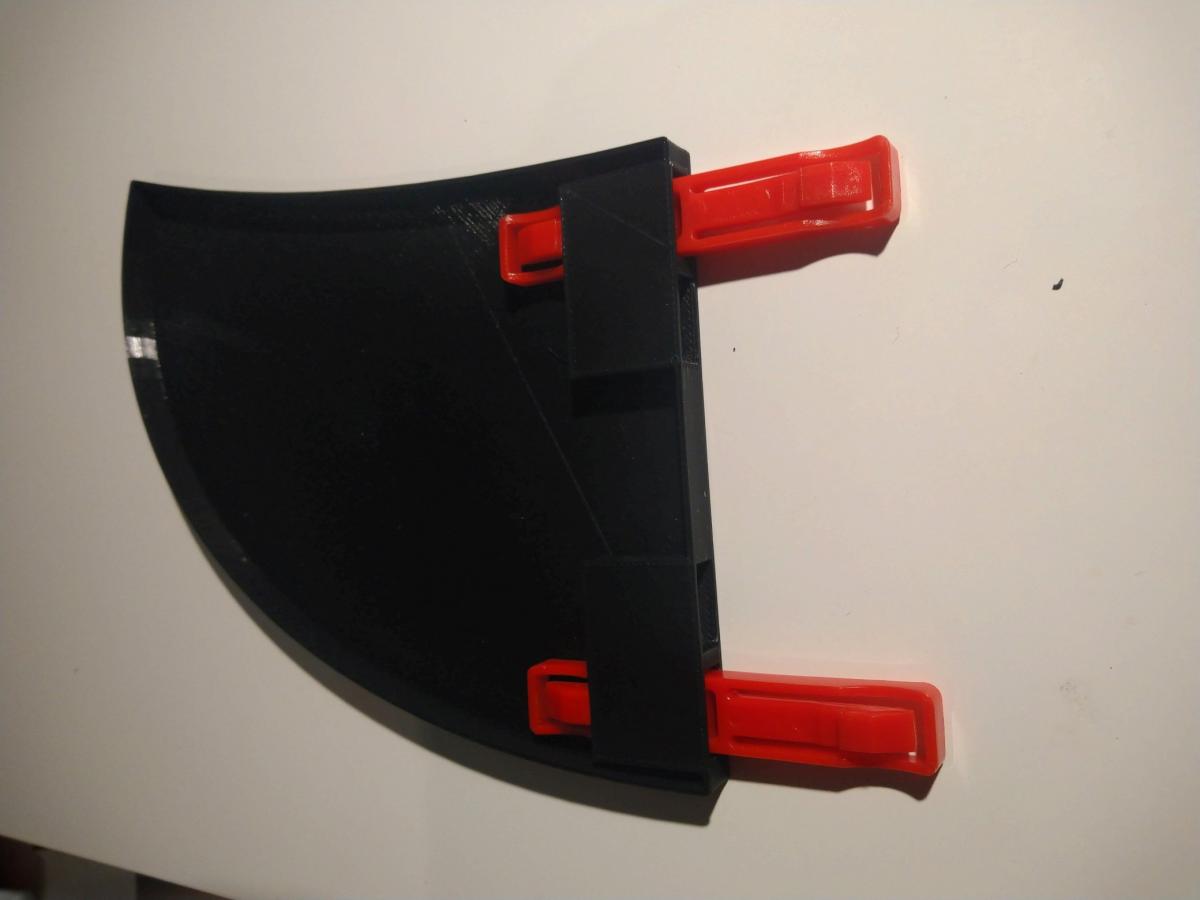

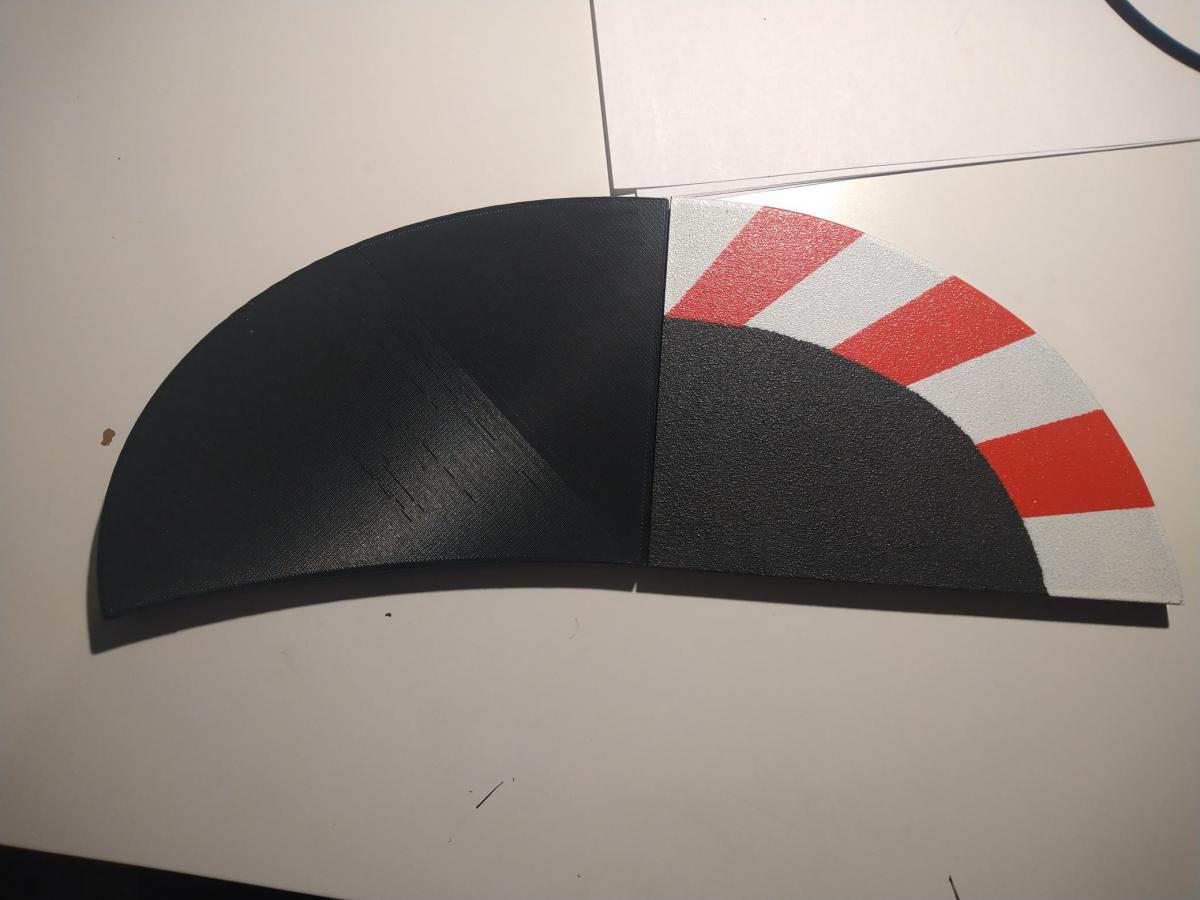

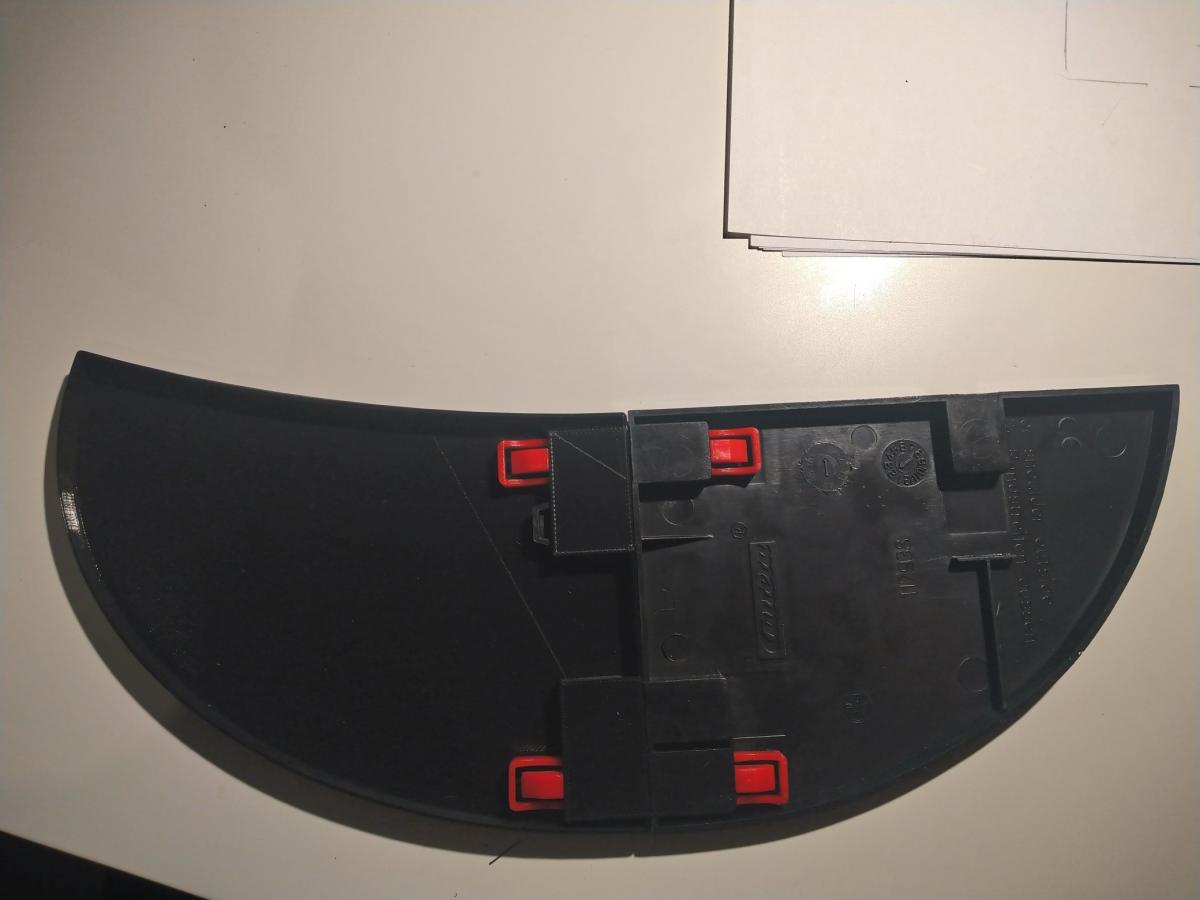

Et ça c'est quelques photos de la pièce...


Voilà ca c'est un brouillon, j'imprimerai un peu plus epais pour que ça ressemble à du carrera d'origine et après... plus qu'à peindre avec le bon grain et le bon RAL mais en attendant ben les voitures sortent moins...

Allé je partagerai d'autres photos d'autres configurations...

Manu

slot un jour, slot toujours

Message modifié le dimanche 1 décembre 2019 à 22h58 par manu_tella

Message

trimarco232
Jeune Padawan sloteur

Voir plus


Date du message : lundi 2 décembre 2019 à 11h47


Bonjour,
merci pour le partage
j'ai en vieux projet la construction intégrale de bordures étroites pour carrera (pour le 1/32 seulement)
penses-tu que c'est jouable en i3d ?
merci

Message

manu_tella
Jeune Padawan sloteur

Voir plus


Date du message : lundi 2 décembre 2019 à 13h22


Yop, oui c'est jouable.
Les limites sont à connaitre avant de démarrer...
- les sections sont limitées à la taille max du plateau d'impression (moi j'ai 22cm*22cm)
- le temps d'impression est un peu long (pour cette fin de bordure l'impression a durée 1h30 et a consommé un peu moins de 10m de fil)
- la qualité finale (même si c'est super clean) n'est pas identique au revêtement de la piste... donc tu passes forcement par la case "peinture"

après c'est open, tu mets la largeur qui te convient, l'angle que tu veux si tu veux en mettre un... et comble du bonheur, si tu as une imprimante avec 3 extrudeurs tu peux même te permettre d'imprimer la pièce en noir, et les bandes rouges/blanches en même temps.

Faut juste savoir jouer un peu avec le PC pour faire un modèle correct et trouver les bons réglages d’imprimante qui limitent la matière consommée, le temps d'impression avec une qualité qui va bien.
J'ai fait pour ma part 1 modèle unique sur lequel je change le rayon de courbure (R1/2/3/4, intérieur ou extérieur) et je joue avec la fonction miroir pour faire un élément gauche ou droit....
Avec une pièce dessinée je peux faire 8 débuts/fins de bordures même 10 car je peux aussi reproduire les 2 à 90° de Carrera.

D'ailleurs, l’ellipse des bordures finale Carrera n'a aucune logique géométrique .... je l'ai simplifié en faisant une ellipse et au final c'est très très proche au final de la courbure originale.

mais bon construction intégrale.... ça va prendre du temps va en falloir de la bobine de fil...
et l’intérêt est limité a mon avis... moi perso j'ai identifié les zones de glisse et je mets des bordures juste aux endroits stratégiques....
jamais compris les bordures en ligne droite...

manu

slot un jour, slot toujours

Message

trimarco232
Jeune Padawan sloteur

Voir plus


Date du message : lundi 2 décembre 2019 à 19h09


merci

pour les bordures en ligne doite : https://www.franceslotforum.com/forum/slowmotion-drift-carrera-1531525.html#_msg17838904
chez-moi il en faut sur plusieurs éléments droits consécutifs. On peut aussi être amené à mettre des bordures intérieures, notamment dans les zigzag

ce que je voudrais faire, c'est des bordures d'environ 2cm, ça suffit pour le 132
j'ai vu qu'il existe des i3d à grand plateau, ça doit être jouable
penses-tu qu'on peut économiser de la bobine en incorporant des plaques découpées ?
peut-on faire les dessins qui vont bien avec freecad ?

Message

penn_ar_slot
Bargeots

Voir plus


Date du message : lundi 2 décembre 2019 à 19h33


Bonsoir

Je suis passé en Carrera en début d'année et personnellement j'ai fait des bordures en contreplaqué. Je l'avais déjà fait sur du scalextric.
Rapide, pas cher, parfait pour faire des lignes droites.

Thierry

Message

manu_tella
Jeune Padawan sloteur

Voir plus


Date du message : lundi 2 décembre 2019 à 20h35


Salut,

Le plastique c'est fantastique...
pour les bordures en lignes droite inutiles... je disais ça quand ça concerne une ligne droite de quelques metres :),

Tout à fait possible de faire des bordures de 2cm...
Tu n'incorpores rien avec de l'impression 3D...Au mieux tu joues sur le remplissage mais si tu veux un truc qui ressemble a l'original Carrera faut faire plein et imprimé en ABS... (c'est ce qui se rapproche le plus du moulage en terme de rigidité).
moi j'imprime en PLA avec 100% de remplissage car vu épaisseur de matière ça sert a rien d'essayer de gratter :)

la bobine de 300m coûte a peine 20€ alors tu peu en imprimer de la bordure ce qui est long c'est plus le temps d'impression

je tenterai de te faire dans les prochains jours une impression de 2cm sur un morceau de rail droit

Pour les dessins je vais essayer d’intégrer le logo dans une pour voir... faut juste un peu de temps ;)

manu

slot un jour, slot toujours

Message modifié le lundi 2 décembre 2019 à 21h57 par manu_tella

Message

manu_tella
Jeune Padawan sloteur

Voir plus


Date du message : lundi 2 décembre 2019 à 21h48

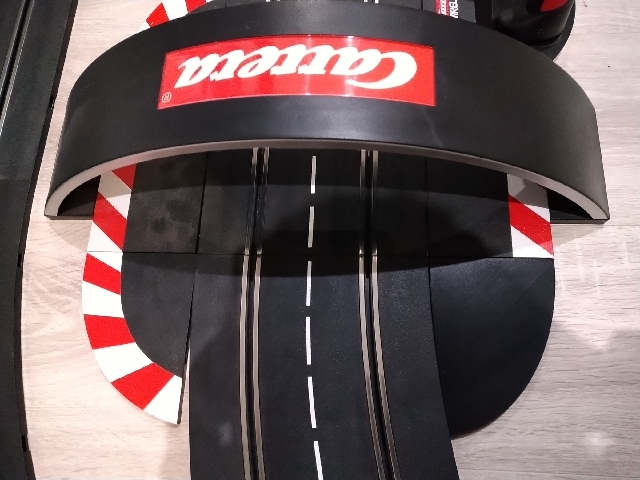

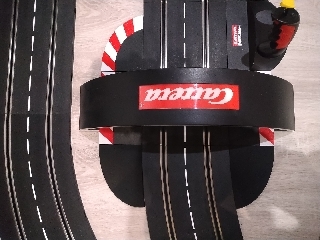

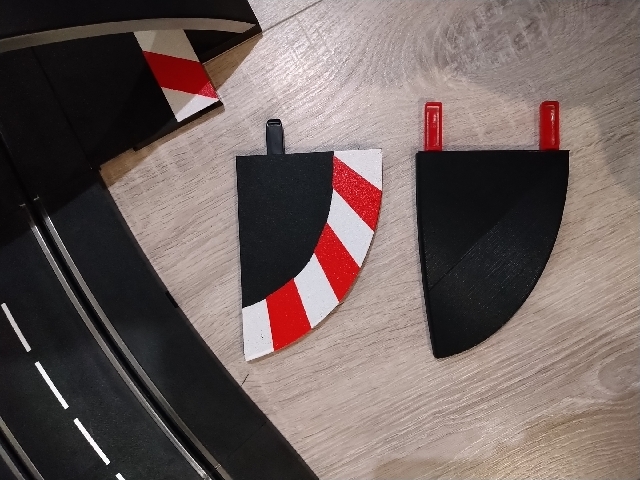

Réalisation du soir...
Fin sur r4 intérieur après ligne droite

Demain je fais l'autre côté

slot un jour, slot toujours

Message

trimarco232
Jeune Padawan sloteur

Voir plus


Date du message : mardi 3 décembre 2019 à 12h30


Citation :

je tenterai de te faire dans les prochains jours une impression de 2cm sur un morceau de rail droit

merci, mais ma mémoire me joue des tours : j'ma gouré, il faut 5 centimètres
par rapport à scalex - il faut bien une référence - le bord de la piste carrera depuis le slot fait + 11mm (ce qui permet déjà de petits drifts quand on n'a pas de bordure - un avantage carrera qui est rarement mentionné - )
la bordure scalex faisant 60mm, pour avoir le même dégagement il faudrait une bordure de 60 - 11 = 49mm -> disons 5cm pou arrondir et faire un chouia mieux que la référence
c'est la moitié de la bordure carrera

Message modifié le mardi 3 décembre 2019 à 13h22 par trimarco232

Message

manu_tella
Jeune Padawan sloteur

Voir plus


Date du message : mardi 3 décembre 2019 à 22h15


Salut tous,

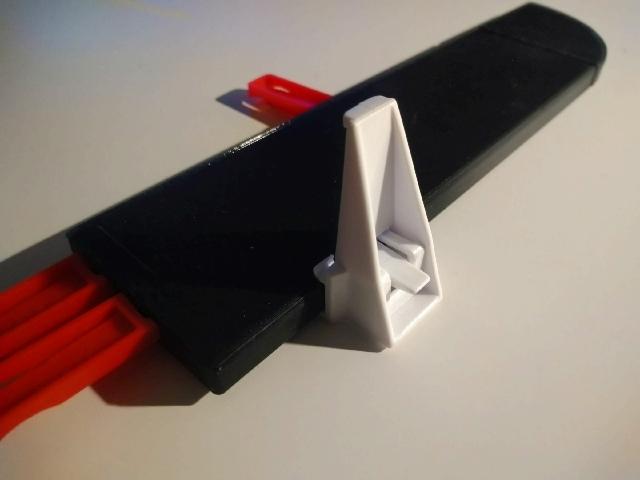

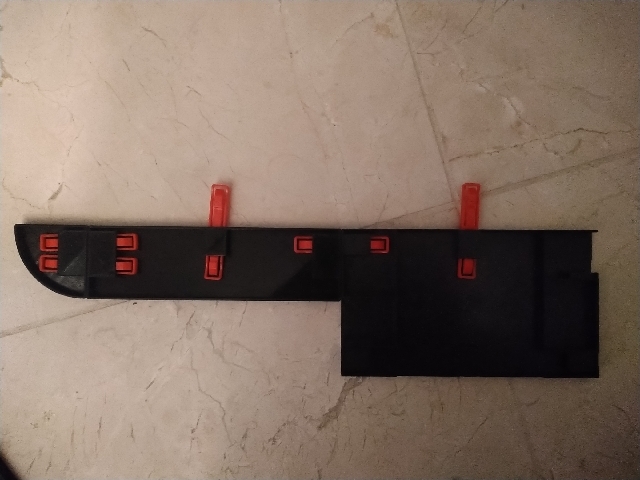

La bordure du soir...
Un petit rail 10*10...parfait pour laisser la place à un connecteur..

Manu

slot un jour, slot toujours

Message

manu_tella
Jeune Padawan sloteur

Voir plus


Date du message : mercredi 4 décembre 2019 à 21h23


salut,

Bon voila ça modélise ça modélise.

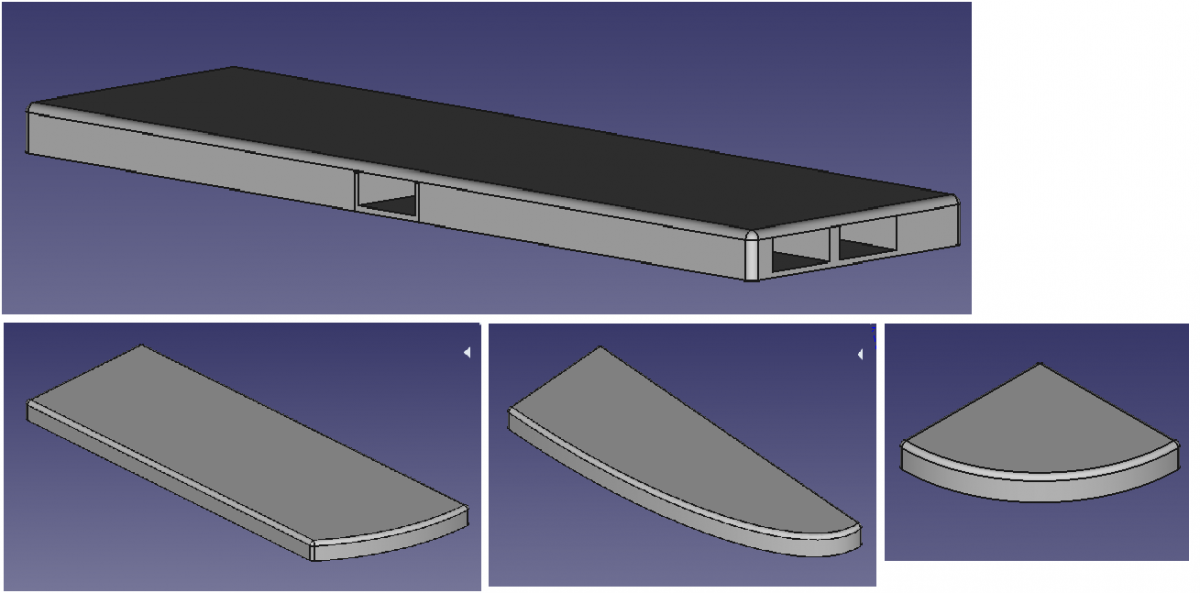

Alors j'ai fais comme tu m'as demandé de belles demies-bordures de 5cm
Bon je fais des 1/2 longueurs car mon imprimante ne peut pas faire plus de 22cm

Après faut qu'on se dise de quelle manière on fait les fins...
Solution1: je fais des 1/4 de cercles ca fait une fin de bordure en 5cm*5cm
Solution2: je garde l’ellipse d'origine et je la tronque, ça prolonge la ligne droite ... l'encombrement final en longueur est celui de la fin de bordure d'origine
Solution3: je garde l’ellipse d'origine j'ajuste son dessin a la largeur de la nouvelle bordure..

le tout sera bien sur clipsé avec les clips carrera

en image:


On pourra ensuite faire la même chose que le sujet initial du post si les bordures se terminent ou commencent dans un virage :)

Je vais essayer d'imprimer la demie-bordure demain histoire de voir ce que ça donne

manu

slot un jour, slot toujours

Message

manu_tella
Jeune Padawan sloteur

Voir plus


Date du message : jeudi 5 décembre 2019 à 08h56


slot un jour, slot toujours

Message

manu_tella
Jeune Padawan sloteur

Voir plus


Date du message : jeudi 5 décembre 2019 à 20h46


Yo les gars...

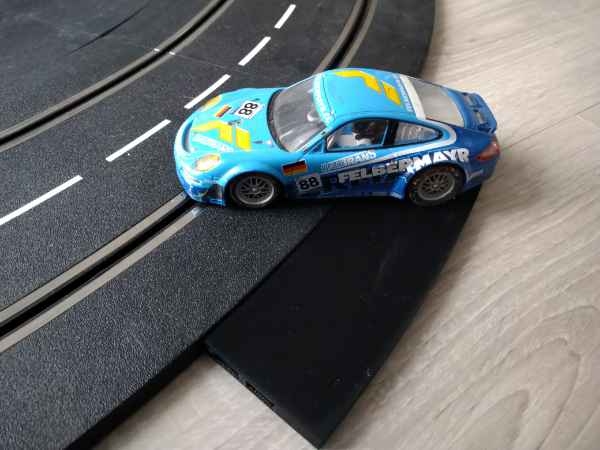

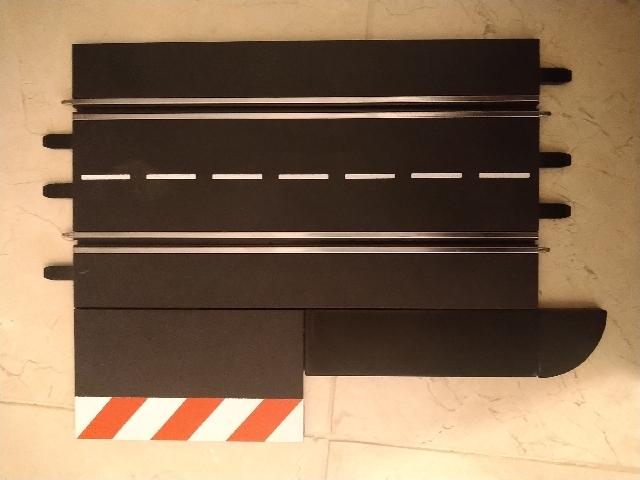

Et voilà la demie bordure de 5cm... Avec un petit angle

Donc faisable et même plutôt sympa... Pour séparer les pistes proches l'une de l'autre sans laisser de vide

Qu'en pensez vous?

Manu

slot un jour, slot toujours
