Digitalisation PEUGEOT 908 SCX

Ce week end j'ai commencé à digitaliser ma Peugeot 908 de chez SCX pour un Carrera Digital 132.

1ère étape préparer le châssis pour placer la puce.

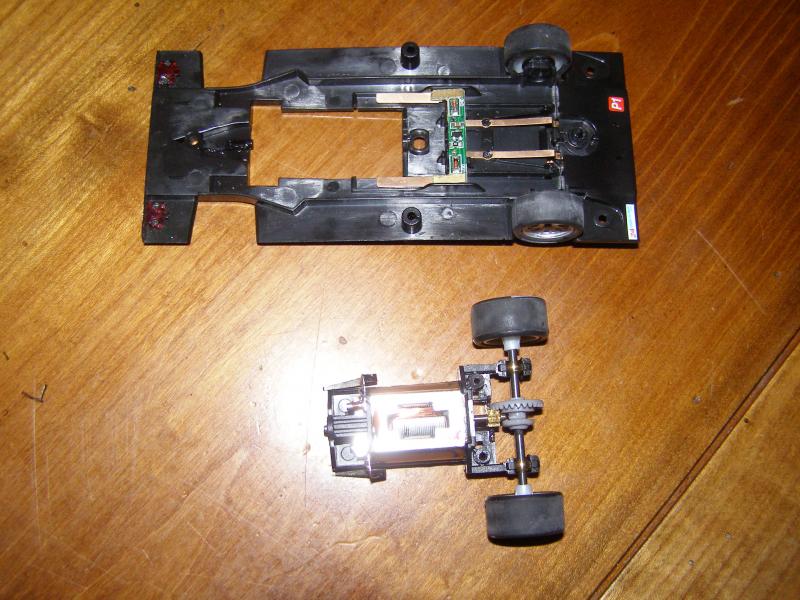

J'ai commencé par enlever le train arrière et le moteur.

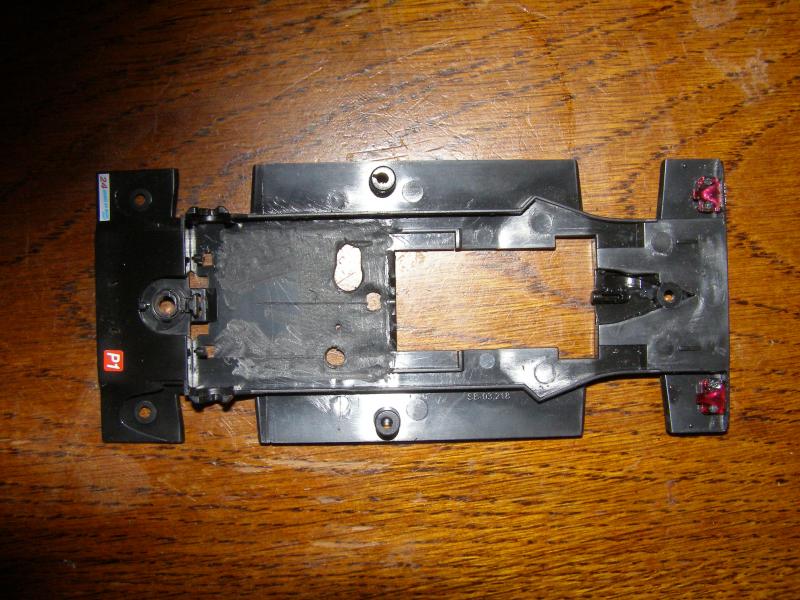

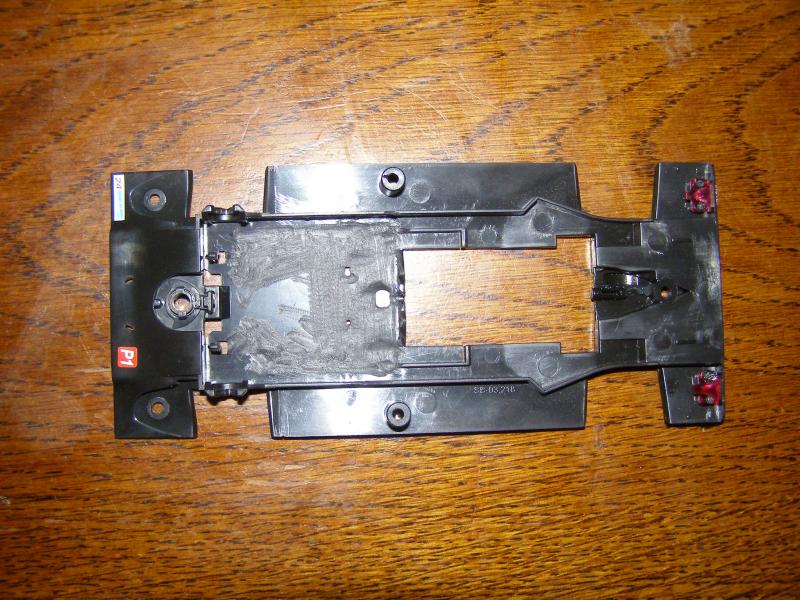

Ensuite j'ai enlevé toutes les lamelles métaliques, les composants électroniques et j'ai enlevé au dremel toutes les petites bordures en plastique.

2ème étape: placer la puce

J'ai percé deux trous: un pour la led et l'autre pour le commutateur de la puce.
La puce se loge très bien entre le puit du guide et le berceau moteur.

3ème étape: raccordement électrique (Attention aux polarités)

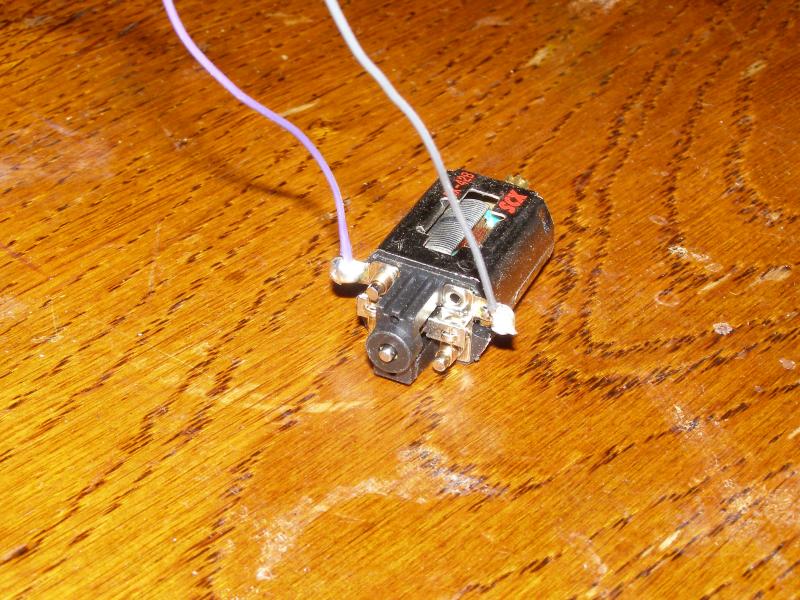

Soudure sur le moteur

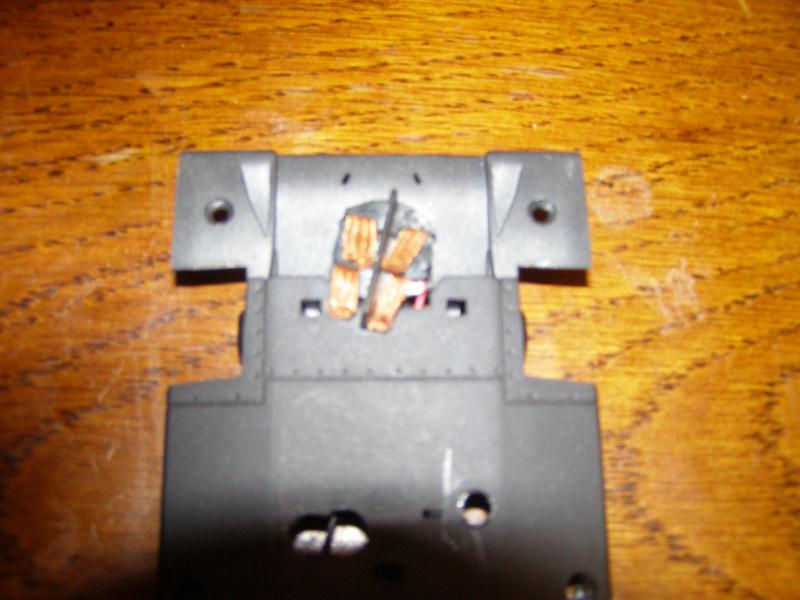

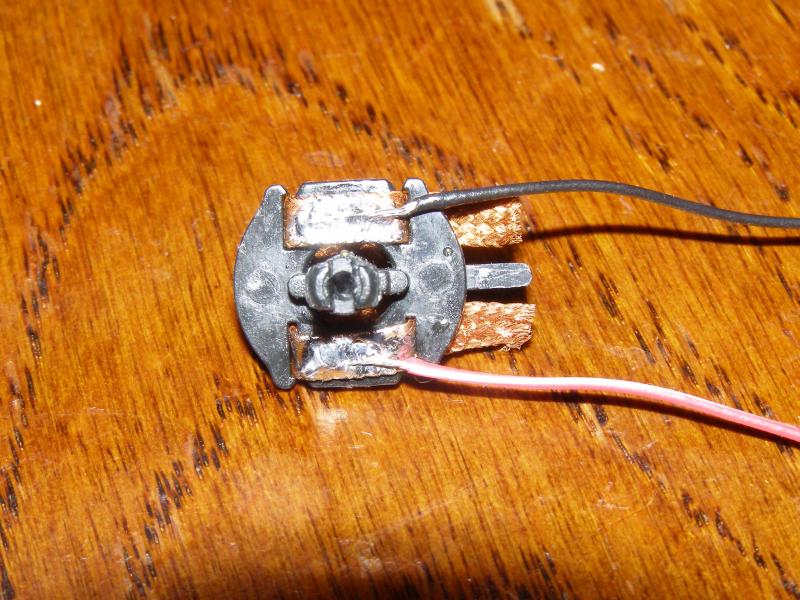

Soudure des tresses

4ème étape: on remet tout en place

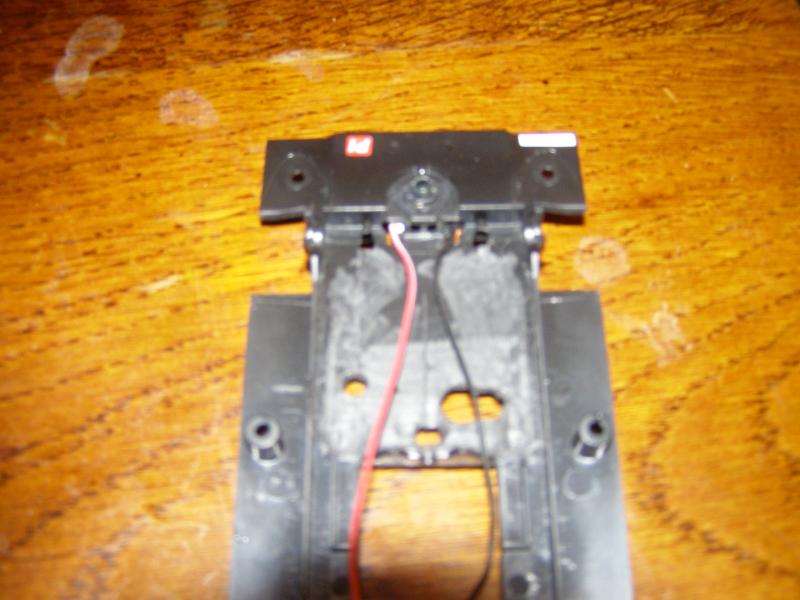

Le guide et les tresses

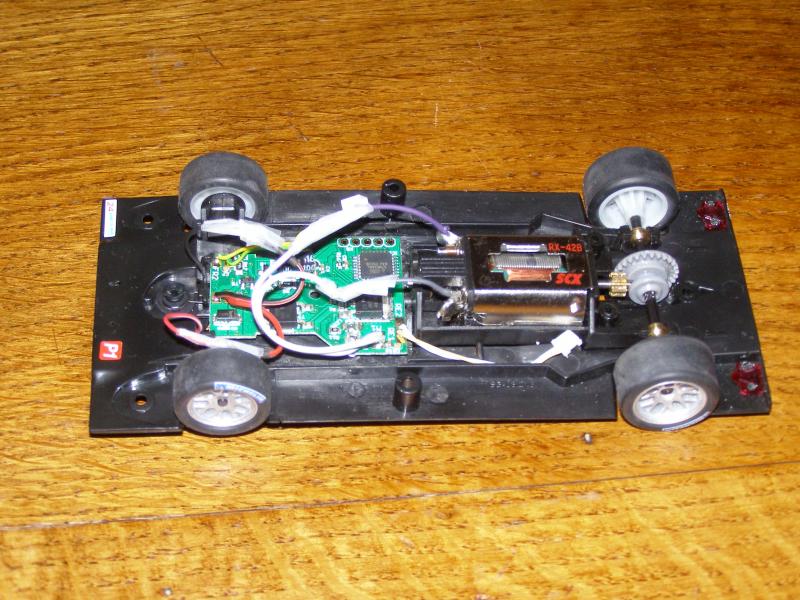

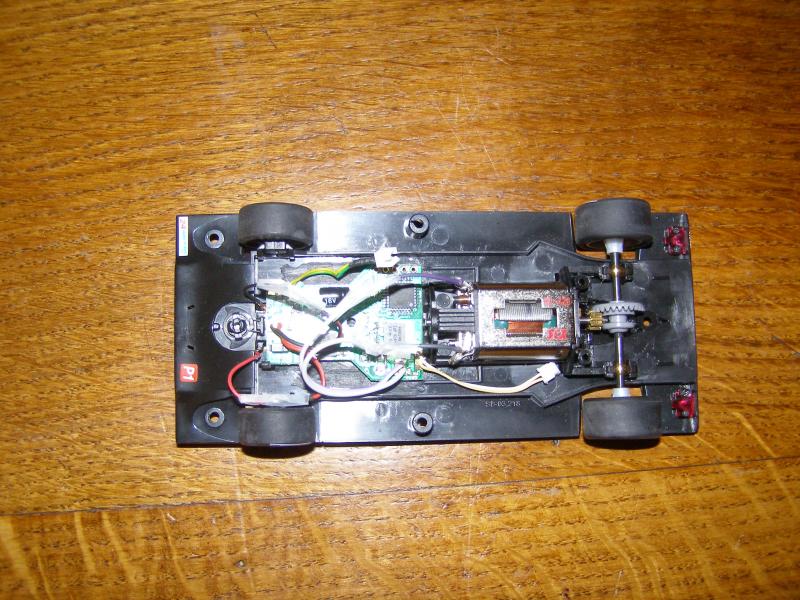

Le moteur, le train arrière et la puce (Je sais, l'isolation avec du sctoch ce n'est pas top mais je n'avais que ça sous la main)

Vu d'ensemble

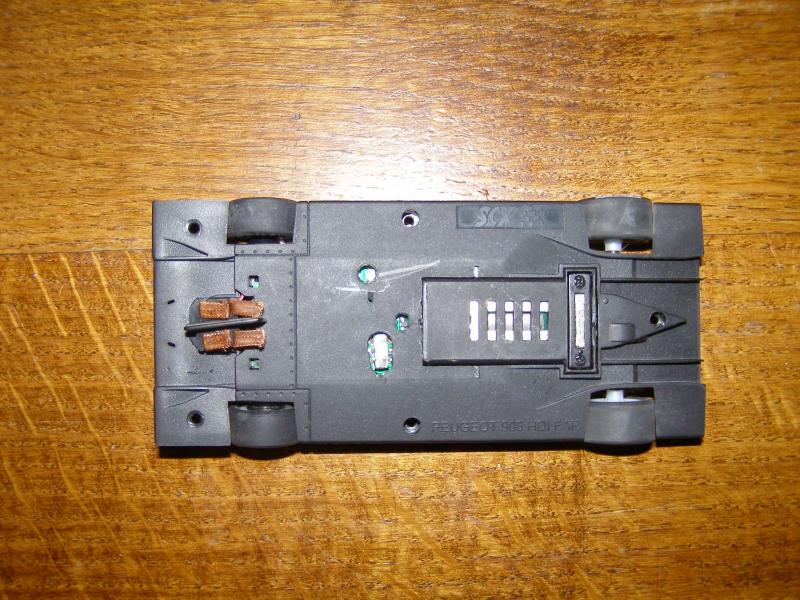

Vue de dessous: j'ai été obligé de couper le bouton du commutateur pour éviter qu'il ne touche à la piste.

Tout cela fonctionne très bien sur la piste. Je n'ai eu aucune surprise.

J'espère avoir le temps de finir le week end prochain en branchant l'éclairage. J'espère pouvoir me raccorder sur les leds existantes de la voiture. Je vous tiendrai informé

et moi qui me plaind des puces scalex......
c'est un sacré morceau a loger dans la voiture!!

Merci pour ce "reportage".

Je suis pour l'instant sur d'autres types de voitures (je suis toujours en rade avec ma Stratos), mais je me demandais si on avait la place de mettre des puces autres que les F1 dans les endurance modernes. Visiblement ça marche.

Je pense qu'il est effectivement intéressant de partager les conditions dans lesquelles nous arrivons à mettre en place ces puces énormes dans nos si petites autos...

Bonsoir pour avoir pucé en SSD SCALEX trés facilement cette voiture:exit les lames de contact moteur,soudure sur les lamelles de chassis (attention le plastique) soudure poles moteur trou pour le led et ok phares fonctionnels.Probléme à l'époque avant la nouvelle base moteur trop gourmand,elle n'avance pas comme la scalex,qui est vraiment la meilleur en tout (récemment acheté et pucé l' Avant slot,de la daube en tenue de route,malgré pneus,aimant lest)
Bref courageux apparement de pucer en carrera quelle grosse puce (sans jeu de mot..)
Bravo bon slot
Amicalement
slotpat

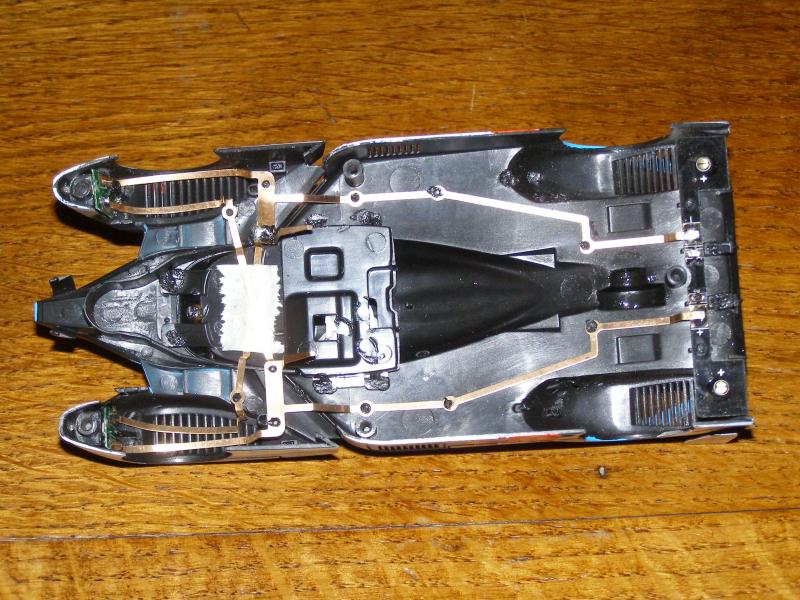

Voila la suite et la fin de la digitalisation faite ce week end avec le branchement des phares.

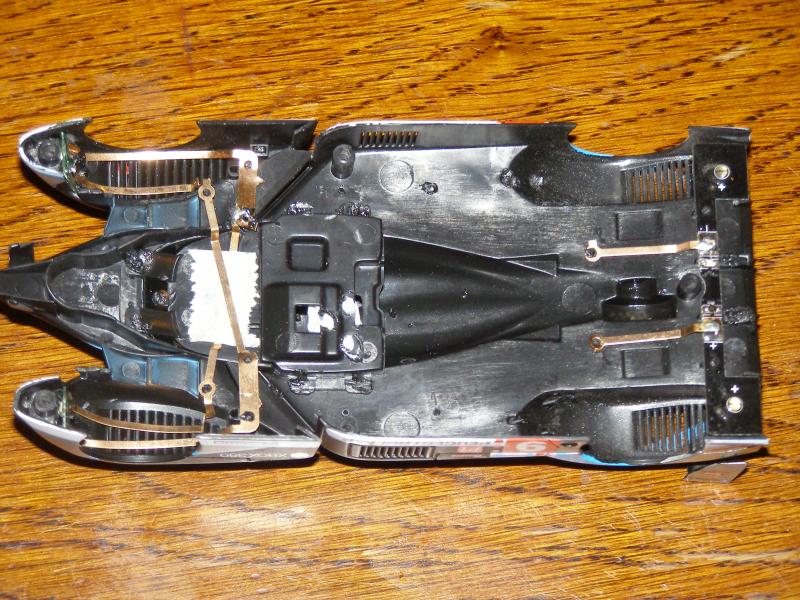

Comme pour le raccordement électrique de la puce, j'ai enlevé une partie des lamelles métalliques.

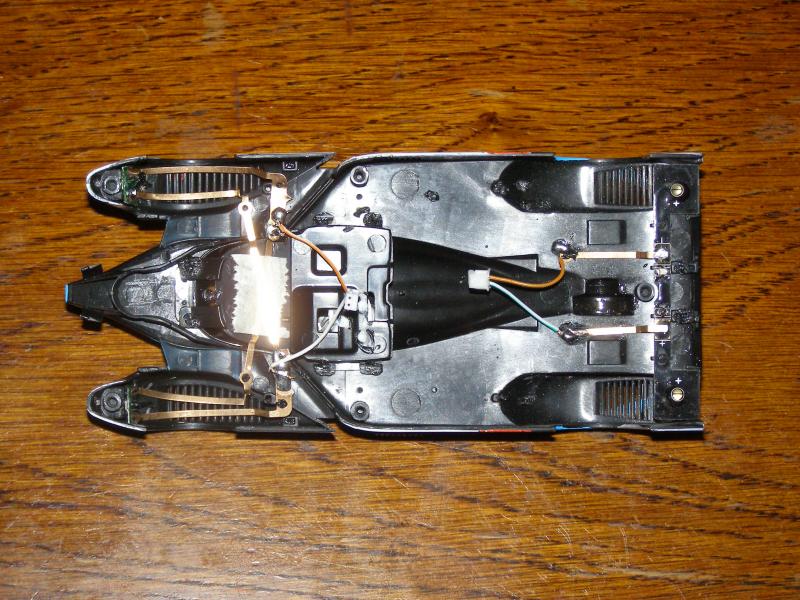

Ensuite soudure des connectiques avant et arrière sur les lamelles métaliques (en faisant attention aux polarités)

Et pour finir, branchement des connectiques avec la puce, remontage de la carrosserie et tout fonctionne.

Maintenant il ne reste plus qu'à régler la voiture.

Bonjour themacallan, tu devrais pouvoir me répondre, j'ai installé sur une Nissan R390 GT1 (Slot-it) une puce carrera 26732 sans trop de problème, quelques coups de Dremel et hop ! cependant je me pose une question concernant le câblage des feux, n'ayant pas de multimètre (mais surtout je suis une bille en elec !!). Je voudrai savoir si tu connais la correspondance des couleurs pour la polarité
Pour les feux avants, câbles vert et jaune, lequel est le +
Pour les feux arrières, câbles orange et blanc, lequel est le +

Autre question, sur la dernière photo je voie que tu as installé des connecteurs (blanc), ceux de carrera je suppose, où les as tu trouvés ?

J'ai fais des recherche sur le forum mais je n'est pas trouvé cette information précise.

Merci d'avance

Salut davhc95,

J'ai vu ton post sur ton problème de branchement et je comptais te répondre ce soir.
Je regarde tout cela et je te dis quoi.

Merci beaucoup

J'ai fait un poste la dessus en 2008...
http://slot38.bestoof.com/t71-Monter-une-puce-Carrera-132-dons-une-Carrera-Evolution.htm

Merci Speedy,
J'avais bien vu ton post lors de mes recherches, mais je ne cherche pas à digitaliser une évolution qui possède déjà des feux. Ma Slot-it est vendue sans diodes et c'est pour cela qu'il faut que je sache à quelle couleur correspond le + avant de souder.

Merci quand même pour ton aide

David,

Les couleurs de fils de la puce que j'ai montée sur ma Peugeot sont différentes de ta référence de puce. Je ne peux donc pas te répondre ce soir. Tu as de la chance j'ai une puce de ta référence en stock. Je vais donc faire des tests dimanche et je te donnerai une réponse. Je suis désolé mais je ne peux pas avant, soit patient.

Merci themacallan,

Il n'y a pas de problème.

A bientôt

J'ai mis la réponse sur ton autre post.
