diametre des courbes ninco

Bonsoir,
j aurais aimé connaitre le diamètre extérieur d'un cercle de rail ninco en R3, R4 et R5.....
merci pour les réponses futures :)

et le nombre necéssaire pour faire un demi tour....

taras a écrit :

Bonsoir, j aurais aimé connaitre le diamètre extérieur d'un cercle de rail ninco en R3, R4 et R5.....
merci pour les réponses futures

taras a écrit :

Bonsoir, j aurais aimé connaitre le diamètre extérieur d'un cercle de rail ninco en R3, R4 et R5.....
merci pour les réponses futures

je viens de mesurer :
R1 on a 480mm et un rail mesure 18mm se qui nous donne pour:
R2 840mm
R3 1200mm
R4 1560mm
R5 1920mm
j espère que sa puise t'aider et il faut ajouter 50mm pour un élargisseur.

taras a écrit :

Bonsoir, j aurais aimé connaitre le diamètre extérieur d'un cercle de rail ninco en R3, R4 et R5.....

(2r + 1,6).cos(45°) = 1,6 (4 rails droits de 0,4 m)

La résolution de l'équation donne r = 0,8.(V¯2 - 1) = 0,331370849898... m,

valeur qui peut être arrondie à r = 0,33137.

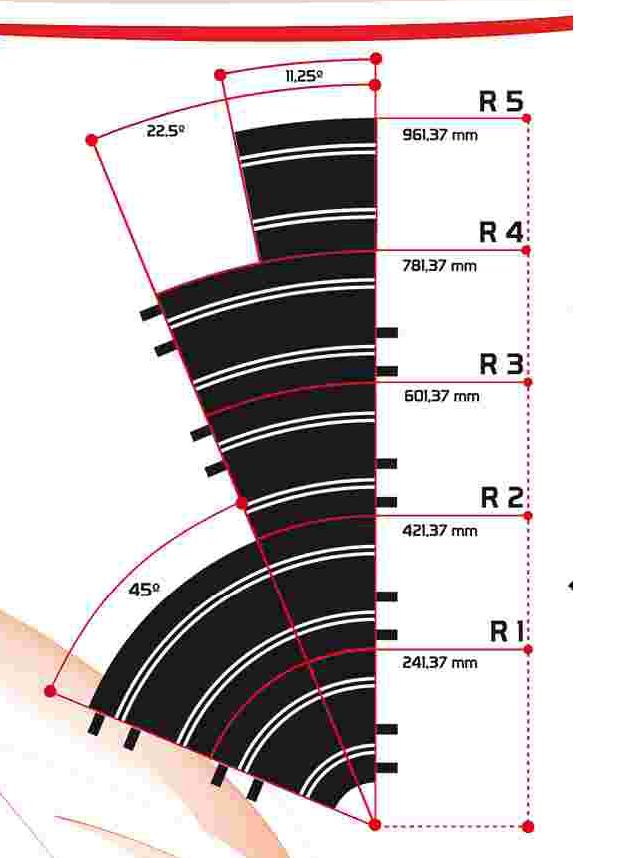

Le rayon extérieur R2 est donc r+0,09 = 0,42137 m. Les autres rayons extérieurs s'en déduisent par tranche de 0,180 m, comme indiqué au dos des emballages de rails (photo incluse dans un précédent message).

Merci pour vos reponses.
