diametre axe

Bonjour, je vais d'içi peu m'attaquer à un kit resine, je voie que les jantes
sont faites pour axes cartrix, ninco et autre.
Mais s'agit il de 2,38 ou 2,40?

galette03 a écrit :

Bonjour, je vais d'içi peu m'attaquer à un kit resine, je voie que les jantes
sont faites pour axes cartrix, ninco et autre.
Mais s'agit il de 2,38 ou 2,40?

tu as une réponse
ici

2,38 ou 2,40

C'est du pareil au même !

Pour réaliser un axe avec 2 centièmes de précision avec quel pourcentage d'erreur ?

On passe au millième !

Et vu l'utilisation de "la chose", excusez-moi, c'est comme faire pipi dans la mer elle ne deviendra pas jaune !

Pour peu que l'axe soit peint......hi...hi...hi...hi...

Et que dire de la dilatation de l'axe ou du trou des jantes en fonction de la température....

Faut pas passer du coté obscur pour une broutille de 2 centièmes

C'est juste pour donner mon avis ( avec compétence en métrologie )

Oui, mais je me suis trompé dans ma phrase, .parceque entre scalex, ninco et cartrix, on vas de 2,38 a 2,48.
alors même avec de la peinture et la dilation du poil de c... , trop gros c trop gros et trop petit c trop petit.

Ben chat alors......2,38 à 2,48 c'est le mini / max avec les tolérances qui vont bien !

Tes valeurs tiennent compte du pourcentage de précision...d'après tes valeurs ont est à +/- 2.5%

Pour fabriquer à +/- 2,5%, il faut du matos qui travaille au micron !

Pour du Scalex, Ninco ou autre de nos chères autos cela me paraît GROS

En plus il faut tenir compte du trou de la jante ( qui dit trou, dit +/- quelques tolérance )

Je ne suis pas spécialiste de slot ( loin de là ) mais question métrologie ou électronique ça va bien !

D"autres sujets traitent des axes à 2,38 et 2,40.....( mais pas envie de chercher ! )

Quand au poil de c.l, évite de tirer dessus, ça fait une larme à l'oeil !

Salut et bonne chasse au micron !

Bah, ce n'est pas si méchant les Microns, on les chassait déjà sur les vieux tours de l'école ... il y a 35 ans ...

D'ailleurs la tolérance, en usinage du moins, ce n'est pas indiqué en % mais c'est des cotes, la haute et la basse étant souvent différentes.

Les axes Nsr, Slot.it, Scaleauto et autres qui font de la belle pièce c'est effectivement au millième.

Tout ne va pas avec n'importe quoi, à moins de les aimer bien vibrantes

Tes jantes Gallete03, c'est pour un kit Ghostmodel ? Si oui, normalement c'est un châssis Slot-classic et une mécanique Cartrix en 2.40.

Pas sur que cela t'aide beaucoup

++

Merci pat, ça m'aide quand même.

Ben voilà un bon avis de slotteur confirmé, merci Pat51

Travail au millième, Wouah !

J'ai mesuré quelques axes Scaleauto au micromètre....beaucoup, beaucoup de millièmes en rab...!

Comme quoi....bonne chance Galette03

Un avis du vieux Brif,

certains parlent, de millièmes, de centièmes, et n'ont m^me pas un pied à coulisse, à la maison, ni normal, ni digital,

Pour les jantes que j'aurais à vous livrer, dès que ça va repartir, sachez que, mes tolérances, pour toutes dimensions, demandées,

sont de quelques centièmes, (disons, + ou - 0.05 mm,),

les perçages axes, sont fait en 3 fois, pour que ça tourne super rond,

1- forêt à centrer, 2- avant trou de - 0.2 de la cote terminale,

3- forêt testé, à cote, de la marque,

Alors à vos marques, et demandez,

Hé oui, le vieux Brif....

pour mesurer du centième, il faut un pied à coulisse au millième...rare !

Ne jamais tenir compte du dernier chiffre avec un PàC...

Pour tes tolérances de +/-0,05 cela donne une amplitude de 1 dixième !

Cela devrait confirmer mes dires ainsi que celle de Pat51 lorsqu'il parle dit "on va de 2,38 à 2,48"

il est bien là le dixième !

Pour Pat51 je n'ai donné qu'un exemple en parlant de %, une cote mini et maxi se nomme "tolérance" que ce soit en % ou en valeur mini/maxi

C'était pour donner un exemple ! Merci

et.....bon week-end

Rien que pour galette03 :

http://www.v-p-c.fr/article.php?id=103

et pour les autres aussi, bien entendu !

PTcruismann16 a écrit :

Cela devrait confirmer mes dires ainsi que celle de Pat51 lorsqu'il parle dit "on va de 2,38 à 2,48

Je n'ai jamais dis cela. Merci de lire ...

Tu est inutilement agressif PTcruismann, et ton exemple particulièrement bancal pour un spécialiste

--

Vraiment désolé si vous pensez que je suis agressif....

Ce n'est vraiment pas mon intention, je te présente toutes mes excuses Pat51

C'était galette qui parlait de 2,38 à 2,48 ..... JOCKER !

pour te citer :

Les axes Nsr, Slot.it, Scaleauto et autres qui font de la belle pièce c'est effectivement au millième.

Là, je ne suis pas un pro du slot, mais la pillule est amère lorsque l'on parle millième sur un axe.....

Ne le prends pas pour une agression, mais pour un constat de métrologue confirmé.

Relis le post de brifou et mes conclusions.....

Sinon, je vais en rester là....

Encore vraiment désolé si j'ai heurté ta sensibilité.....( et non susceptibilité on est bien d'accord ! )

Ont est entre personnes adultes et nous dialoguons du contenu de nos post et NON de notre propre personne.

Bien d'accord,

Mais on ne doit pas parler de la même chose.

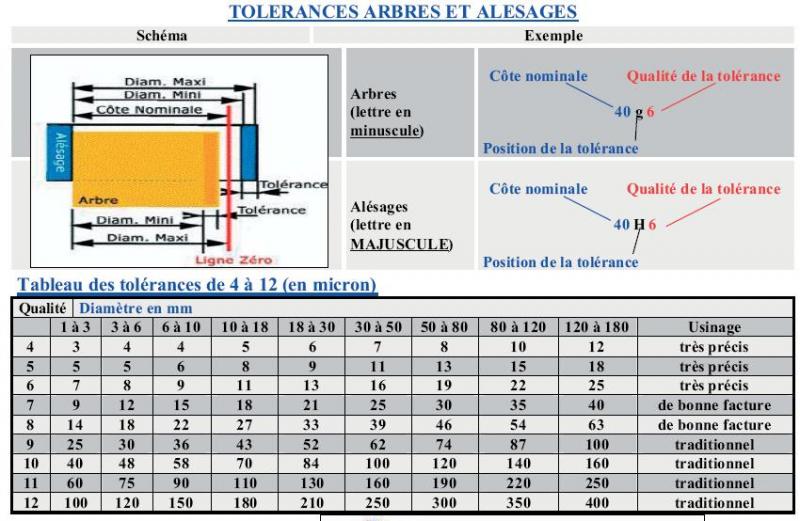

Sans aller chercher bien loin un tableau de tolérance des axes (arbres) et alésages :

La base c'est le micron

Après l’intérêt est proportionnel à l'usage. Si c'est pour rouler longtemps et vite, c'est mieux à mon avis de mettre les roues adaptées aux axes. Si c'est pour la vitrine, les microns on s'en tape...

++

Il existe de toute façon des axes dit "rectifiés" (c precisé dans le descriptif de vente).
Et malgré c differences infime, une jante slotit (par exemple) ne ce monte pas sur un axe scalex (trop gros).

Nickel-Chrome ton tableau de tolérances

C'est bien la première colonne à gauche qui nous concerrne .... de 1 à 3 mm ( pour 2,40, 2,38 ect..... )

C'est le tableau de tolérances générales.....

Pour un axe ou arbre chez Ferrari à Maranello et un axe ou arbre de chez SCX, FLY ou autres je ne pense pas que les tolérances soit les mêmes, d'ou les amplitudes indiquées sur ton tableau.

Maintenant suffit de connaître la tolérance appliquée par les fabriquants de slot !

de 4 ( 3 microns ) à 12 ( 1 dixième )

Sur le lien que j'ai mis sur mon post, il y a une mise en garde sur les tolérances :

Attention >> les axes NSR / SPIRIT et SLOT IT en 2.38 mm ne sont pas toujours compatibles entre eux, de légères tolérances les différencient !

Allez, vive le slot libre !

.....Et Banzaï !
