| Citation :la différence entre joindre les masses sur le même pin,ou les séparer
Comme dis plus haut y'a pas de difference puisque l'ordinateur considere les derniers pins comme des masses.
Pour preuve certaines anciennes prise LPT1 d'ordinateur ne te permette pas de differencier les pins. elles sont toutes soudées ensemble et un seul fil part a l'imprimante. donc.......
Pour les resitance 150 ohms c'est cool...
Le code des couleurs
Sur les résistances, on trouve en général 4 bagues de couleurs (Ce n'est pas seulement pour faire joli). Elles servent à connaître la valeur de la résistance. Chaque chiffre est codé par une couleur.
Elles suivent les couleurs de l'arc en ciel du rouge au violet...
Noir Marron Rouge Orange Jaune Vert Bleu Violet Gris Blanc ARGENT OR
0 1 2 3 4 5 6 7 8 9 10 % 5 %
Et chaque bague a son rôle :
1ere Bague : Les dizaines
2eme Bague : L'unité
3eme Bague : Le Multiplicateur (Une puissance de 10)
4eme Bague : La tolérance.
Donc ta resistance doit comporter : marron vert marron(si je dis pas de connerie) puis une bague argent ou or selon la qualité de ta resistance..
ouais!!...c´est ça
t´as l´air bien caler,toi!.........surveilles tes MP...on sait jamais!!!
sinon,teubar...a l´ouest!!....comme d´hab!!
merci encore,maintenant y´a plus qu´a!! [url=http://defslotblog.blogspot.com/][img]http://img217.imageshack.us/img217/5613/1002187copiaxm6.jpg[/img][/url] Auteur Message paufred64
Jeune Padawan sloteur
Genre : Masculin Masculin Inscription : 15/11/2007
Messages : 89
Voir plus
Date du message : jeudi 2 octobre 2008 à 11h59
salut
j 'ai besoin d 'aide
j'utilise ur30 avec la detection infra 2 pistes
piste 1 ( + pin 15 - pin 20 )
piste 2 ( + pin 13 - pin 24 )
sur ur30 je suis allé dans hardware setting
puis dans lanes
lanes1 slot car detection j 'ai mis LPT1 pin 15 et coché enabled
lanes 2 idem pin13
dans hardware LPT1 j 'ai coché enabled
j 'ai tout brancher et rien ne ce passe
comment je fais pour savoir si ma detection marche ou si c'est un probleme de config de ur30 ????????????, Auteur Message Armsterisme
Lord of the ring
Genre : Masculin Masculin Inscription : 21/01/2008
Messages : 1.802
Piste : Slot-it ninco
Nombres de voitures : 5 ans
Voir plus
Date du message : jeudi 2 octobre 2008 à 14h43
Citation :j 'ai besoin d 'aide
as tu essayer le montage a blanc ? c'est dire en dehors de la piste?
Verifie l'alim de ta detection infra. puis verifie bien les couleurs de tes fils qui parte à ta lpt1.
Une fois tout verifier fais le test lance une course et passe une feuille par exemple.....
ca doit fonctionner ... .
.
Fais ce que tu peux avec ce que tu as !! De toute façon se sera derriere ma fille !
[url=http://www.s2c62.com]Un club, Une piste,Une passion[/url]
[img]http://www.leconcombre.com/board/new/img/escargolife1.gif[/img] Auteur Message paufred64
Jeune Padawan sloteur
Genre : Masculin Masculin Inscription : 15/11/2007
Messages : 89
Voir plus
Date du message : jeudi 2 octobre 2008 à 14h56
je suis à blanc car je n utilise que le rail de detection
ca marche à la sortie du detecteur infra quant je coupe le faiseau
mais c'est plutot un probleme de configue de ur30 je pense
dans le hardware LPT1 les pin 10 12 13 15 16 sont en vert mais je peux pas les décocher
alors que j 'utilise la 15 et 13 et 20 et 24 en masse !!!
et dans general / circuit je sais pas si il fait coché quelque chose ? Auteur Message Armsterisme
Lord of the ring
Genre : Masculin Masculin Inscription : 21/01/2008
Messages : 1.802
Piste : Slot-it ninco
Nombres de voitures : 5 ans
Voir plus
Date du message : jeudi 2 octobre 2008 à 16h06
essaye peut etre de changer de pin ??? la je coince .
.
Fais ce que tu peux avec ce que tu as !! De toute façon se sera derriere ma fille !
[url=http://www.s2c62.com]Un club, Une piste,Une passion[/url]
[img]http://www.leconcombre.com/board/new/img/escargolife1.gif[/img] Auteur Message paufred64
Jeune Padawan sloteur
Genre : Masculin Masculin Inscription : 15/11/2007
Messages : 89
Voir plus
Date du message : jeudi 2 octobre 2008 à 16h52

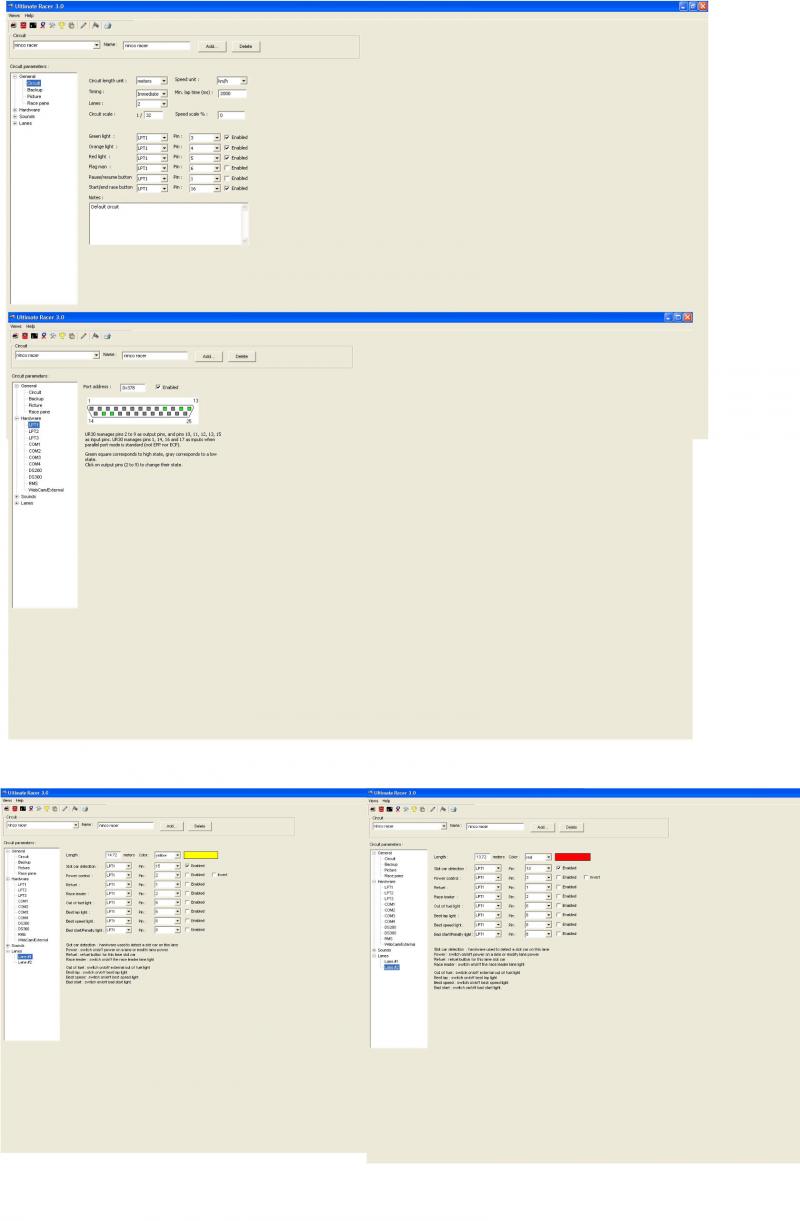

voici les 4 page de config de ur30 que j 'ai touché
pour la page circuit j 'ai fait comme dans l 'aide mais je sais pas à quoi ca serre !!!! Auteur Message mman42
Bargeots
Genre : Masculin Masculin Inscription : 06/03/2006
Messages : 424
Voir plus
Date du message : jeudi 2 octobre 2008 à 21h50
| paufred64 a écrit : | je suis à blanc car je n utilise que le rail de detection
ca marche à la sortie du detecteur infra quant je coupe le faiseau
mais c'est plutot un probleme de configue de ur30 je pense
dans le hardware LPT1 les pin 10 12 13 15 16 sont en vert mais je peux pas les décocher
alors que j 'utilise la 15 et 13 et 20 et 24 en masse !!!
et dans general / circuit je sais pas si il fait coché quelque chose ?
Normal que tu ne puisses pas les décocher puisque ce sont des pins "d'entrées" ; seuls les pins de sortie (pour commander quelque chose) peuvent être forcer à l'état "haut" ou "bas" dans le panneau de config UR30 pour faire des tests.
A mon avis la solution à ton problème se trouve dans le réglage des résistances pour que le port distingue bien les états haut et bas (allumé/éteint) ; Quand tu parles de détection "infra", qu'utilises-tu exactement ??? une diode infrarouge en émetteur, je suppose, mais en réception c'est quoi ? Auteur Message paufred64
Jeune Padawan sloteur
Genre : Masculin Masculin Inscription : 15/11/2007
Messages : 89
Voir plus
Date du message : jeudi 2 octobre 2008 à 22h39
effectivement ce n 'est pas les composants d'origine sep 8506-003 et sdp8406-002
il m'a filer un "équivalent" qu'il a dit
c 'est des leds émétrice et réceptrice
alors il faut que je trouve les bonnes réf
mais ou ?
j 'ai 2 magasins d'éléctronique dans ma ville et aucun des 2 ne connait ses références ?
je ne vois pas d 'autre raison j 'ai meme retester le cable !!!! Auteur Message defray
Lord of the ring
Genre : Masculin Masculin Inscription : 04/01/2007
Messages : 1.448
Piste : scalex,Mg vanquish.
Nombres de voitures : 2 ans
Voir plus
Date du message : jeudi 9 octobre 2008 à 22h00
bonsoir,
comment faites vous pour rajouter une piste!!?
sur l´écran de course,j´en ai que deux!!?? [url=http://defslotblog.blogspot.com/][img]http://img217.imageshack.us/img217/5613/1002187copiaxm6.jpg[/img][/url] Auteur Message Armsterisme
Lord of the ring
Genre : Masculin Masculin Inscription : 21/01/2008
Messages : 1.802
Piste : Slot-it ninco
Nombres de voitures : 5 ans
Voir plus
Date du message : jeudi 9 octobre 2008 à 22h25
dans l'onglet general tu mets le nombre de voie sur la ligne "lanes"
ensuites tu les configures dans la partie lanes a gauche .
.
Fais ce que tu peux avec ce que tu as !! De toute façon se sera derriere ma fille !
[url=http://www.s2c62.com]Un club, Une piste,Une passion[/url]
[img]http://www.leconcombre.com/board/new/img/escargolife1.gif[/img] Auteur Message defray
Lord of the ring
Genre : Masculin Masculin Inscription : 04/01/2007
Messages : 1.448
Piste : scalex,Mg vanquish.
Nombres de voitures : 2 ans
Voir plus
Date du message : jeudi 9 octobre 2008 à 22h27
| Armsterisme a écrit : | dans l'onglet general tu mets le nombre de voie sur la ligne "lanes"
ensuites tu les configures dans la partie lanes a gauche
c´est bon,j´ai trouvé!!
merci!! [url=http://defslotblog.blogspot.com/][img]http://img217.imageshack.us/img217/5613/1002187copiaxm6.jpg[/img][/url] Auteur Message paufred64
Jeune Padawan sloteur
Genre : Masculin Masculin Inscription : 15/11/2007
Messages : 89
Voir plus
Date du message : jeudi 9 octobre 2008 à 22h42
je trouve toujours pas les composants d'origine sep 8506-003 et sdp8406-002 pour faire la detection !!!!!!
quelqu'un sait ou les trouvé ou un équivalent?
merci Auteur Message Armsterisme
Lord of the ring
Genre : Masculin Masculin Inscription : 21/01/2008
Messages : 1.802
Piste : Slot-it ninco
Nombres de voitures : 5 ans
Voir plus
Date du message : vendredi 10 octobre 2008 à 10h13

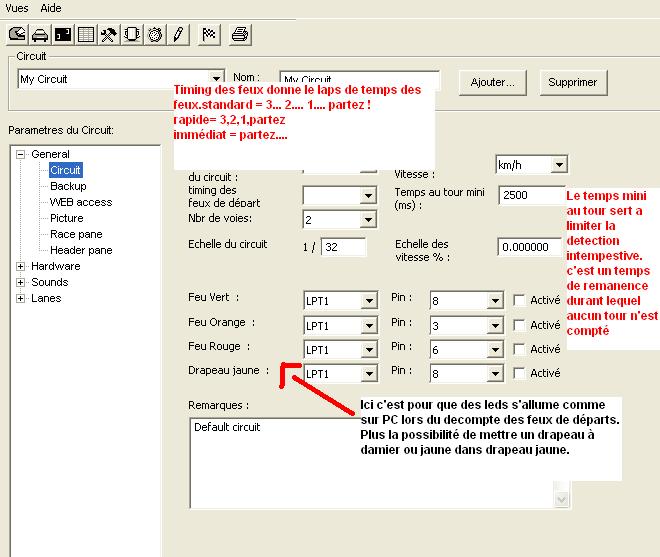

pour la partie circuit paufred voici une explication...
pour tes leds t'as regardé sur conrad.fr categorie optoelectronique y'aura peut être ton bonheur .
.
Fais ce que tu peux avec ce que tu as !! De toute façon se sera derriere ma fille !
[url=http://www.s2c62.com]Un club, Une piste,Une passion[/url]
[img]http://www.leconcombre.com/board/new/img/escargolife1.gif[/img] Auteur Message Nembourg
Bargeots
Genre : Masculin Masculin Inscription : 29/03/2006
Messages : 207
Piste : Chevrolet
Nombres de voitures : je m'en souviens plus
Voir plus
Date du message : mardi 4 novembre 2008 à 11h04
bonjour,
je suis en train de faire ma detection par tronçon neutre et UR30,
je n'ai pas trouvé de résistances 150 ohm dans mes fonds de tiroirs,
par contre j'ai des 180 ohm. si j'utilise ça est-ce que ça va marcher? Djouss Kowalski, Ze Fangio of ze Little Rocks!
[url=http://slot38.bestoof.com]http://slot38.bestoof.com[/url] Auteur Message Date du message : mardi 4 novembre 2008 à 20h43
Nembourg a écrit :bonjour,
je suis en train de faire ma detection par tronçon neutre et UR30,
je n'ai pas trouvé de résistances 150 ohm dans mes fonds de tiroirs,
par contre j'ai des 180 ohm. si j'utilise ça est-ce que ça va marcher?
bin, perso, j'en sait rien ! mais moi, j'essairais !!! non ?? .
.
.
.
.
.
L'humour noir, c'est comme le boudin blanc, c'est une question de gout ... Auteur Message Nembourg
Bargeots
Genre : Masculin Masculin Inscription : 29/03/2006
Messages : 207
Piste : Chevrolet
Nombres de voitures : je m'en souviens plus
Voir plus
Date du message : mercredi 5 novembre 2008 à 08h22
Djouss Kowalski, Ze Fangio of ze Little Rocks!
[url=http://slot38.bestoof.com]http://slot38.bestoof.com[/url]
Surveiller
Imprimer
|
|
|
mais pourquoi j'ai pas adopté ce type de detection plus tôt au lieu
