décoration en kit

Salut,

Pour l'instant, nous travaillons a trouver le meilleur matériau pour réaliser les kit. Après avoir essayé le contre-plaqué et le forex sans succès nous penchons vers le medium de 6mm.

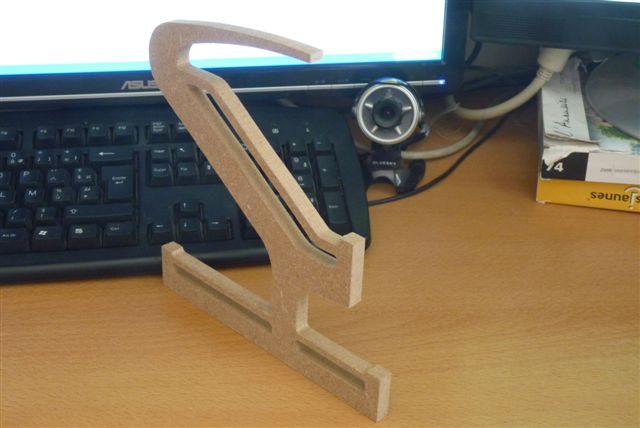

Voici le montant de la tribune moderne qui nous sert de test en medium de 10mm :

@+

david et sergio

J'ai découpé du PVC, du nom de coplast , il y avait des épaisseurs de 3, 5 10 mm,
assez rigide a partir du 5 mm,
il y avait aussi un autre matériau appelé, alu cobon, un sandwich, alu/Pvc noir/alu,
alu, 5/10, PVC 2 mm, et alu a nouveau, c'était très solide,

Une question pour David,
comment se fait la digitalisation, des formes,

1) de façon automatique, style scanner,

2) ou alors, à l'ancienne, saisie sur moniteur de PC, à partir d'un programme de découpe,

comme à mon époque, il a une dizaine d'années a peine,

une question surement bête
pourquoi ne pas utiliser du carton plume en grosse épaisseur, il y a aucun effort de poids

BQT a écrit :

une question surement bête
pourquoi ne pas utiliser du carton plume en grosse épaisseur, il y a aucun effort de poids

Faire le 18

Fraise à haute vitesse et carton..........
signaux de fumée assurés

oui, c'est ce que je pense aussi,

par contre, et plus sérieusement, sur des machines a découper de l'adhésif,
la fraise est remplacée par un mini cutter, qui pivote, suivant la trajectoire,

ce qui pourrait servir a tracer une empreinte sur le carton plume, qui serait ensuite, dans un 2eme temps, découpé, avec un cutter traditionnel, voire scalpel,

ce que j"écrit plus haut, c'est du vécu, mon dernier job,

Salut.
Le pvc expansé est non seulement cher mais il fond sous la fraise même à faible vitesse. donc c'est mort.

Le carton plume est cher aussi .

Reste le médium. je le connais bien. il est cher cdrfe plus lourd mais se colle très bien. en plus. il est bon marché .

Manque de pot. il n'existe qu'en 6mm ce qui oblige sergio à refaire le dessin.

Mais bon ça va le faire .

@+

David

Salut !

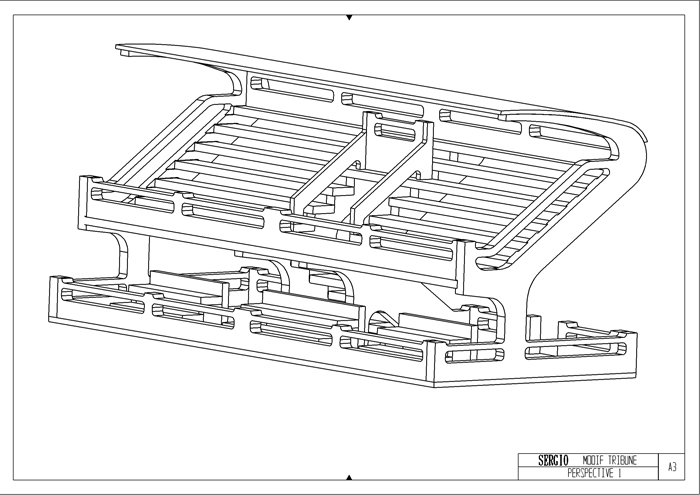

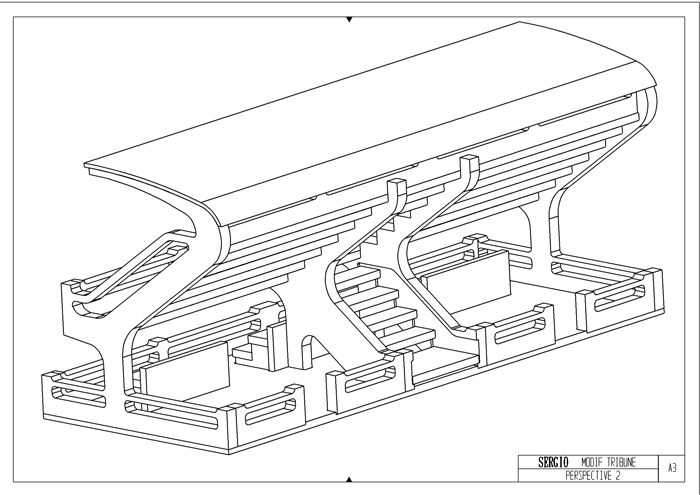

C'est fait , mise à jour des épaisseurs avec simplification pour le montage avec rainurages de positionnement des éléments.

voici ce que ça donne....

Sergio

joli alors tu as utilisé quel matériaux

+ 1, a voté ! Hâte de voir le résultat. Je vois déjà les tribunes du Mans des années 70

Sergio,

c'est une tuerie, je viens de recevoir les fichiers de découpe

La défonceuse va fumer !!

@+

david

blst a écrit :

Manque de pot. il n'existe qu'en 6mm ce qui oblige sergio à refaire le dessin.

là tu m'étonnes, j'ai trouvé du 3 mm chez brico dépot ainsi que chez Mr bricolage pour faire mes passages surélevés.

je viens de jeter un coup d'oeil rapide sur google, dispo aussi chez casto et leroy merlin

je pense aussi que tout bon grossiste en bois et panneaux doit avoir ça dispo

Sergio a écrit :

Salut !

C'est fait , mise à jour des épaisseurs avec simplification pour le montage avec rainurages de positionnement des éléments.

voici ce que ça donne....

Sergio

Bonsoir sergio, crois tu que ce soit réalisable au 1/43......????

Ne t'inquiète pas berteen, on pense à toi.

Le fait est qu'il faut tout recalculer et tout redessiner. Pour l'instant, on en est au proto. Je viens de finir les fichiers de découpe et je les essai demain.

@+

David

JL63 a écrit :

là tu m'étonnes, j'ai trouvé du 3 mm chez brico dépot ainsi que chez Mr bricolage pour faire mes passages surélevés.
je viens de jeter un coup d'oeil rapide sur google, dispo aussi chez casto et leroy merlin
je pense aussi que tout bon grossiste en bois et panneaux doit avoir ça dispo

Salut !
Ok pour du 3mm , mais ce n'est plus du MDF ? mais de l'Isorel ? c'est mou, non ?

bertenn a écrit :

Bonsoir sergio, crois tu que ce soit réalisable au 1/43......????

Bien sûr , le seul problème est que lorsque je modifie l'échelle des plans (qui est rapide avec un x 0,74 ) toutes les épaisseurs changent aussi , ainsi pour une ép: de 6mm au départ , ça devient 4,44mm ?? il faut reprendre les plans pour ajuster les assemblages avec des ep std , que je peux faire pour te satisfaire , mais voir avec blst les ep qu'il peut avoir en usinage pour le 1/43ème !
voilou
Sergio

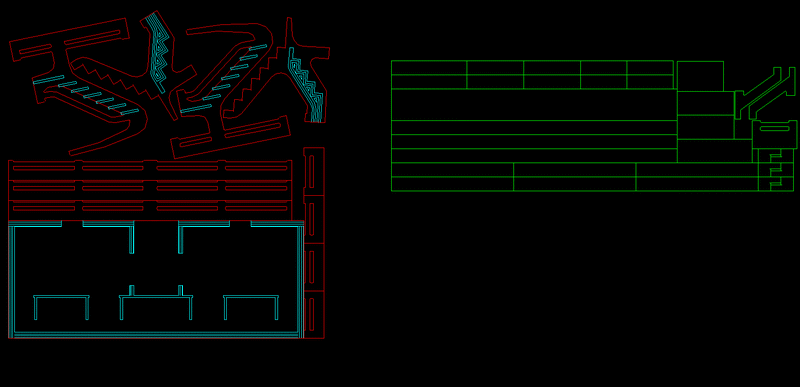

Sinon, voici à quoi ressemble le fichier de découpe :

@+

david

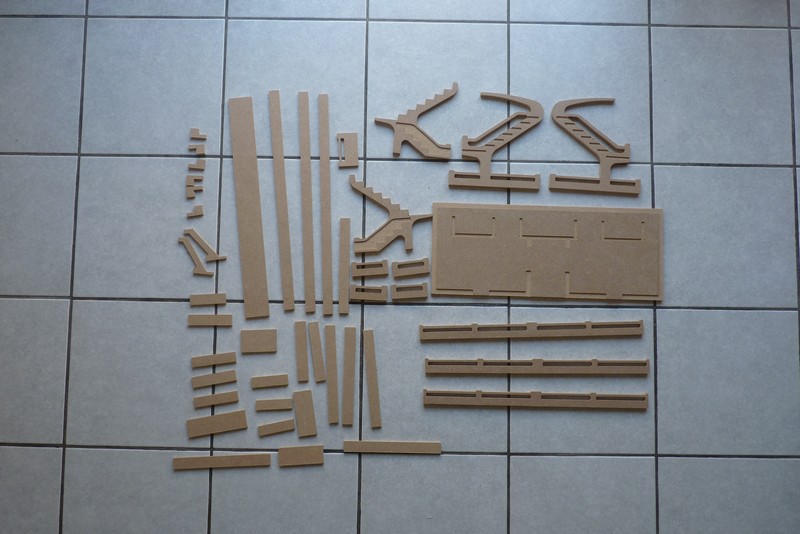

Et les pièces découpées :

les carreaux font 30*30.

@+

david

blst a écrit :

Et les pièces découpées :

les carreaux font 30*30.

@+

david

vraiment sympa la tribune, vivement qu'elle soit montée

Impec David !!

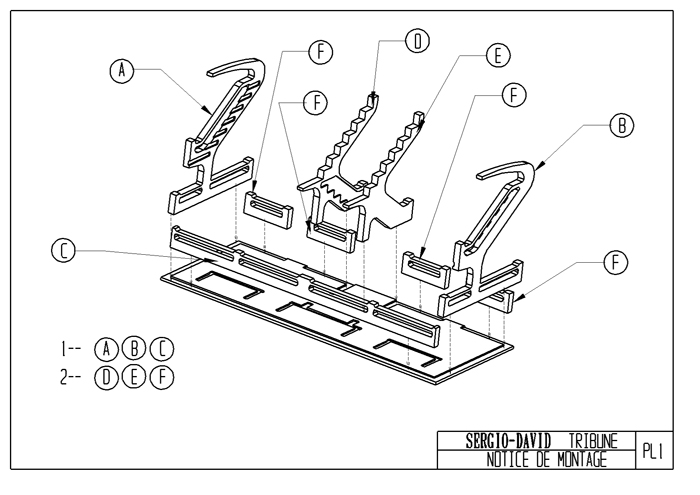

Essai notice de montage avant nomenclature des pièces.....

Sergio

vraiment du beau boulot

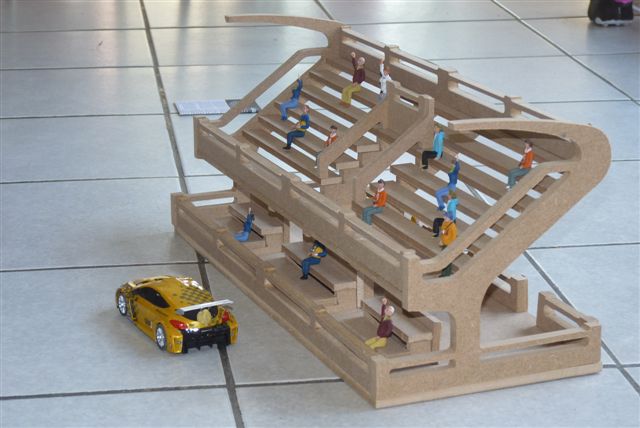

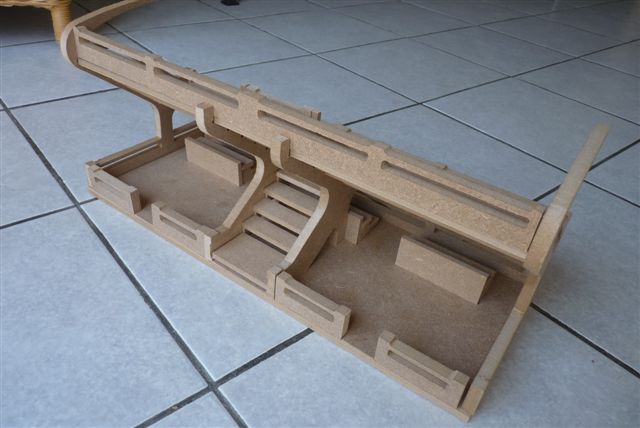

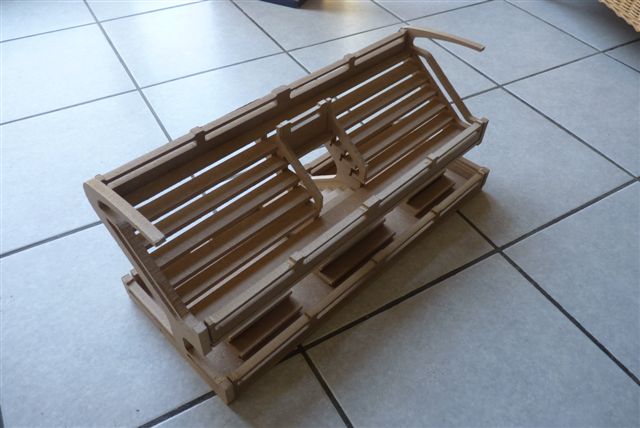

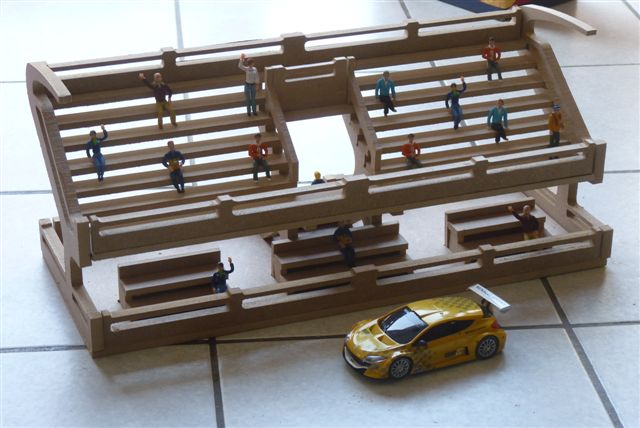

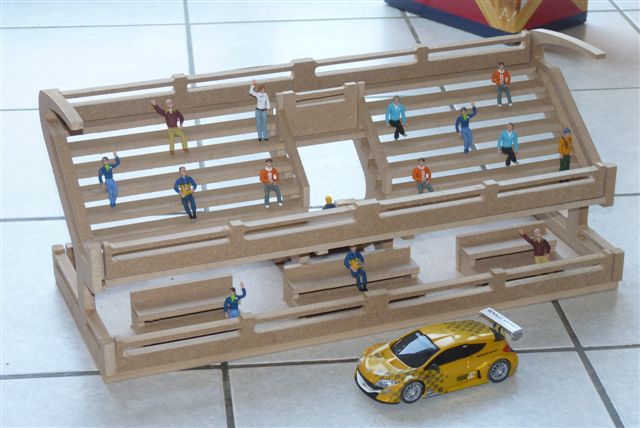

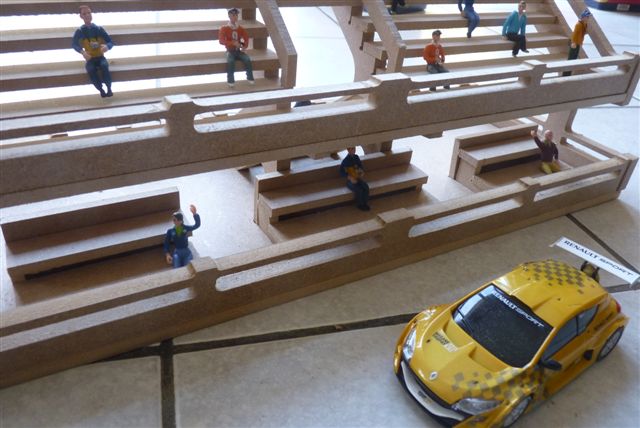

premier montage à blanc, sans une goute de colle :

on savait que Sergio était fort, mais là, j'en ai la preuve .....

@+

david
