Connectique Parma et soudure ...

Bonsoir,

J'ai récupéré une Parma avec 3 fils (R/B/N)
Je dois l'adapter sur un mini jack

Le hic c'est que je ne sais pas quel fil souder sur quoi

Merci de m'aider a m'y retrouver !

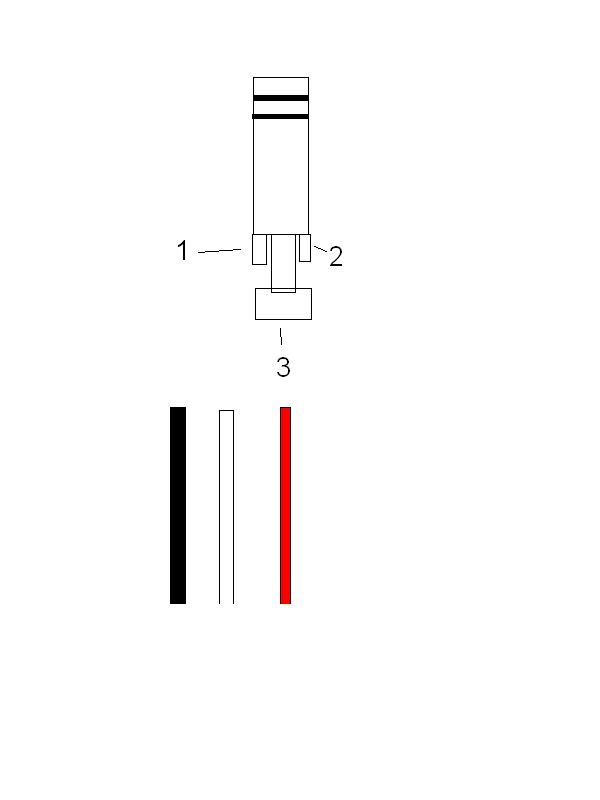

Voici donc un schéma (vu du dessus):

Voici le code de montage

Rouge 2
Noir 1
Blanc 3

Merci de votre participation

SALUT

ALORS LE FIL BLEU SUR LE FIL BLEU.......

NON LE FIL BLANC SUR LA MASSE PATE METALIQUE EXT LA GRANDE
LE FIL ROUGE SUR LE PLOT CENTRAL ET DONC LE FIL NOIR SUR LA DERNIERE PATTE QU IL TE RESTE
VOILA....

Donc selon le schéma, doit faire :

Rouge 2
Noir 1
Blanc 3

Si j'ai compris

Merci Domibartho

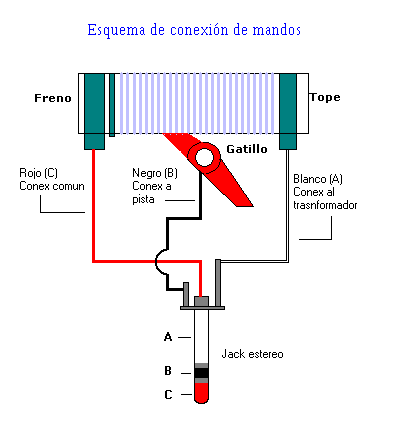

Apres correction voici le bon schéma

Rouge 2
Noir 1
Blanc 3

Si j'ai compris

Merci Domibartho [/quote]

OUI DONC BLANC TA PATE QUI SE REPLI POUR FIXER LES FIL LE ROUGE SUR TON PLOT ROND CENTRAL ET IL TE RESTE LE NOIR SUR UNE PLUS PETITE PATE SUR LE COTE

Voilà
