Comprendre les calculs en électricité

vincentdu26 a écrit :

bonjour
crazycowboy a écrit :Si j'ai bien compris le post
En série on multiplie les Volts et en parrallèle on multiplie l'ampérage
exat en serie tu ajoute la tension de chaque recepteur (lampe ou resistance) ex: 1 lampe de 2,2v +1lampe de 5v+1lampe de 5v donc 2,2+5+5=12,2v bon pour une alim12v
en // (paralelle) meme principe mais pour l'intensite sauf que tu n'est pas oblige d'aller a l'intensite max de ton alim.l'alim s'adapte a l'intensite de ton utilisatonjusqu'a son intensite maxi par contre la tension delivre si c'est une alim fixe est toujours maxi et la c'est toi qui adapte ton utilisation

Encore un petit conseil.

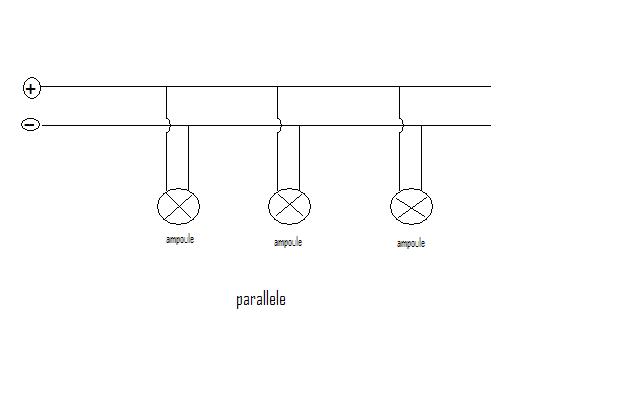

Autant je comprends bien le schéma suivant pour la mise en parallèle des lampes

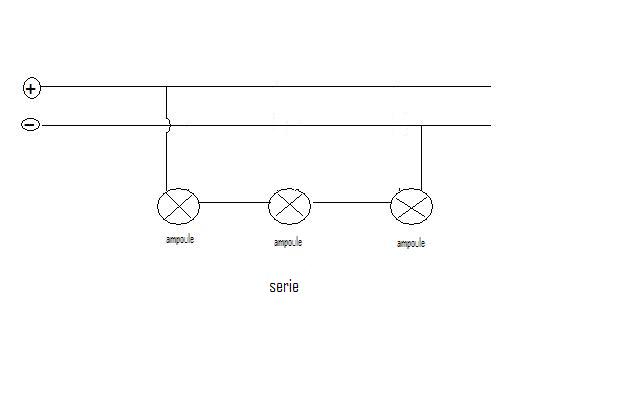

Par contre sur le 2ème j'ai l'impression qu'il manque un fil (en l'occurence le fil (-) qui passerait de lampe en lampe. Merci d'éclairer ma lanterne .

cousinhub88 a écrit :

crazycowboy a écrit : Bonsoir F5JFS,

Je ferai le schéma de mon installation dès que possible. J'espère en fin de semaine.
Merci pour ton aide.

Si j'ai bien compris le post

En série on multiplie les Volts et en parrallèle on multiplie l'ampérage

Globalement c'est assez simple:

- si tu montes plusieurs éléments résistifs en série, la différence de potentiel ou tension aux bornes du groupement est égale à la somme des d.d.p. aux bornes de chaque élément résistif. Plus la résistance de l'élément est forte plus la d.d.p. à ses bornes est élevée. L'intensité ou courant qui traverse chaque élément et leur groupement est le même. Tu obtiens alors un montage appelé pont diviseur de tension,

- si tu montes plusieurs éléments résistifs en paralléle, c'est le contraire car la tension est identique aux bornes de chaque élément et du groupement d'ailleurs, mais le courant se répartit alors en fonction de la valeur résistive des éléments. Si cette valeur est faible le courant sera fort et si cette valeur résistive est forte le courant sera faible. Là il s'agit alors d'un montage dit pont diviseur de courant. Dans ce cas, le courant de sortie du générateur (ou alimentation) sera égal à la somme des courants qui traverse chaque élément résistif.

J'espére avoir été clair , bonne bidouille, 73 QRO et bon slot à tous !

cousinhub88: et oui si ton 1er schéma est correct, il y a bien une petite simplification à faire pour ton second schéma !
Pour le corriger, il faut:
- que tu partes sur la gauche du pole + de ton générateur (alimentation),
- ensuite que tu entres alors dans la 1ére lampe et que tu en sortes pour entrer dans la 2éme lampe,
- que tu sortes de la seconde lampe pour entrer dans la 3éme lampe,
- qu'à la sortie de cette 3éme lampe tu rejoignes alors le pole - de ton alimentation.

73 QRO et bon slot à tous !

F5JFS a écrit :

cousinhub88: et oui si ton 1er schéma est correct, il y a bien une petite simplification à faire pour ton second schéma !
Pour le corriger, il faut:
- que tu partes sur la gauche du pole + de ton générateur (alimentation),
- ensuite que tu entres alors dans la 1ére lampe et que tu en sortes pour entrer dans la 2éme lampe,
- que tu sortes de la seconde lampe pour entrer dans la 3éme lampe,
- qu'à la sortie de cette 3éme lampe tu rejoignes alors le pole - de ton alimentation.

73 QRO et bon slot à tous !

Si j'ai bien compris ta réponse, lorsque l'on est en série, la première lampe est alimentée avec le fil (+), un fil part de la 1ère vers la 2ème en alimentant le pole (+) de la lampe et ainsi de suite pour toutes les autres lampes, la dernière un fil part du pole (-) de la lampe pour aller vers le fil (-).

cousinhub88 a écrit :

Si j'ai bien compris ta réponse, lorsque l'on est en série, la première lampe est alimentée avec le fil (+), un fil part de la 1ère vers la 2ème en alimentant le pole (+) de la lampe et ainsi de suite pour toutes les autres lampes, la dernière un fil part du pole (-) de la lampe pour aller vers le fil (-).

Oui c'est exactement comme celà
73 QRO et bon slot à tous !

bonsoir
c'est bien ça cousinhub88, le seul probleme qui me fais hesiter a utiliser ce type de montage est que si une lampe "grille" les autres ne s'allumeront pas si 3 lampes facile de trouver la fautive mais si tu en as une dizaine voir plus la commence la galére

vincentdu26 a écrit :

bonsoir
c'est bien ça cousinhub88, le seul probleme qui me fais hesiter a utiliser ce type de montage est que si une lampe "grille" les autres ne s'allumeront pas si 3 lampes facile de trouver la fautive mais si tu en as une dizaine voir plus la commence la galére

Encore une question. J'utilise des lampes alimentable en 14-16 volts et 45 ma. J'ai en ma possesion un transfo scalex sport qui délivre 16 volts et 13 va. Qu'est ce que cela veut dire et combien de lampe est il possible de brancher en parrallèle.

Et enfin combien d'ampères délivre ce transfo

bonjour cousinhub88
bon tu dis 1 lampe 16v;45ma ou 0,045a =0,72va donc 1lampe=0,72va (puissance apparente s=u x i donc 16x0,045=0,72va)
10 lampes 10 x 0,72 = 7,2va o.k
20 lampes 20x 0,72 = 14,4va pas glop alim maxi 13va
18 lampes 18 x 0,72 = 12,96va glop glop
tu peux donc mettre 18 lampes maxi

Plus simple

13 VA / 0.72 VA = 18

73 QRO et bon slot à tous !

euuuuhhhhhh
merci F5JFS j'avais pas vu cela sous cette forme c'est achement plus rapide, mais aprés les fêtes un peu la tronche embumée

vincentdu26 a écrit :

euuuuhhhhhh
merci F5JFS j'avais pas vu cela sous cette forme c'est achement plus rapide, mais aprés les fêtes un peu la tronche embumée

Ok, mais cela veut dire que ce transfo sclaex sport ne fournissaot que 0,81 ampères au total. Pas glop pour faire avancer des voitures sur un circuit.
