cablage passerelle 2 voies DS ????

salut,

Je souhaiterai branché une passerelles 2 voie DS directement sur le port COM de mon PC.
Mon soucis, c'est que je ne sais pas à quoi correspondent les 4 fils sortant de la passerelle
(1 vert, 1 jaune, 1 blanc, 1 marron) pour pouvoir les souder a la prise com.
Une personne qui là deja fait ou qui sait comment faire pourrait -elle mettre un schéma ou une explication

Merci d'avance

Peux pas t'aider ma poule . Demande a Bart ou Med

Je pars a la chasse du plan, il traine sur le forum quelque part....

Celui ci n'est pas le bon plan.....

J'en cherche un autre...mais tu as au moins une correspondance peut être fausse des couleurs....

C'est pas ça non plus, mais je n'ai que ceci sous la main pour le moment.
Je continu la recherche SCHOUSS....

Ouaip,

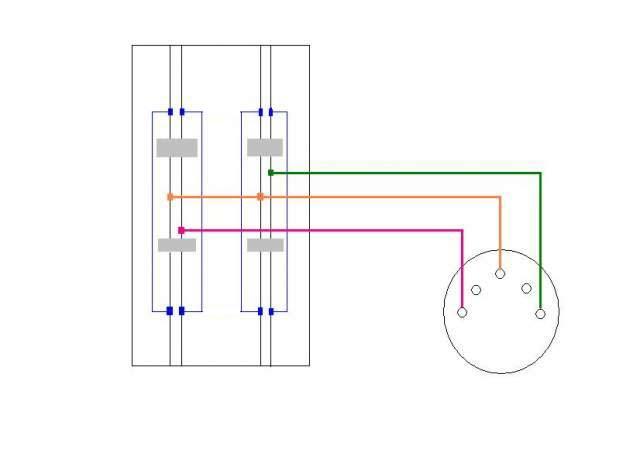

C'est les plans pour la détection par coupure, mais on est sur la bonne voie................ j'espère

merci d'avance

je veux faire la meme chose que toi Schouss.

Le problème n'est pas l'identification des voies, les schémas postés par Eurock sont bons.

le souci, c'est qu'il faut continuer à alimenter le pont en électricité pour allumer les leds.
Le + est sur le blanc,mais le branchement original prévoit le retour de masse, par le commun (pole 'du haut' sur la Din 5 broches).
Et le port COM risque de ne pas apprécier de se prendre du 12v dans la figure....
Pour l'instant je n'ai pas trouvé la solution. J'ai "doublé" le cablage de la prise DIN du pont vers le port COM, le tout branché sur le boitier DS020.
Si je garde la masse sur le pin 3 , rien ne part au PC.
Si je déplace la masse sur le pin 2, le DS bloque et le pont n'envoie plus de données....

Alors ou je n'ai rien compris, ou ils sont forts chez DS pour nous embêter !!

Je continue à chercher.....le premier qui trouve le dit tres fort !!

Je pense que la solution serait d'alimenter séparément le pont électriquement, sans passer par la DIN....en récupérant les fils dans les montants verticaux....mais j'ai pas envie de tout casser !!

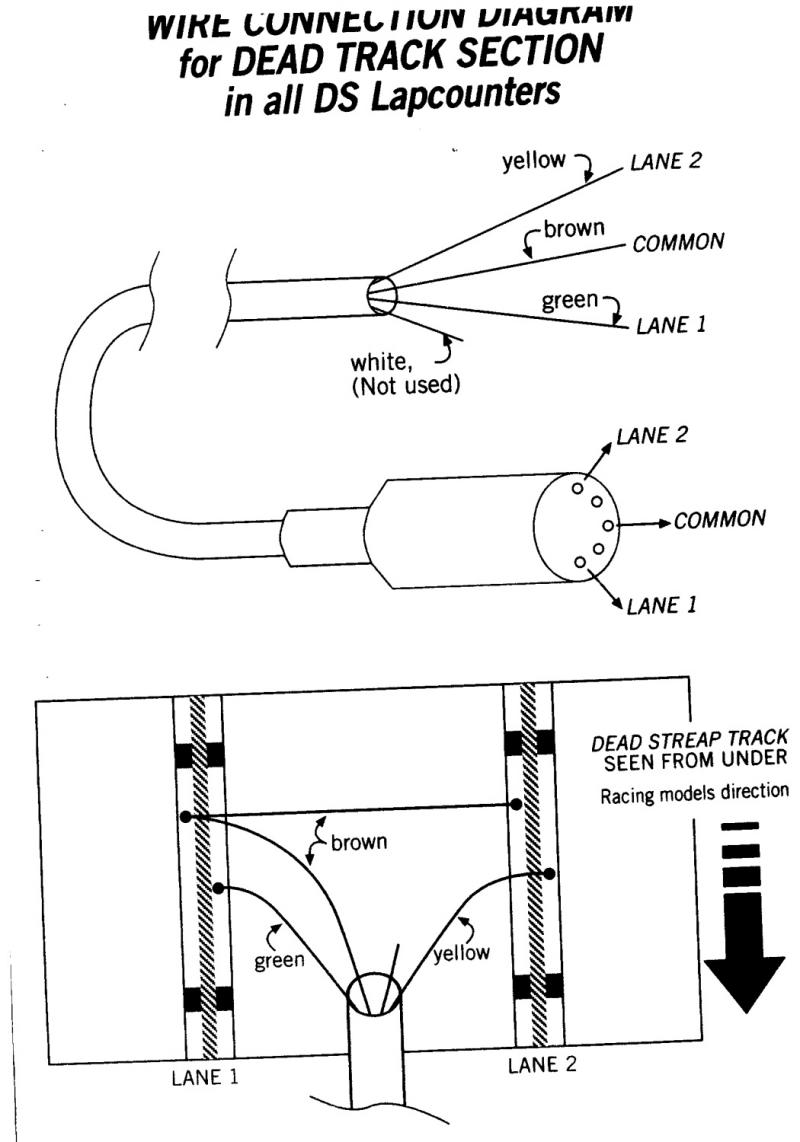

le schéma de cablage plus haut ne te montre pas comment relier le ds au pc mais uniquement de faire une coupure de fente (detection par les tresse) qui evite d'avoir a alimenter des led
pour relier le ds au pc il te faut utiliser la prise db9

Ba le Med y sait pas, parce qu'il a pas de DS

NA

Faut demander a Konrad alors....
C'est toujours pas le bon schéma, mais au moins tous les schéma DS du Forum seront dans ce post !!!

Je vais finir par croire que je l'ai rêvé ce schéma de raccord pont DS PC !!!!

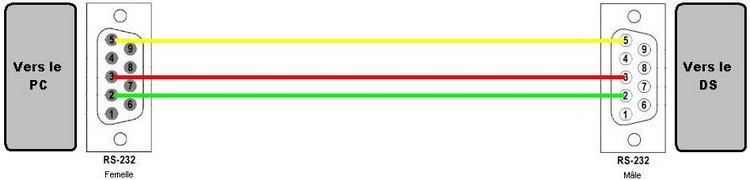

Oui ça c'est le schéma pour raccorder un boitier DS300 à un Pc par le port série du DS300.

C'est en fait un cable série droit.
