besoin d'aide pour bien élever plateau au plafond

j'avance dans mon système de levé de plateau au plafond mais je ne peux pas lever complètement de haut en bas.
j'espère que je vais bien expliquer...

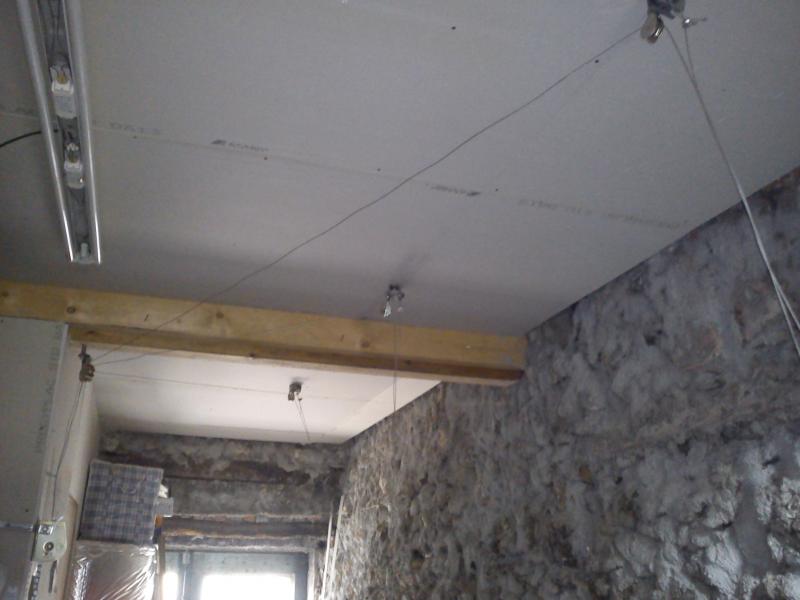

j'ai fixé de chaque coté 3 anneaux sur mon plateau soit 6 points de fixation

ainsi que 6 anneaux au plafond à la verticale de chaque anneaux du plateau.

j'ai passé une corde entre les anneaux et une poulie pour tirer le tout vers le treuil

une poulie à l'angle pour chaque corde qui tire chacune une poulie

et j'ai fixé le treuil via 2 équerres qui vont bien (aucun soucis de ce coté là.

le tout est bon, j'arrive à lever l'ensemble mais pas jusqu'en haut je suis limité comment pourrais-je faire pour améliorer mon système....

si vous avez des idées je veux bien tout...

j'ai presque le meme systhème
remplace la ficelle par du cable
gain de place
pas d'élasticité
et des poulies au plafon

UNE QUESTION TU EST LIMITE PAR QUOI

Bonsoir,

J'ai aussi un système de levage.
Je ne sais pas si ton problème est le même que celui que j'ai rencontré; à savoir si un côté de ton plateau levait plus vite que l'autre.
Si c'est le cas j'ai remplacé les ficelles par du cable métalique. Comme le dit Bertrand, il n'y a pas d'élasticité et une fois que tu as bien reglé la tension de tes câbles, normalement tout doit monter ensemble.
Autre chose, tu as peut être mis trop de càble. 4 cables peuvent peut être sufire en fonction de ton plateau. Il semble qu'il n'y ai pas de renfort en dessous. Il risque de se déformer. Je te conseille de mettre deux gros renforts sur les deux côtés les plus longs. Ils maintiendront ton plateau et tu pourra y fixer ton système de levage.
Afin que tes cables glissent bien je te conseille de mettre des poulies au niveau de tes crochets au plafond.
Un dernier conseil, une fois au plafond j'attache le plateau avec des chaînes (8 au total) par sécurité de manière à ce que ce ne soit pas les cables qui tiennent toujours le plateau.

J'ai mis post sur mon système sur le lien suivant:
Titre du lien

Bon courage pour la suite. Tiens nous informé

scolaticien: désolé il manque l'essentiel en effet: je suis limité par la 1ère poulie qui lève le plateau celle de la 4ème photo... qui bute contre la double poulie de la photo 5...

themacallan: j'ai donc pu levé qu'à moitié le plateau j'ai pas eu de soucis de levage, il est resté à l'horizontale. j'ai renforcé en dessous avec 5 chevrons 3 en longueurs et 2 en largeurs. ça devrait pas bouger;; à voir à la longue.
le coup des chaines pour securiser c'est bon ça... ze walide...

et Bertrand:je refais une tentative en mettant differamment les cordes sinon je vais essayer avec du câble d'acier.

merci pour votre aide

Salut,

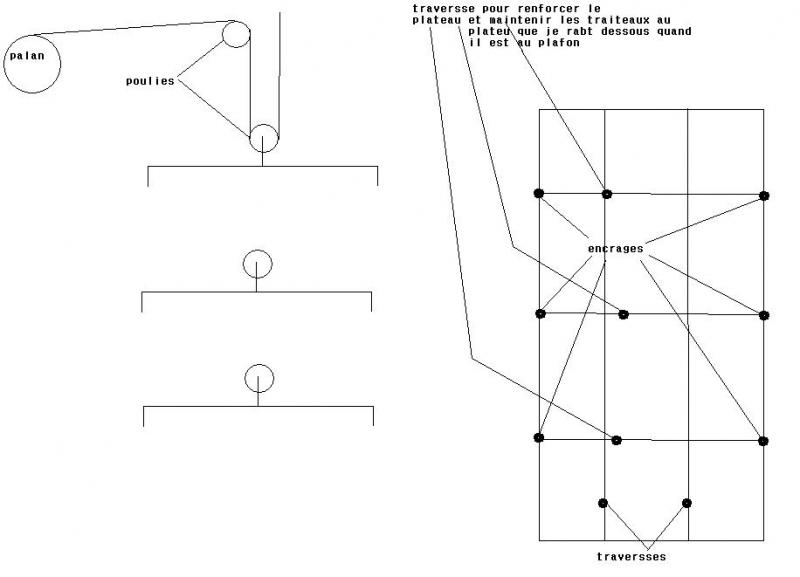

une solution parmis d'autres....

Sergio

mon montage

ben voilà je pense essayer comme toi bertrand.. simplifié mon système de poulie.

tu n'as que 3 points d'encrage sur ton plateau.?

mon plateau fait 1.25 m x 5 m

alors ?
t'en est ou ?

hello
alors....

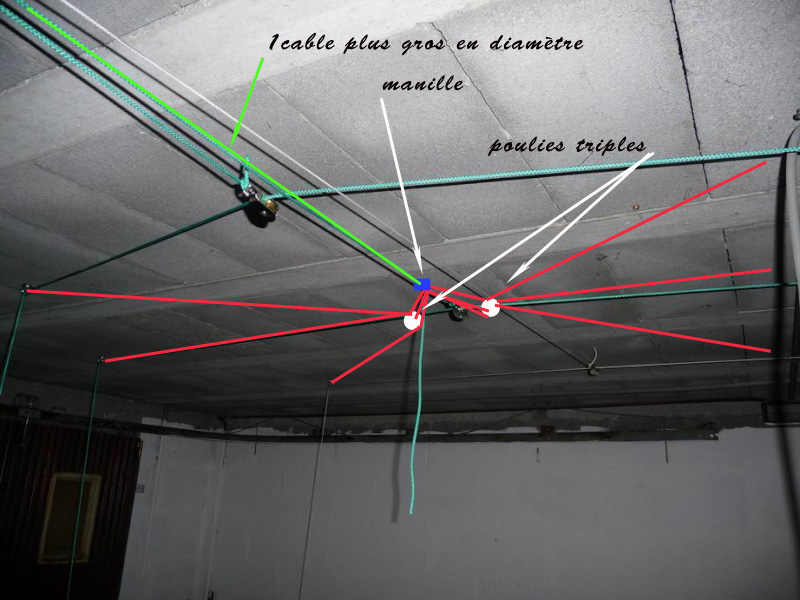

j'ai passer mes cordes différemment. j'ai racheté des poulies et des fixations

au début je levais directement les cordes en les amenant au treuil mais ça forçait beaucoup trop.
j'ai planifié ce montage qui ressemble à ce que Sergio a montré mais je ne ferai un essai que ce soir ou demain matin...

ayant fait un 1er essai j'ai pu constater aussi que le plafond sera assez bas une fois le plateau levé..

et voilà la bonne nouvelle du jour..
non j'ai pasgagné au loto...!!!!

mon plateau s'est élevé dans les airs tel un oiseau dans le ciel un soir de printemps...

il me reste à mettre un système de sécurité pour éviter toute descente non désiré par moi même.

Super,
Content pour toi.

Pour les sécurités, je te l'ai déjà dit, moi j'ai mis 8 chaînes autour du plateau fixées au plafond. Une fois le plateau monté, j'attache les chaînes et je détend les câblages. Le plateau repose ainsi sur 8 points et ces sont plutôt les cables qui jouent le rôle de sécurité.

je garde l'idée . soulager le treuil et les cables c'est pas plus mal...

a la place des chaines tu peut metre des bloqueurs de volets

Suite à une cure, ...une trèèèss GROOOSSssseee cure d'amaigrissement

je redonne des news de mon plateau au plafond.

je trouvais l'ensemble bien mais je devais forcer comme un goret pour emmener le tout au plafond j'ai donc décider de changer tout ça et d'agrandir un peu en plus.

j'ai donc virer le plateau garder le système de poulie cordage treuil et j'ai monté chassis bois avec des plaques de polystyrène expansé.

légèreté solidité
gain de poids TREESSS consequent; avant 65 Kg le tout sans le circuit bien sur. maintenant 23 Kg. un jeu d'enfant pour monter tout ça... je vais recouvrir le tout mais je sais pas encore avec quoi...
