alim. digital et analogique

Salut
Un petit post pour montrer que deux alim peuvent cohabiter sur une même piste:ayant pour l'instant plus de voiture analogique que digitale (les puces sont pas données !!)le webmaster de mon forum ma donné la technique (que certains connaissent certainement)pour faire fonctionné une alim digitale et une analogique sur un même tracé.
Si tout va bien et que ma maison a pas pris feu quand j'aurais terminé les cablages je ferai un article sur mon site

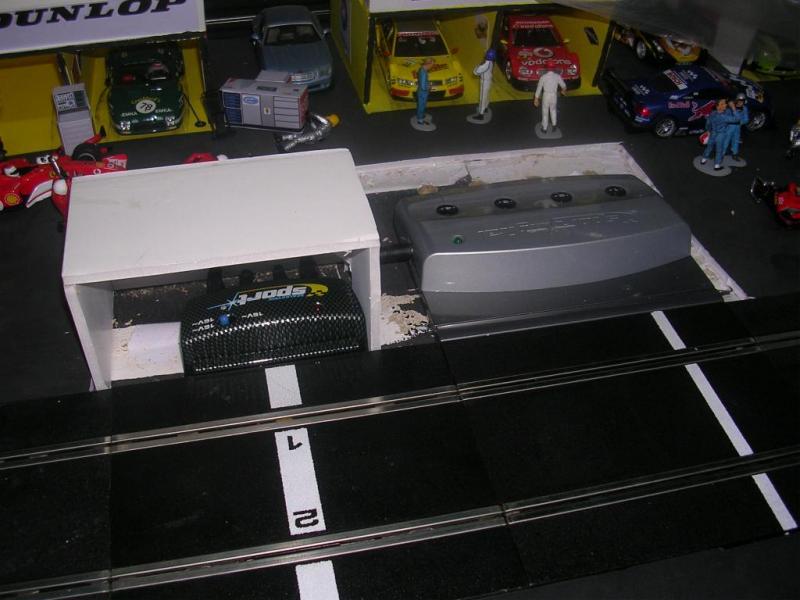

Mais voici les alim a leurs place,il me reste a branché tout cela ,j'ai déjà sorti en dessous de mon plateau tous les fils nécéssaire !!

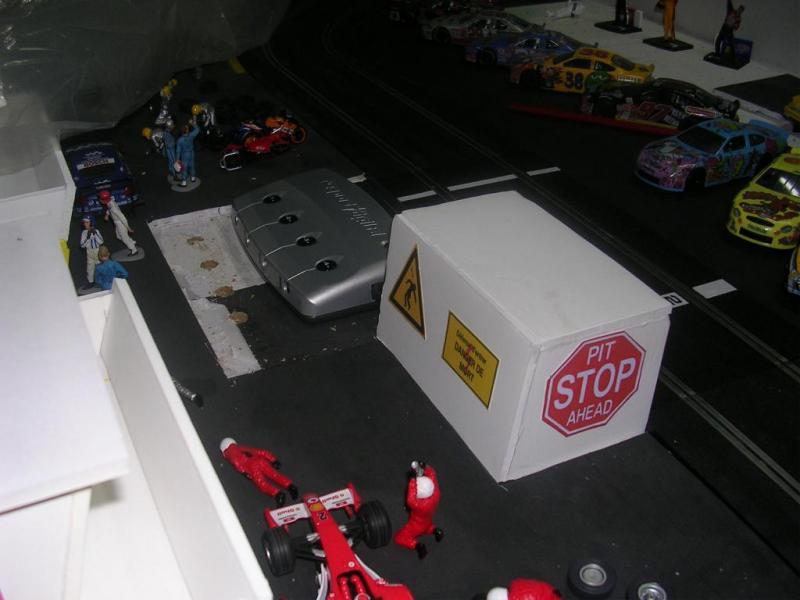

Je ferai aussi un cache en carton plume pour ma power base 4

Je vais pouvoir me servir de mes analogiques qui ne tournait plus depuis que je me suis mis au digital.Les puces coutent cher alors pour equipé 16 voitures analogiques ça fait un trou dans le budget !!!Donc ma vieille alim. analogique puis des fiches bananes et quelques soudures et hop le tour est joué !!!

a+++++++++++

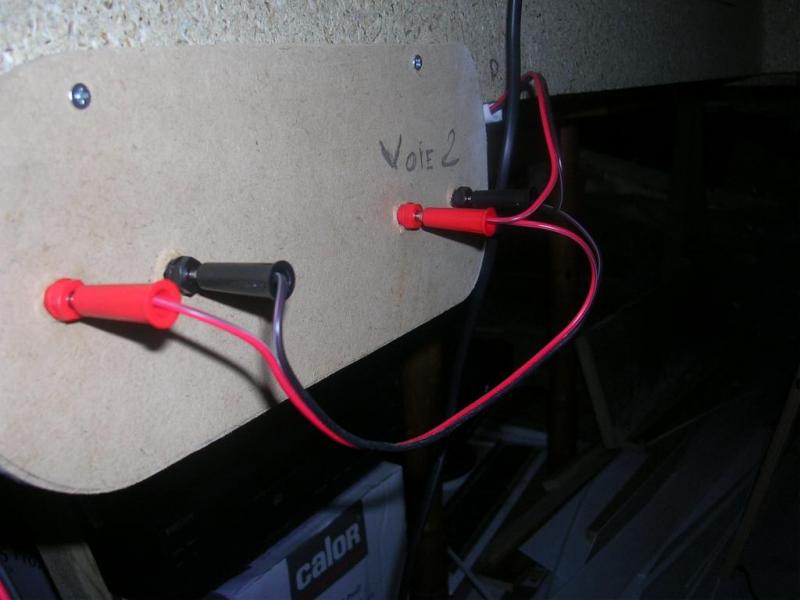

C'est bon ça fonctionne,je peux alterné mes voitures analogiques avec mes digitales en faisant une manip de 20 secondes pour changer de mode.Reste a rendre "propre les inscription et faire un cache pour la power base.Le support pour mes douilles est une chute arrondi pour éviter a ma fille de 2 ans de se blesser

a+++++++++

MnMs a écrit :

C'est bon ça fonctionne,je peux alterné mes voitures analogiques avec mes digitales en faisant une manip de 20 secondes pour changer de mode.Reste a rendre "propre les inscription et faire un cache pour la power base.Le support pour mes douilles est une chute arrondi pour éviter a ma fille de 2 ans de se blesser

a+++++++++

Salut !

Tu vois c'était pas très compliqué !

Je suis ravi que cela fonctionne sans encombre !

Tu as fini tes pontages aussi ?

Ah, ça ouvre des perspectives ça.....

Savez vous si on peut laisser des "croix" sur un circuit digital ?

LanciaB a écrit :

Ah, ça ouvre des perspectives ça.....

Savez vous si on peut laisser des "croix" sur un circuit digital ?

Si tu parles des rails de croisements (analogique), oui ! Concernant les rails de changement de voies, tu peux les laisser à condition d'alimenter les aiguilles à part.

La grande précaution à prendre est de ne jamais alimenter les deux bases en même temps !

En fait le principe de base en premier lieu, il faut dessouder les fils qui partent des bases (analogique et digitale) pour alimenter les rails.

Après la manipulation pour pouvoir jouer est de câbler en fonction de ce que l'on veut faire avec des fiches bananes ou interrupteurs l'alimentation des rails.
Pour jouer en digital on connecte les fiches bananes sur le câblage digital et si on veut jouer en analogique, on enlève les fiches du câblage digital et on les mets sur le câblage analogique.
En fait, on a deux types de câblages permanents un pour le digital et un pour l'analogique, la seule interaction qui nous occupe est de savoir sur quel type de câblage on connecte l'alimentation des rails.

C'est pas très clair j'en convient...

Lancia B a dit

Ah, ça ouvre des perspectives ça.....

Savez vous si on peut laisser des "croix" sur un circuit digital ?

Amoureux des Lancia Beta, des Moto Guzzi et du Scalex : nous sommes frères !!

Si tu appelle par croix des rails avec aiguillage alors oui tu peux mais il faut impérativement qu'ils soit alimentés séparement,indépendamment du reste du circuit

Mais je ferai un article complet avec photos sur notre site et Hélori le mettra en ligne

a+++++++++

Mince en même temps

MnMs a écrit :

Mince en même temps

Ok, pour l'article et je le mettrai en ligne

dans le meme style, modecasting, un de nos membres sur miniend a fait un systeme qui permet de switcher du digital à l'analogique avec un interrupteur, sans meme éteindre la base digitale.

C'est du digipro artin (plus proche d'un carrera pro x que d'un scalex) mais ça pourrait vous donner des idées quand meme :

switch analogique>digital

a+

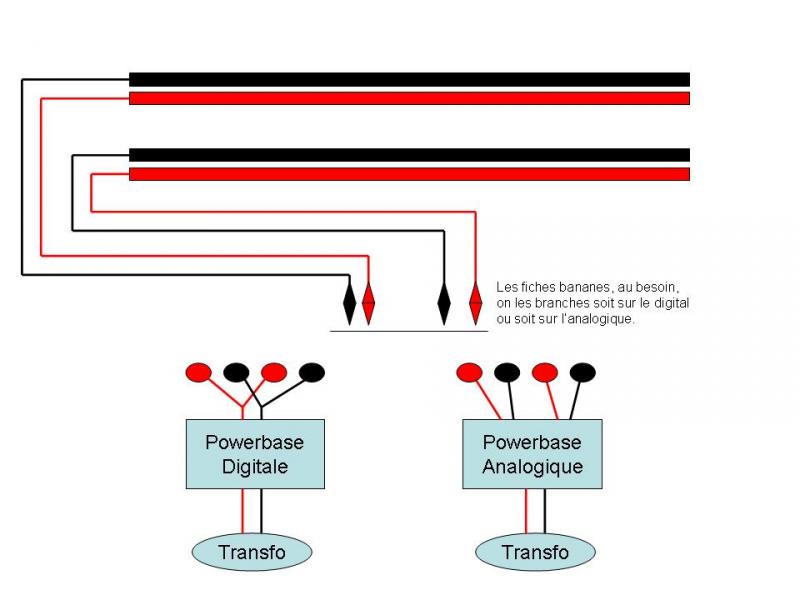

Allez, un petit schéma concernant le branchement des powerbases :

Pour réaliser ce branchement, il faut dessouder tous les fils partant des powerbases et alimentant les rails.
Les powerbases ne doivent plus alimenter les rails.

Voilà, j'espère que c'est un peu plus clair !

demether a écrit :

dans le meme style, modecasting, un de nos membres sur miniend a fait un systeme qui permet de switcher du digital à l'analogique avec un interrupteur, sans meme éteindre la base digitale.

C'est du digipro artin (plus proche d'un carrera pro x que d'un scalex) mais ça pourrait vous donner des idées quand meme :

switch analogique>digital

a+

Merci, je l'avais loupé ce post !

En effet, c'est plus pratique avec des interrupteurs ! Je vais essayer de modifier mon branchement en conséquence...

Merci les gars, ça répond à ma question, je peux garder mon tracé analogique équilibré avec ses "croix" , y ajouter deux changements de voie digitaux, et choisir via quelques interrupteurs, si je veux rouler en digital ou analogique !!

.....whaou, ça ouvre de nouvelles perspectives ça !!

......il ne me reste plus qu'a trouver un kit de conversion pas cher sur ibéé !

Cet après midi , Jojo de Check UP est venu me préparer tous ça avec boitiers relais et tous le mer..
Je suis super content je passe d'analogique à digitale en un clic ....

Je le redit donc :

Je suis super content!!!!!!!!!!!!!

Salut
Ayant fait mon article pour notre site, le webmaster Hélori là déjà mis en ligne alors vous pouvez allez le consulter si vous le souhaitez, ce sera plus clair :)

Mon lien

a++++

hi,
je suppose que l on peut ainsi extrapoler au Ninco n
