aide pour installation électrique

bonjour,
je poste en avance de phase une demande d'aide consernant le principe de base electrique pour mon prochain circuit.
En effet je souhaite faire une simple 2 voix.

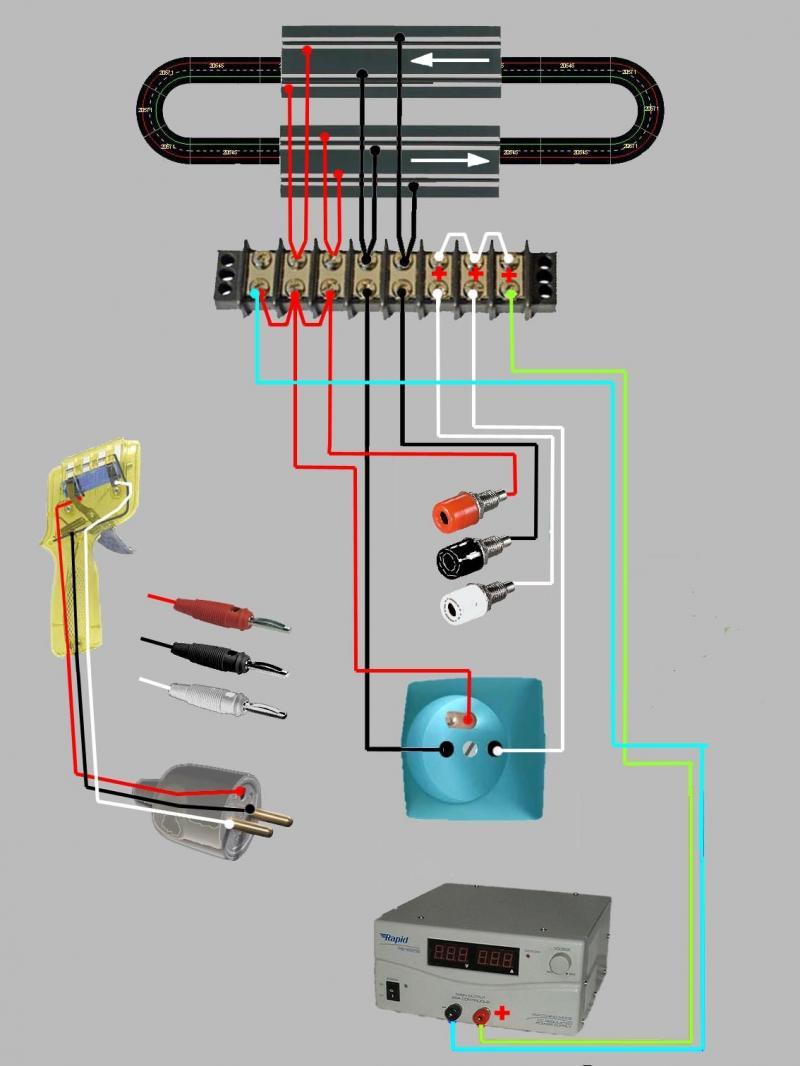

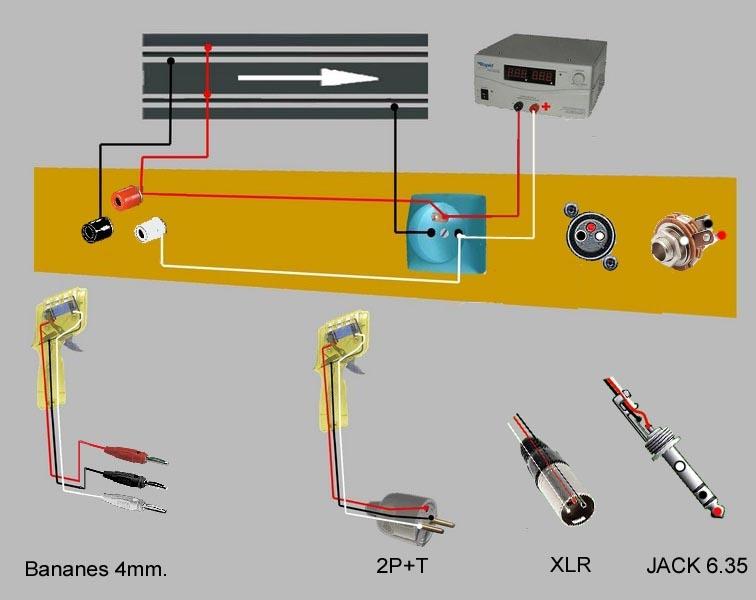

Pourriez vous me poster un Schéma de Principe sur un simple circuit type Oval juste pour voir toutes les liaisons electrique( alimentation, compteur, base pour les poignees, les pontages, raccordements entre les rails.....)
Merci de votre aide, même un dessin me suffira à comprendre.
Stef

GRENDIZER a écrit :

voir toutes les liaisons electrique( alimentation, compteur, base pour les poignees, les pontages, raccordements entre les rails.....)

D'accord alors dans le même ordre...

(alimentation,
J'utilise ça.
Trop puissant pour 2 voies (20A) mais il y en a d'autres dans la même marque.
Sur du Carrera tu peux être amené à faire rouler du 1/24 donc minimum 5A.

Merci beaucoup!!
Ca va bien m'aider pour la suite!!

Que conseil-tu justement pour un deux voies en alim ?

N'importe quel alim autour de 5A pour avoir un peu de marge.
Un peu plus pour du 1/24.

Bien vérifier que ces alim soient prévues pour des charges (au sens électrique du terme) comme des moteurs électriques ou la charge rapide de batteries genre CadNi.
Un moteur électrique qui tourne a une résistance très faible et les alim de labo, comme leur nom l'indique, sont prévues pour des labo donc des montages électroniques qui consomment très peu avec des charges résistives élevées.

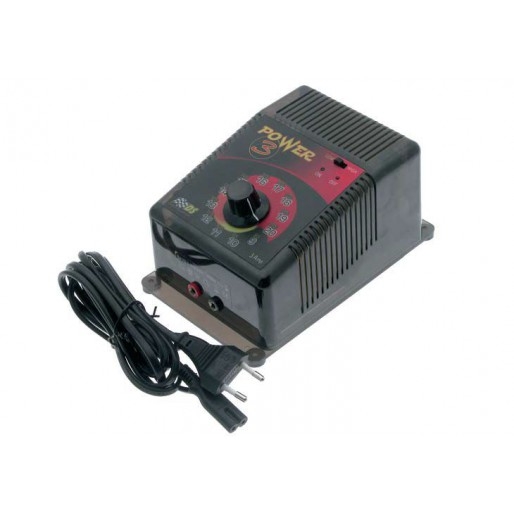

Perso pour le moment j'utilise une alimentation DS Power 3 pour alimenter ma piste 3 voies
elle est parfaite pour le 1/32 mais un peu juste pour les grosses 1/24 (scaleauto)quand on tourne a plusieurs
celle ci a l'avantage d'avoir une tension réglable de 8.5V a 20V avec 3A
elle a l’inconvenant d’être un peu chère environ une centaine d'euros

Oui, un peu cher pour 3A mais c'est prévu pour.

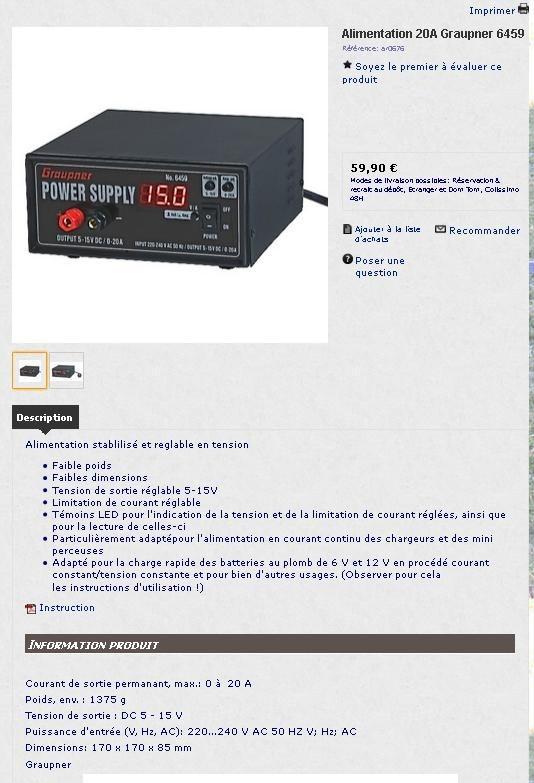

Par contre presque 2 fois le prix de la Graupner qui en délivre 20.

donc qui peut le plus peut le moins autant prendre la Graupner sinon j'ai vu ça la deuxième est plutôt bien non ?

Oui mais rupture de stock.
Bon tu gagnes 10€.
Quand tu ouvres les fiches en principe il y a la référence, ça permet de faire une recherche ailleurs.
Moins cher que les alim de labo dans l'ensemble qui en plus ne délivrent que 2 ou 3A.
Je trouve ces alim très bien c'est ce que j'utilise maintenant depuis un moment.
Le petit reproche à faire c'est la ventilation un peu bruyante sur la 20A mais 20A faut bien sûr refroidir.
Par contre dès que l'on roule le bruit des autos est plus important

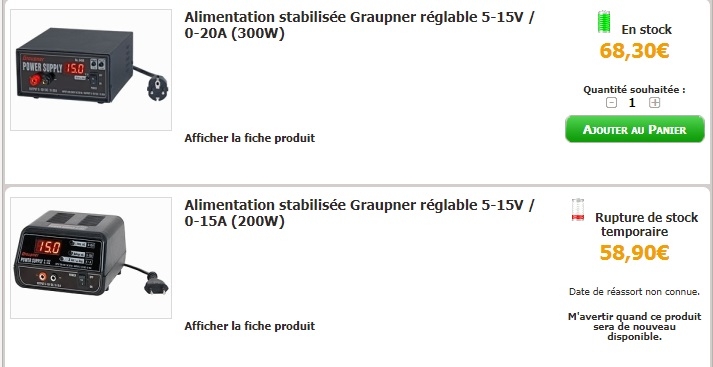

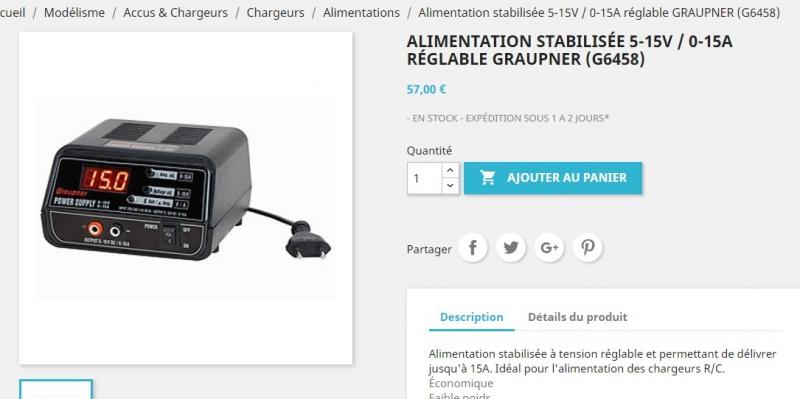

Tu as raison, oui sur ce site elle est en rupture mais j'ai trouvé ailleurs par exemple :

Oui oui, on en trouve partout.
Etrangement elles sont souvent plus cher en Allemagne qu'en France !!!

La 15A est également un peu bruyante....
